霧・雨・雪、様々な気象条件下での視程（水平方向の見通し）計測が可能！
吹雪や大雨による視程障害が発生した時には、自動車を運転していたり屋外作業をしている状態では視界不良に陥り危険を伴います。
超小型視程計は軽量で小さく安価に視程を計測でき、気軽に視程状態をモニタリングできます。

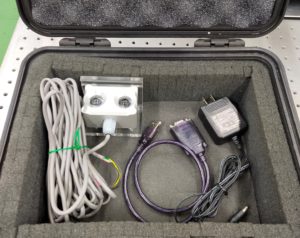

デモ機の用意がありますので、まずはお気軽にレンタルからご相談ください。
製品情報PRODUCT INFO
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス（光学部品）
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8～23μm)
- シリコン(Si)窓 (1.2～15μm)
- サファイア(Al2O3)窓 (0.17～6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13～12μm)
- フッ化バリウム(BaF2)窓 (0.15～12μm)
- セレン化亜鉛(ZnSe)窓 (0.5～22μm)
- 硫化亜鉛(ZnS)窓 (0.37～14μm)
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- カルコゲナイドガラス窓 (0.75～14μm)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット/スフィア
- 光学フィルタ
- 赤外単レンズ（結像・集光用）
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー（フレキシブル導波管）
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ（検出器）
- 紫外線センサ・UV照度計
- ガスセンサ・ガス分析計
-
ダイヤモンド製品
- ダイヤモンド 真空窓
- CO2レーザ用 ダイヤモンド窓
- マイクロ波・THz用 ダイヤモンド窓
- X線用 ダイヤモンド窓
- ダイヤモンド X線フィルタ
- ダイヤモンド X線反射ターゲット
- ダイヤモンド 透過ターゲット
- CVDダイヤモンド X線ビームモニター
- ダイヤモンドレンズ (220nm～THz・マイクロ波)
- ダイヤモンド ATRプリズム
- ダイヤモンド ブリュースターウィンドウ
- ダイヤモンド ビームスプリッタ
- ダイヤモンドディスク / ダイヤモンドウェハ
- ダイヤモンド リキッドセル
- ダイヤモンド 箔/薄膜
- 超高精度ダイヤモンドボール
- ダイヤモンド製 ドームツイーター
- ダイヤモンド ヒートスプレッダ・ヒートシンク
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- CVDダイヤモンド製 耐摩耗部品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympia（Sierra-Olympia Technologies Inc.）
- StingRay（Div. of G&H）
超小型視程計
2023年4月13日 本製品の導入活用事例を弊社HP「技術情報」に掲載いたしました。
主な内容：本製品を導入いただいた岡山理科大学、大橋 唯太先生にご解説いただく、視程を測定する必要性やそのメリット
記事URL：https://www.irsystem.com/technical/minibsv-casestudy-ous/
2023年4月10日 「PR TIMES」に、本製品に関するプレスリリースが掲載されました。
主な内容：十和田国道維持出張所での視程計システムの評価
記事URL：https://prtimes.jp/main/html/rd/p/000000010.000064714.html

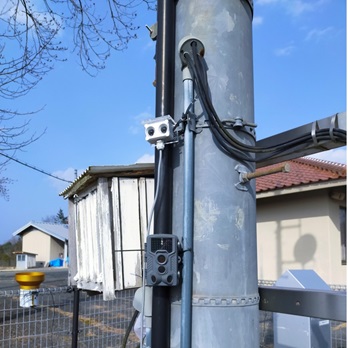

大分県別府市で発生した霧のモニタリングの様子
弊社の超小型視程計（標準モデル）とwebカメラによるタイムラプス映像
（提供：岡山理科大学 生物地球学部 生物地球学科 大橋教授）
超小型視程計（標準モデル）スペック
測定方式：後方散乱、 測定算出距離：20m～4km、 データ出力間隔：10分おきに30秒間測定

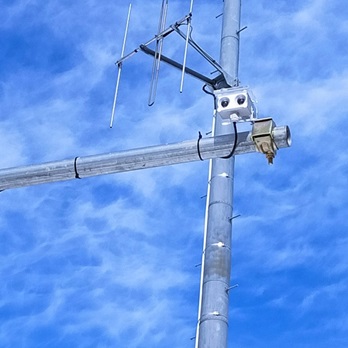

札幌市街に設置された超小型視程計（標準モデル）と、観測地点のライブカメラ映像
（協力：株式会社M.C.S）
超小型視程計（標準モデル）スペック
測定方式：後方散乱、 測定算出距離：20m～4km、 データ出力間隔：30秒間測定
アプリケーション
|
高速道路
・ 視程悪化時の警報や注意喚起システムの構築 |
|
建設現場・ 濃霧、吹雪などによる視程悪化時の、作業中止判断や警報システムの構築 |
|
車両搭載・自動運転で利用するLiDARやその他センサへの環境（霧、雨など）による影響を評価 |
【道路情報板の輝度調整イメージ】 |
||
|
||
|
センサーが視界の悪化を感知すると・・・ |
見にくい表示の・・・ |
明るさを調整！ |
- 簡易的な気象観測に
- 濃霧発生時の警報発令等、交通関係の警報器などに
- 道路上の視界良し悪しの判別
- 山岳付近における視程のリモート監視
特長
- 24時間リモート監視
- 小型軽量
- 屋外設置を想定した堅牢なつくり
仕様
超小型視程計 ＜3モデル＞
- 標準・・・光学の測定方法を用いて、視程を算出する。
- 10K・・・標準モデルの測定算出距離を10kmまでに拡張したモデル。
- FAST・・・屋外用に比べ測定エリアや測定時間などが改良されたモデル。
パソコンに繋ぐだけで簡単視程測定。常設での使用はもちろん、小型軽量でお持ちのパソコンにデータ保存ができるため、持ち運びにも最適です。
小型で組み込みが簡易、かつ安価なので、霧検知・吹雪検知・豪雨検知などのシステム構築の際のセンサー部分として役立ちます。
視程計から発した光を空間に照射し、センサー付近に存在する散乱粒子（霧など）からの後方散乱光を検知し、視界がどれくらいあるかを出力するため、 センサー付近に障害物がないことが前提となります。
|
|
標準 |
10K |
FAST(吹雪向け) |
|
測定方式 |
後方散乱 |
||
|
測定算出距離 |
20ｍ～4km |
10ｍ～10km |
2m～1km |
|
データ出力間隔 |
30秒 |
1秒 |
|
|
光源波長 |
850nm |
||
|
光源出力 |
LED Class 1M |
||
|
寸法 (幅*奥行*高さ) |
68x34x45 mm |
||
|
重量 |
約170g |
||
|
使用環境温度 |
-20 ～ +50 ℃ |
||
|
電源 |
DC12V |
||
|
電力消費量 |
50mA以下 |
||
|
データ出力 |
RS232デジタル出力（アナログ0-5V出力も一部可能） |
||
|
製品マニュアル |
|||
|
デモ機有無 |
〇 |
〇 |
〇 |
|
在庫販売 |
〇 |
〇 |
〇 |

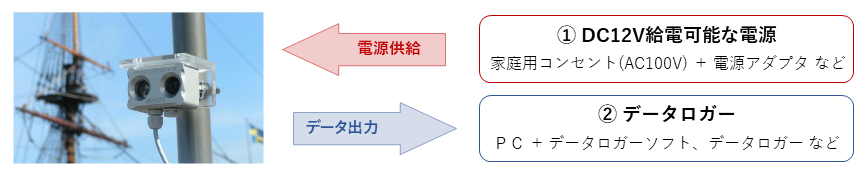

視程計の使用について
本視程計のご使用には、以下の２機器のご準備が別途必要です。
① DC12V給電可能な電源
② データロガー
電源、データロガーともに弊社からもご用意可能です。ご相談ください。
-

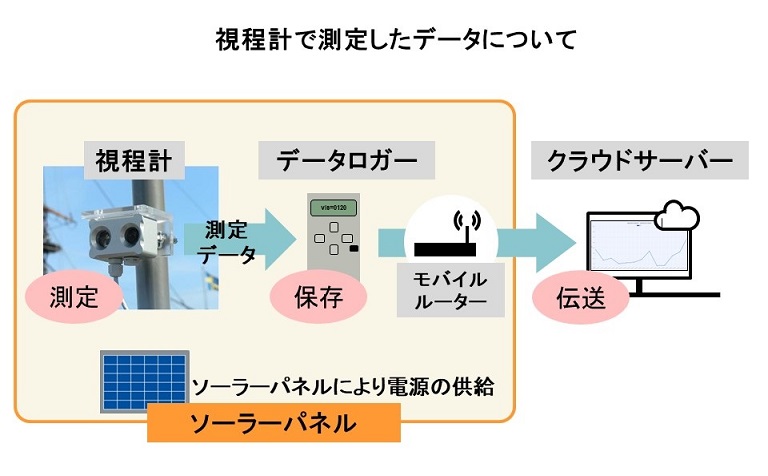

電源（株式会社M.C.S 太陽電池等）
http://www.mcs-fs.com/web/product/observation/option/observation_option.html
-
データロガー（株式会社M.C.S FTJr-DigitalタイプC RS232C対応）
http://www.mcs-fs.com/web/product/observation/logger/ftjr/?pr=ftjr_dc
-
クラウドサービス（株式会社M.C.S IoTクラウドサービス）

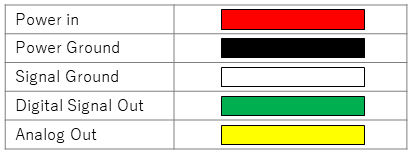

配線について
弊社の視程計は、基本的には配線切りっぱなしの状態（下記表の①）で納品されます。ご希望のお客様には、電源ソケットやUSBコネクタへの配線を行った状態（下記表の②）での納品も承っております。

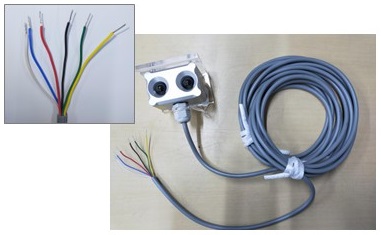

① 配線処理なし |

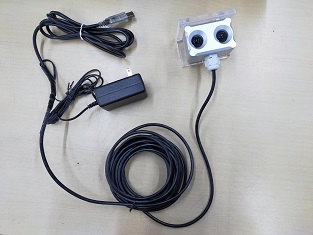

② 配線処理あり |
 |
 |
 |
【電源】AC100/DC12V変換電源アダプタ 【通信】デジタル： USB出力 or D-Sub9ピン出力 ※両方のコネクタ接続も可能 アナログ： デジタルと同時出力可 |
