低価格 オプティカルチョッパ

4種のブレードディスクが付属する標準モデルのほか、高速モデル、外部からの同期が可能なモデル、大型/小型モデル、より小型・低価格な開閉フォーク式モデルなど豊富なラインナップがございます。
DC~110kHzの幅広い周波数範囲からお選びいただけます。

焦電センサ、PbSセンサ、PbSeセンサなどチョッピングが必要なセンサを用いた計測に最適で、ロックインアンプとの併用でS/Nの向上がはかれます。
OEM対応も可能です。詳細はお気軽にお問合せください。

製品ラインナップ

シリーズ スタンダードモデル 外部同期モデル 高速モデル
製品画像

周波数

5Hz~3kHz(可変)

4Hz~5kHz(可変) 50Hz~110kHz(可変)
外部同期 外部信号に同期可
特長

標準で4種のブレード付き

0.015~40kHzオプション有

外部TTL/CMOS信号に同期

ブレード交換不要

最高110kHzの高速モデル

大口径モデル 小型モデル 開閉フォーク式モデル 超低速モデル
5~220Hz(可変) 10~10kHz(可変) 10~3kHz(固定) DC~50Hz(可変)
外部信号に同期可

最大φ78mmビーム径に対応

ヘッドH50×L32×W37mm

真空/極低温オプションあり

外部信号に同期することで

DCから使用可能

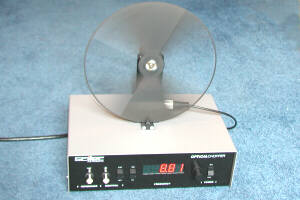

スタンダードモデル

低価格、短納期(標準:受注後4週間)で使いやすいスタンダードモデル。

4種のブレードディスクが付属し、ディスク交換により幅広い周波数でお使いいただけます。



標準仕様
周波数 5Hz~3kHz
ディスクサイズ φ102mm

付属ディスク

(右記4種、各1枚付属)

2スロット(5Hz~200Hz)

5スロット(12.5Hz~500Hz)

10スロット(25Hz~1000Hz)

30スロット(75Hz~3000Hz)

その他仕様

周波数制御:ドライバのつまみにより指定(LEDモニタで表示)

同期信号出力:BNCコネクタより0~5VのTTL出力



オプション
高速用ディスク

200スロット(500Hz~20kHz)

445スロット(1200Hz~40kHz)

低速用モータギア交換

①7.2:1 ②20:1 ③32:1 ④64:1

⑤131:1 ⑥199:1 ⑦325:1

例:「②20:1」と「2スロット(5Hz~200Hz)」を

使用の場合、周波数は20分の1となり「0.25~10Hz」

安全用ディスクプロテクタ

ディスクプロテクタ

開口径31.5mm(3時/9時/12時の方向3か所にアパーチャ)

※上記仕様は予告なく変更される場合がございます。詳細はお問合せください。

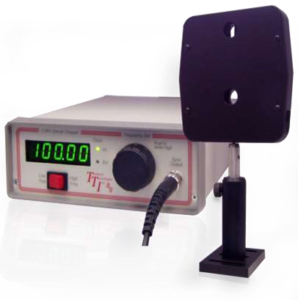

外部同期モデル

4Hz~5kHzの外部クロック(TTL/CMOS方形波)に同期可能なモデル。付属ドライバで周波数を設定することも可能です。

低価格、短納期(標準:受注後4週間)でお使いいただけます。



標準仕様
周波数 4Hz~5kHz
ディスクサイズ φ104mm
内蔵ディスク

デュアルフェーズディスク

インナースロット:4Hz~500Hz、アウタースロット:40Hz~5kHz

安全用ディスクプロテクタ

開口径φ15mm、15x4.5mm

その他仕様

周波数制御(内部):ドライバのつまみ又はPCソフトウェアにより指定(LEDモニタで表示)

周波数制御(外部同期):BNCコネクタよりTTL、CMOS方形波

同期信号出力:BNCコネクタよりTTL、CMOS方形波出力

データシート

C-995 data sheet

※上記仕様は予告なく変更される場合がございます。詳細はお問合せください。

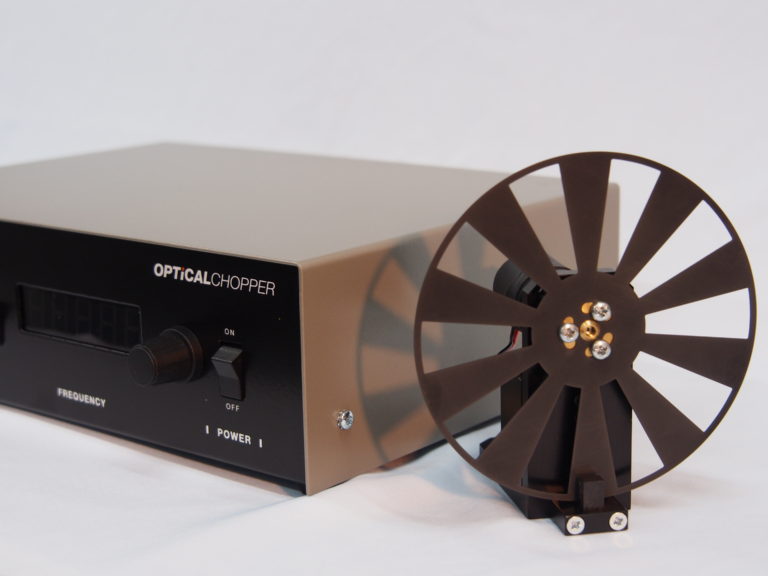

高速モデル

最高110kHzまでの高速チョッピング可能な高速モデル。

標準仕様でプロテクタが付属しており、安全にお使いいただけます。



標準仕様
周波数 50Hz~110kHz
ディスクサイズ φ102mm

付属ディスク

(右記より1枚選択)

2スロット(50Hz~500Hz)

5スロット(125Hz~1250Hz)

10スロット(250Hz~2500Hz)

30スロット(750Hz~7500Hz)

445スロット(11kHz~110kHz)※上記4種と別価格

安全用ディスクプロテクタ

ディスクプロテクタを標準装備

開口径31.5mm(3時/9時/12時の方向3か所にアパーチャ)

その他仕様

周波数制御:ドライバのつまみにより指定(LEDモニタで表示)

同期信号出力:BNCコネクタより0~5VのTTL出力

※上記仕様は予告なく変更される場合がございます。詳細はお問合せください。

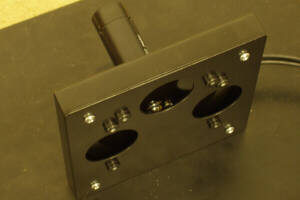

大口径モデル

最大φ78mmのビームに対応可能な大口径モデル。



標準仕様
周波数 5~220Hz
ディスクサイズ φ200mm

付属ディスク

(右記より1枚選択)

2スロット(5~110Hz)

4スロット(10~220Hz)

その他仕様

周波数制御:ドライバのつまみにより指定(LEDモニタで表示)

同期信号出力:BNCコネクタより0~5VのTTL出力



オプション

安全用ディスクプロテクタ

ディスクプロテクタ

開口径31.5mm(3時/9時/12時の方向3か所にアパーチャ)

※上記仕様は予告なく変更される場合がございます。詳細はお問合せください。

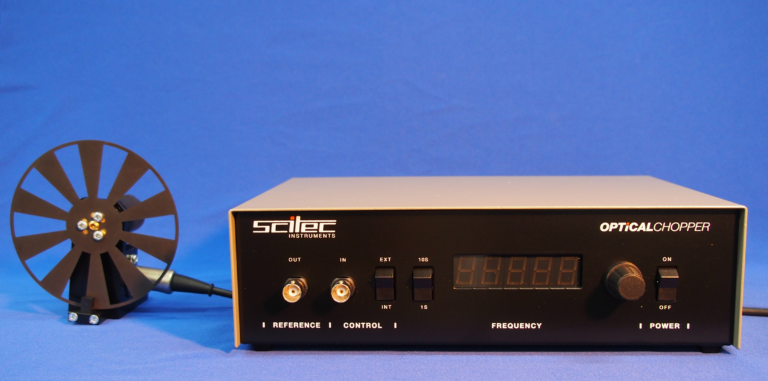

小型モデル

ヘッドH50×L32×W37mmのコンパクトモデル。





標準仕様
周波数 10~10kHz
ディスクサイズ φ30mm

付属ディスク

(右記4種各1枚)

2スロット(10~500Hz)

4スロット(20~1000Hz)

10スロット(50~2500Hz)

40スロット(200Hz~10kHz)

安全用ディスクプロテクタ

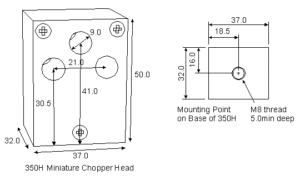

(ヘッド図面)

開口径9.0mm(3時/9時/12時の方向3か所にアパーチャ)

その他仕様

周波数制御:ドライバのつまみにより指定(LEDモニタで表示)

同期信号出力:BNCコネクタより0~5VのTTL出力



オプション

交換用ディスク

20スロット(100~5000Hz)

80スロット(400Hz~20kHz)

※上記仕様は予告なく変更される場合がございます。詳細はお問合せください。

開閉フォーク式モデル

電磁石による開閉フォーク式モデル。低価格、コンパクトを実現しました。

10~6000Hzの範囲でご指定いただいた固定周波数でお使いいただけます。



標準仕様
周波数 10~6000Hz の範囲で指定された固定周波数
アパーチャサイズ 下表をご参照ください

その他仕様

同期信号出力:0~5VのTTL出力



オプション

ドライバ

AGCドライバ

真空/極低温オプション

~10-4 / 10-5~10-6 / 10-7~10-8 / 10-9~10-10Torr

ブレードの材質変更

(標準品はステンレス製)

金メッキ / ニッケルメッキ

IR向け金ミラー / NIR向け銀ミラー / UV向け強化アルミニウム



アパーチャサイズ
CH-10(10~1000Hz)
CH-20(200~6000Hz)
 FREQUENCY
 50% DUTY CYCLE
 90% DUTY CYCLE
 FREQUENCY
 50% DUTY CYCLE
 90% DUTY CYCLE
 FULL APERTURE
 FULL APERTURE
 FULL APERTURE
 FULL APERTURE
 (Hz)   (mm)   (mm)   (Hz)   (mm)   (mm)
 10-150
 5.1
 10.2
 200
 2.5
 5.0
 200
 4.0
 8.1
 400
 1.5
 3.0
 250
 3.8
 7.6
 800
 1.0
 2.0
 300
 3.1
 6.1
 1000
 0.85
 1.7
 400
 2.4
 4.8
 1500
 0.70
 1.4
 450
 2.0
 4.0
 2000
 0.40
 0.80
 500
 1.8
 3.6
 2500
 0.25
 0.50
 600
 1.5
 3.0
 3000
 0.20
 0.40
 700
 1.2
 2.0
 5000
 0.15
 0.30
 800
 1.0
 2.0
 6000
 0.10
 0.20
 900
 0.8
 1.6
 1000
 0.6
 1.2

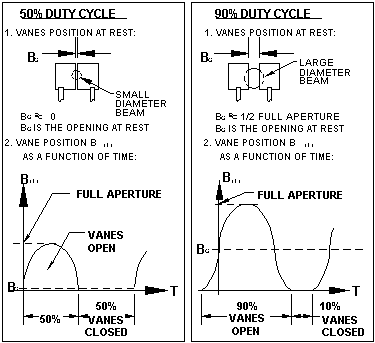

※:50%DutyCycleの場合、Rest時の開口はゼロです。ブレードの運動は正弦波です。

※上記仕様は予告なく変更される場合がございます。詳細はお問合せください。

超低速モデル

DC~50Hzでお使いいただける超低速モデル。外部同期による制御も可能です。



標準仕様
周波数 DC~50Hz
アパーチャサイズ 6.3x11.4mm

ブレードプロテクタ

開口部6.3x11.4mmのブレードプロテクタ付属

その他仕様

周波数制御(内部):ドライバのつまみにより15~50Hzの範囲で調整(モニタ表示なし)

周波数制御(外部同期):DC~50HzTTL入力

外部同期信号へのSettling Time:20msec

同期信号出力:0~5VのTTL出力(シャッタ開:Hi、シャッタ閉:Lo)



オプション
ドライバ

DCHドライバ

BNCオプション

DCH-BNCドライバ(同期用BNCコネクタ付モデル)

※上記仕様は予告なく変更される場合がございます。詳細はお問合せください
