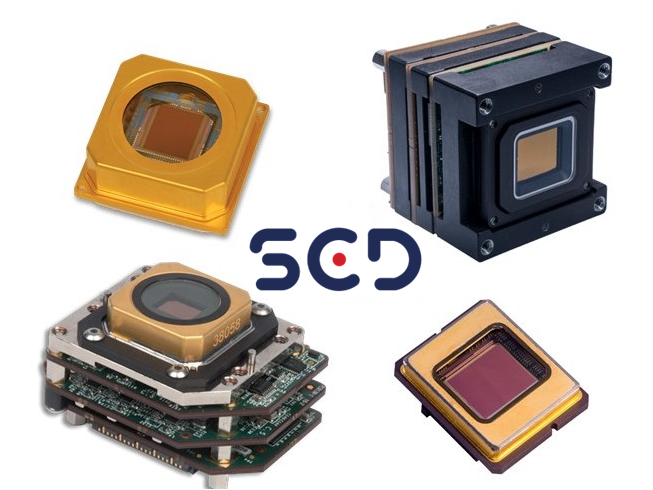

SWIR(近赤外) InGaAsディテクタ(0.4~1.7μm)


SCD社製InGaAsディテクターは、優れた量子効率と低読み出しノイズを実現した高感度でユニークな製品です。夜間などの光量の少ない場面での低照度撮影や、SWIR領域の特徴である煙やモヤなどを透過した撮影に適し、厳しい環境条件下で高いパフォーマンスを求められる用途への導入に最適です。
画素数はVGA(15µmピッチ)とSXGA(10µm)ピッチの2タイプから選択可能で、VGAタイプでは導入の容易なビデオエンジン付きのカメラコアタイプも提供しています。
イスラエル製ですので、米国ITARフリーで国内入手可能です。

カタログダウンロード

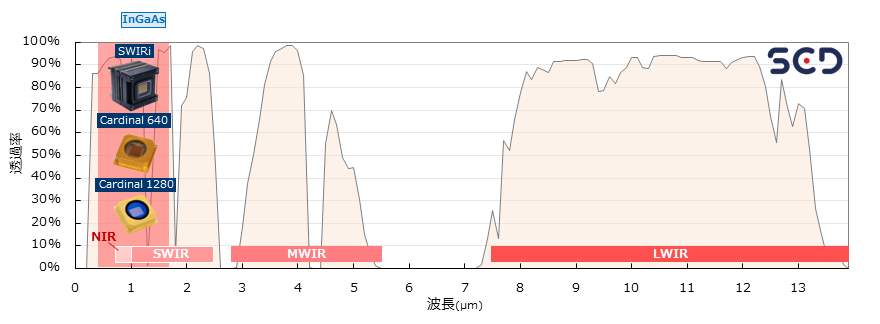

(SCD波長別製品分布-SWIR(近赤外))

高感度InGaAsカメラエンジン SWIR Imager 紹介動画

CCDカメラ、3Gイメージインテンシファイア(暗視装置)との見え方の違いをご覧ください。

ページ上部(目次)へ戻る▲

特長

  • 高画素・高感度デジタル短波長(SWIR)赤外線ディテクタ
  • 感度波長0.4~1.7µm(オプション 0.9~1.7µm)
  • VGA画素(15µmピッチ)・SXGA画素(10µmピッチ)選択可能
  • TEC内蔵(TECレス選択可能)
  • 低読み出しノイズ
  • 小型・軽量・低価格
  • ビデオエンジン供給可能なモデルあり
  • MIL対応
  • ITAR(米国武器規制)フリー

3Gイメージ

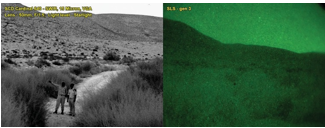

3Gイメージインテンシファイア(暗視装置)との比較

【メーカーウェブサイト】

SCDロゴSemi Conductor Devices(SCD)



【公式YouTubeチャンネル】

SCDロゴSCD(YouTube Channel)

ページ上部(目次)へ戻る▲

アプリケーション

防衛

セキュリティ

産業

宇宙

  • 遠方監視カメラ
  • 海峡監視カメラ
  • 低照度監視カメラ
  • 偵察カメラ
  • ハンドヘルド監視ゴーグル
  • 航空機搭載マルチセンサーポッド
  • SWIRレーザー検出カメラ
  • ライフルスコープ
  • ミサイルシーカー
  • 遠方監視カメラ
  • 海峡監視カメラ
  • 低照度監視カメラ
  • 非破壊検査カメラ
  • 医療向け生体イメージング
  • 高炉(製鉄炉)内高温域モニタリングカメラ
  • レーザービームプロファイラー
  • ハイパースペクトラル(分光)イメージング
  • 半導体検査カメラ
  • 他各種産業検査用カメラ
  • 地球観測
  • 太陽探査ミッション
  • 惑星間及び宇宙における天体、物体の検知・計測
  • 宇宙探査車の計測システム
  • 宇宙船における遠隔測定システム

ページ上部(目次)へ戻る▲

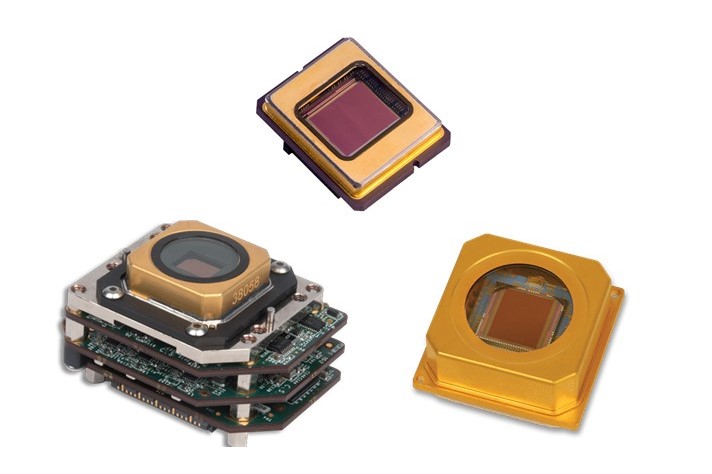

各種モデル紹介

低ノイズ高感度InGaAsディテクタ Cardinal LoonNEW!

波長0.4~1.7μm

画素フォーマット640 x 512・15μmピッチ

ROICノイズHigh Gain 15e(CDS) | Low Gain 170e

暗電流<1fA/cm2 @283K(typical)

量子効率>80% @1550nm

フレームレート360fps @13bit分解能

注目機能Gated Imaging

Cardinal Loon

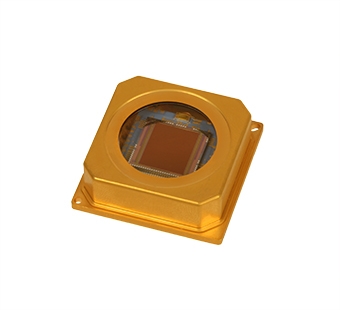

高感度InGaAsディテクタ Cardinal

波長標準0.4~1.7μm(オプション:0.9~1.7μm)

画素フォーマット640 x 512・15μmピッチ / 1280 x 1024・10μmピッチ

ROICノイズHigh Gain 45e(CDS) | Low Gain 180e

量子効率>80% @1550nm

フレームレート350fps @13bit分解能

オプションプロキシカード(CameraLink)

注目機能ALPD(非同期レーザー検知)

Cardinalシリーズ

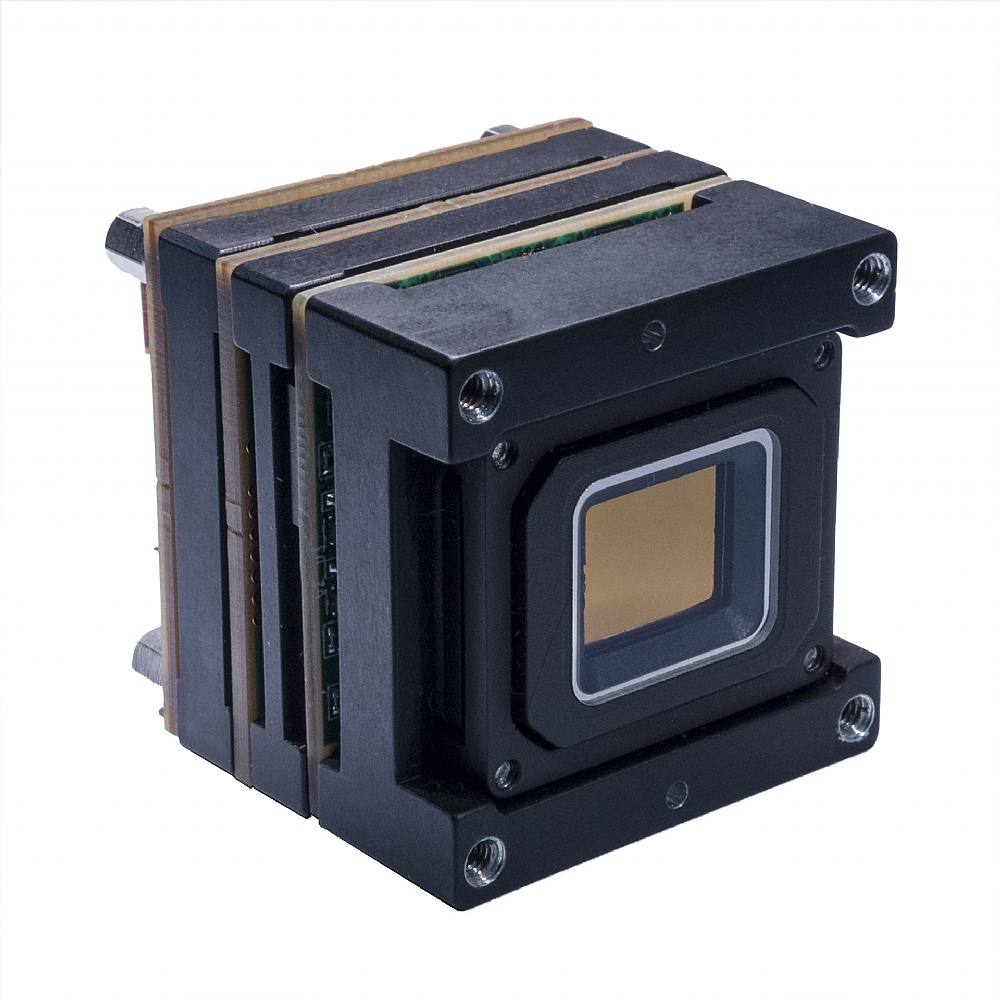

高感度InGaAsカメラエンジン SWIR Imager

波長0.4~1.7μm

画素フォーマット640 x 512・15μmピッチ

読み出しノイズ<40e

量子効率>70% (1.2-1.6μm)

フレームレート30Hz

インターフェースNTSC, PAL/CameraLink出力

オペレーションTECレス運用可

注目機能二重露光に依るHDR機能

SWIR Imager

ページ上部(目次)へ戻る▲

仕様一覧

すべてのモデルの仕様を見るには水平方向にスクロールしてください。(スクロールバーは表下部にございます。) スクロールマーク

モデル Cardinal 640 Cardinal 640 + Proxy Card Cardinal 640 LD Cardinal 640 Loon SWIR Imager Cardinal 1280 HD
cardinal chip cardinal + proxy cardinal ceramic cardinal chip SWIRi Cardinal 1280
エレクトロニクス プロキシカード ビデオエンジン
素子 InGaAs PIN ダイオード
パッケージ メタル セラミック メタル PCB メタル
画素数 640 x 512 1280 x 1024
画素サイズ 15μm 10µm
波長 VIS-SWIR 0.4-1.7μm(オプション:VIS-SWIR 0.9-1.7μm) VIS-SWIR 0.4-1.7μm VIS-SWIR 0.4-1.7μm
(オプション:
VIS-SWIR 0.9-1.7μm)
量子効率 >80% @1550nm
ROICノイズ High Gain 45e(CDS)
Low Gain 180e
High Gain 15e(CDS)
Low Gain 170e

Readout Floor Noise <40e

(LNIM-CDS Mode)

High Gain 40e(CDS)
Medium Gain 170e
Low Gain 350e
暗電流 1.5nA/cm2 @280K 5fA/cm2 @293K <1fA/cm2 @283K(typical) 1fA/cm2 @280K
オペラビリティ >99.5%
フルウェルキャパシティ High Gain 12Ke
Low Gain 0.6Me
High Gain 15Ke
Low Gain 0.3Me
High Gain 10Ke
Medium Gain 500Ke
Low Gain 1Me
フレームレート 350fps @13bit分解能
(80MHzクロックレート)
※グローバルシャッタ
360fps @13bit分解能
※グローバルシャッタ
30Hz 150fps @13bit分解能
(70MHzクロックレート)
※グローバルシャッタ
ビニングモードで500fps
ウィンドウイング フレキシブル(2列ステップ) フレキシブル(2列ステップ)
冷却(TEC) ペルチェ内蔵
Down to -10℃ @30℃
TECレス ペルチェ内蔵
Down to -10℃ @30℃
ペルチェ内蔵
ΔT≧40℃ @30℃
動作温度 -40℃~+71℃ -20℃~+65℃ -40℃~+71℃
画像出力 Raw CameraLink NTSC, PAL/CameraLink

ページ上部(目次)へ戻る▲

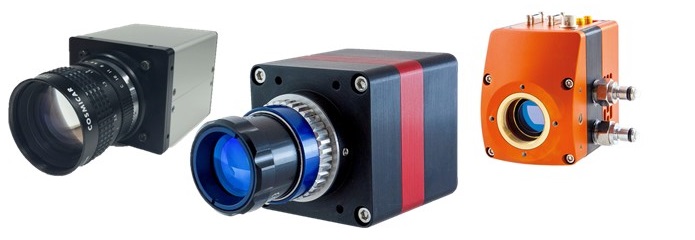

SWIRカメラをお探しの方・カスタマイズをご希望の方

本製品は高い感度が必要とされる用途に向けたSWIRカメラに多数採用されています。

詳細は各製品ページをご覧ください。

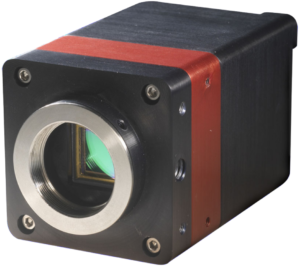

監視・検査向け高感度SWIRカメラ Owl 640 シリーズ
監視・検査向け高感度高画素SWIRカメラ Owl 1280
天文・サイエンス向け高感度SWIRカメラ Ninoxシリーズ
SWIRカメラ NIRCam640HS

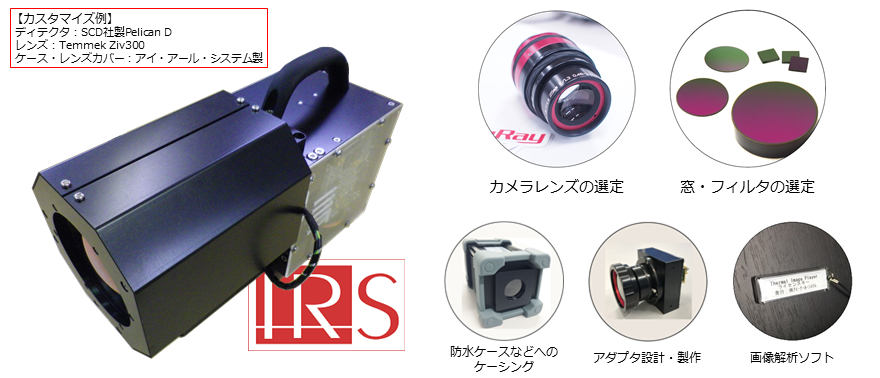

カメラカスタマイズのご相談も承っております。

カスタマイズのご紹介(SCD)

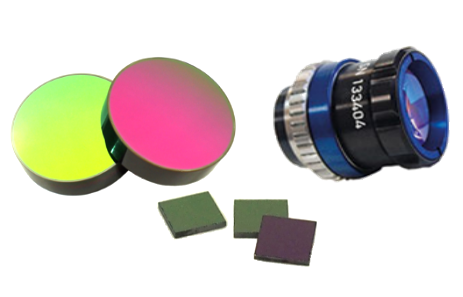

カメラレンズや窓、フィルタの選定、アダプタやケーシングに関するご相談など、お気軽にお問合せください。
