ImageIR® 8100 / ImageIR® 9100

次世代のSWIRサーモグラフィ


InfraTec社のハイエンドサーモグラフィ ImageIR®シリーズにSWIR(近赤外)モデルが登場します!
SWIR(近赤外)ディテクタを採用し、高性能・コンパクトながらお求めやすい価格の製品です。
640×512画素モデル、1280×1024画素モデルの2種からお選びいただけます。
300℃以上の高温対象物の測定に適しています。

カタログダウンロード

特長

InfraTec 640×512画素アイコン or InfraTe 1280×1024画素アイコン

高解像度画素フォーマット

640×512画素 / 1280×1024画素

InfraTec HighSensオプション アイコン

HighSense -カスタム温度範囲(オプション)

測定温度範囲、積分時間をその場でカスタマイズ

InfraTec 8100/9100 測定温度範囲

高温温度較正

MAX1,700℃まで、広範な測定温度レンジ

InfraTec 8100/9100 測定精度

高測定精度

温度測定精度±3%、高精度、高再現性

InfraTec 8100/9100 温度分解能

高温度分解能

≦1Kの分解能で微小な温度差を正確に検出

InfraTec 8100/9100 画素ピッチ

極小素子サイズ

5μmピッチ画素、幾何学的寸法による誤差を低減

SWIR検出器(InGaAs)採用、性能vsコストバランス良好

量子型でありながらスターリングクーラー冷却を必要としないため、小型軽量・低消費電力・長寿命を実現。また、非常に小さい画素、5μmピッチの素子を採用しており、コンパクトながら高分解能での測定が可能です。さらに、本検出器の波長帯では中・遠赤外カメラとは違い、レンズに特殊な光学材料を必要としないため、比較的安価な光学系でも高画質を実現できます。
単体でのご使用だけでなく、既存のシステム環境へ組込みにも適した製品です。

もちろん高速測定

高速測定はImageIR®シリーズの特長の1つです。ImageIR®8100ではフルフレーム237Hzの高速測定が可能。さらに、ウィンドウイング機能で画素をしぼれば3,000Hz弱までフレームレートを上げることもできます。

GigE I/F・IRBIS®ソフトウェア、使いやすい制御系

他のImageIR®シリーズのモデル同様、GigEインターフェースで、InfraTec製の専用ソフトウェア『IRBIS®シリーズ』を使って制御、解析を行うことができます。ユーザーフレンドリな操作や同社の他のサーモグラフィとのデータ互換性が維持できます。
また、オプションのソフトウェア開発キット(SDK)を使用すれば、自作のソフトウェアからカメラの全機能に簡単にアクセスできます。

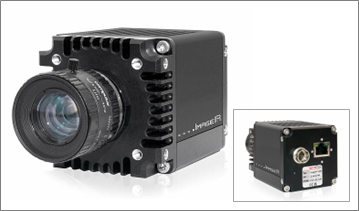

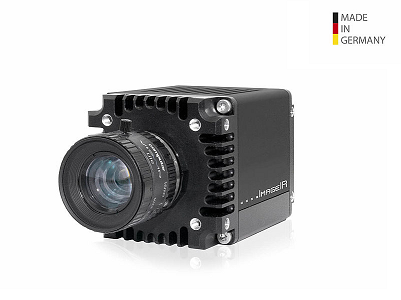

ImageIR® 8100 製品外観

ImageIR 8100 製品外観

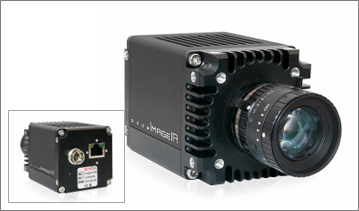

ImageIR ®9100 製品外観

ImageIR 9100 製品外観

他のモデルを見る 製品詳細・仕様を見る ご質問、お見積り、技術相談

ImageIR®総合ページ

データシート

お問い合わせ >

アプリケーション

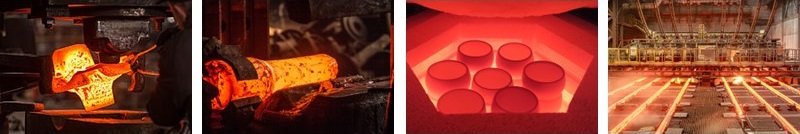

ImageIR 8100/9100 アプリケーションイメージ

300℃以上の高温測定向け、特に金属表面の測定に適しています。

サーモグラフィが求められる一部の用途では、非常に高温で測定が困難な対象物や使用環境である場合があります。これらの問題は、通常の中赤外線や遠赤外線のサーモグラフィでは解決が難しく、測定に大きな誤差が発生することがあります。ImageIR®8100/9100は、このような測定を解決する新しい可能性を提供します。
たとえば、金属表面の放射率を最適化した温度測定を実現できる可能性があります。

アプリケーション例

  • 炉内高温測定
  • 高温プロセス測定(熱成型プロセス、熱処理など)
  • 金属加工(溶接プロセス、プレス処理、ロウ付け、鍛造)
  • AM技術、レーザー加工
  • セラミック製造、ガラス製造
  • ガラス越しの測定
  • 赤外シグネチャの認識、測定など

適用分野

航空オートモーティブ化学ガラス金属(冶金) 他
その他、分光、熱最適化など

上記用途では、他のImageIR®シリーズのモデルやシステムソリューションが適合する場合もあります。
ImageIR®シリーズ総合ページや採用事例集、システムソリューションのページも併せてご覧ください。

採用事例・アプリケーションノート

システムソリューション・パッケージ

他のモデルを見る 製品詳細・仕様を見る ご質問、お見積り、技術相談

ImageIR®総合ページ

データシート

お問い合わせ >

仕様

モデル ImageIR® 8100 ImageIR® 9100
波長範囲 (0.9 … 1.7) µm
ピクセル・ピッチ 5 µm
検出器 InGaAs
フォーマット (640 × 512) (1,280 × 1,024)
画像取得 スナップショット
読出しモード ITR /IWR
温度測定範囲 (300 … 850) °C、 最大 1,700 °C
温度測定精度 ± 3 °C 又は ± 3 %
温度分解能
@ (350 … 1,000) °C
1K
フレームレート
(full /half /quarter/sub frame)*
237 /471 /834 /2,959 Hz 83 /193 /361 /2,266 Hz
ウインドウイング あり
フォーカス 手動
ダイナミックレンジ 最大12 Bit
露光時間 (21 … 20,000) µs, visual up to 10 s
インターフェース GigE Vision
トリガー 2 IN /3 OUT
三脚アダプタ 1/4″ カメラ三脚ネジ穴
電源 (12 … 30) V DC、 (100 … 240) V AC
保管温度、動作温度 (-30 … 70) °C、 (-20 … 50) °C
保護等級 IP40
寸法; 重量(レンズ含まず) (78 × 55 × 55) mm; 350 g
推奨オプション HighSense(カスタム温度範囲)
画像取得・解析ソフトウエア IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus*, IRBIS® 3 professional*, IRBIS® 3 control*,
IRBIS® 3 online*, IRBIS® 3 process*, IRBIS® 3 active*, IRBIS® 3 mosaic*, IRBIS® 3 vision*

*機種による

ImageIR® 8100用レンズ

タイプ 焦点距離 FOV (°) IFOV (mrad)
標準レンズ 8 mm (22.6 × 18.2) 0.63
標準レンズ 12 mm (15.2 × 12.2) 0.42
望遠レンズ 16 mm (11.4 × 9.1) 0.31
望遠レンズ 25 mm (7.3 × 5.9) 0.20
望遠レンズ 35 mm (5.2 × 4.2) 0.14
望遠レンズ 50 mm (3.7 × 2.9) 0.10

ImageIR® 9100用レンズ

タイプ 焦点距離 FOV (°) IFOV (mrad)
広角レンズ 8 mm (43.6 × 35.5) 0.63
標準レンズ 12 mm (29.9 × 24.1) 0.42
標準レンズ 16 mm (22.6 × 18.2) 0.31
望遠レンズ 25 mm (14.6 × 11.7) 0.20
望遠レンズ 35 mm (10.4 × 8.4) 0.14
望遠レンズ 50 mm (7.3 × 5.9) 0.10
他のモデルを見る 製品詳細・仕様を見る ご質問、お見積り、技術相談

ImageIR®総合ページ

データシート

お問い合わせ >

※ 仕様は予告なく変更される場合があります。

With kind support of InfraTec GmbH (www.InfraTec.de)
