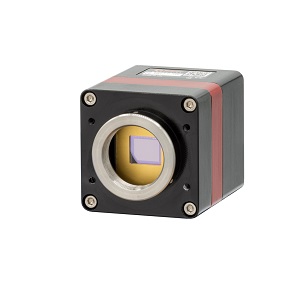

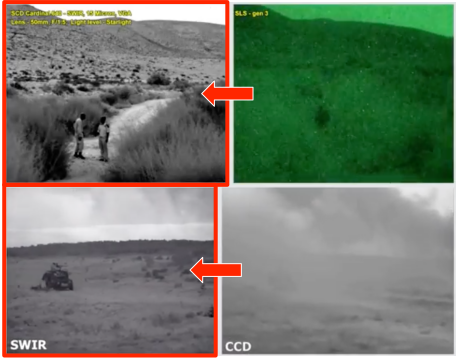

超高感度SCD社製検出器を採用(一部機種を除く)し、低照度撮影や高感度撮影に対応可能なVGA画素のSWIR(近赤外)カメラシリーズ。可視からも感度を有し、幅広いアプリケーションに対応可能。 コンパクトな設計で低消費電力も実現。
デモ機あり、短期評価可能(Owl 640 IIのみ)
製品情報PRODUCT INFO
- ホーム
- 製品情報
- 赤外線計測機器・装置
- 赤外カメラ
- SWIRカメラ
- 監視・検査向け高感度SWIRカメラ Owl 640 シリーズ
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- 分光測定
- 赤外カメラ
- ガス検知カメラ
- レーザー距離計
- 防衛用途関連製品
- その他計測機器・装置
光部品・モジュール
- 光源
-
窓・フィルタ・レンズ
- 赤外窓・ウインドウ
-
赤外レンズ（結像・集光用）
- ゲルマニウム(Ge)レンズ (透過波長帯1.8～23μm)
- シリコン(Si)レンズ (透過波長帯：1.2～15μm / 25～300μm)
- サファイア(Al2O3)レンズ (透過波長帯：0.17～6.5μm)
- フッ化カルシウム(CaF2)レンズ (透過波長帯：0.13～12μm)
- フッ化バリウム(BaF2)レンズ (透過波長帯：0.15～12μm)
- セレン化亜鉛(ZnSe)レンズ (透過波長帯：0.5～22μm)
- 硫化亜鉛(ZnS)レンズ (透過波長帯：0.37～14μm)
- カルコゲナイドガラスレンズ (透過波長帯：0.75～14μm)
- ダイヤモンドレンズ (透過波長帯：220nm～THz・マイクロ波)
- 赤外ビューポート（フランジ付）
- 光学フィルタ
- 赤外分光用 試料プレート
- 赤外カメラレンズ
- センサ（検出器）
- 周辺光学系
- ガスセンサ・ガス分析計
光学部品向け非接触検査・評価装置
その他光学機器・部品

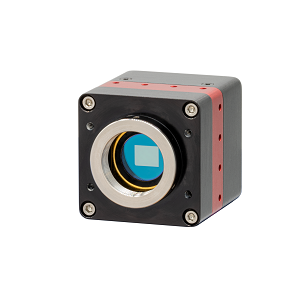

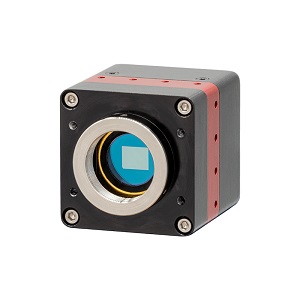

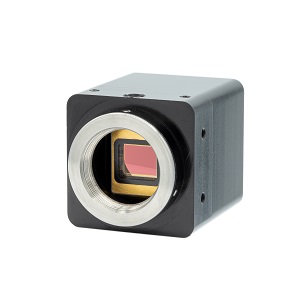

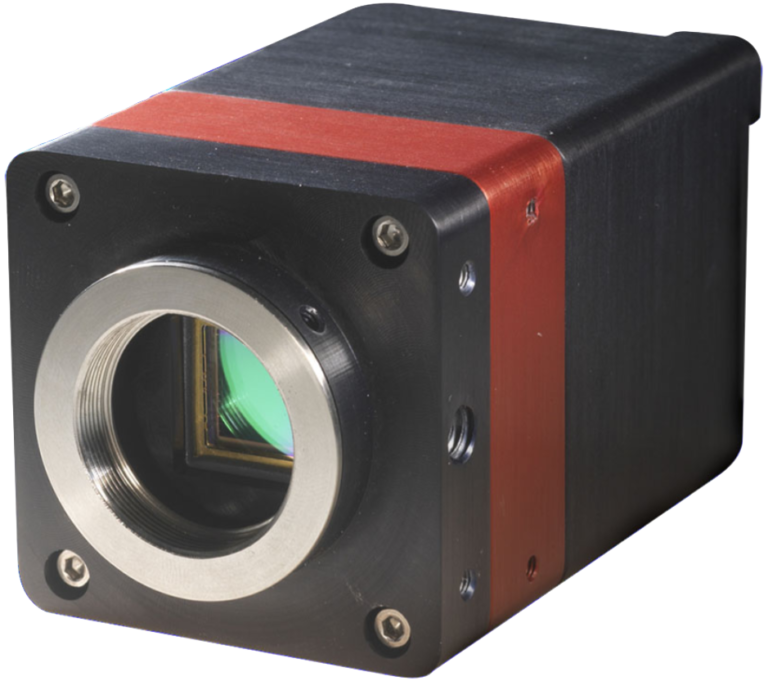

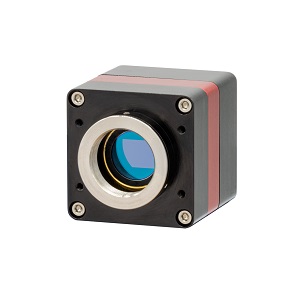

監視・検査向け高感度SWIRカメラ Owl 640 シリーズ
Raptor社の公式YouTubeチャンネルでは、上記以外にもRaptorが展開するVIS-SWIR/SWIRカメラを紹介する様々な動画を公開しております。実際の撮影映像を取り入れた動画が多くございますので是非ご覧ください。
Raptor Photonics(YouTube Channel)※本製品にはカメラレンズは付属いたしません。動画でご紹介しているレンズにご興味いただけた方はその旨記載の上お問合せください。 弊社では400モデル以上の赤外線カメラ専用に設計されたレンズを取り扱っており、動画内に登場するレンズ以外にも豊富なラインナップからご用途に合わせてご提案可能です。カメラレンズラインナップの一部はこちらからご覧いただけます。
特長

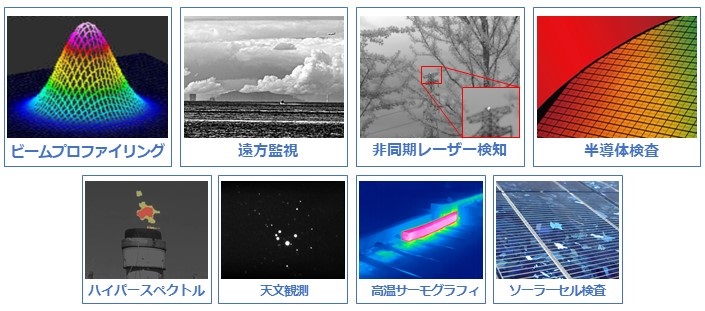

アプリケーション
機器構成例
すぐにお使いいただけるよう、撮影・観察開始に必要な機器・アクセサリが一式揃った状態で納品可能です。

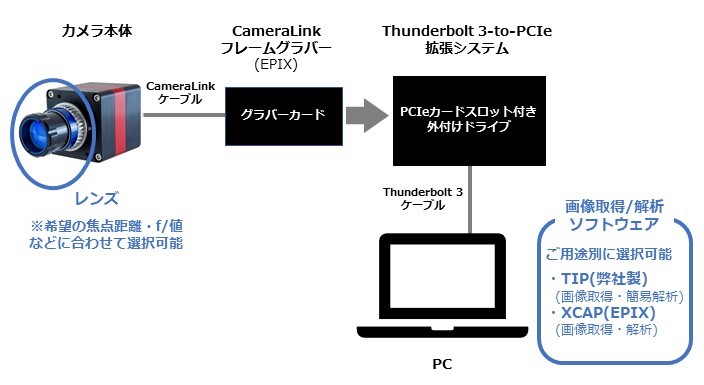

機器構成図
構成品
青字部分に関しましてはご用途、ご希望仕様に合わせご提案いたします。
- カメラ本体
- レンズ(推奨レンズ一覧はこちら)
- グラバーカード
- CameraLinkケーブル
- PCIeカードスロット付き外付けドライブ
- Thunderbolt 3 ケーブル
- PC
- ソフトウェア
※各構成品詳細・数量等はご選択されるモデル、ご使用環境等により異なります。詳しくはお問い合わせください。
※アナログ出力のモデルもあり。構成に関してはお問合せください。
仕様
すべてのモデルの仕様を見るには水平方向にスクロールしてください。(スクロールバーは表下部にございます。)
| モデル | Owl 640 M | Owl 640 II | Owl 640 N | OWL 640 S | Owl 640 T |
Owl 640 A ※アナログ出力モデル |
|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
|
| 検出器 | InGaAs PIN Photodiode(SCD社製) | InGaAs PIN Photodiode | InGaAs PIN Photodiode(SCD社製) | |||
| 測定波長 | 0.4—1.7µm | 0.9—1.7µm | 0.4—1.7µm | |||
| 素子ピッチ | 15µm | 10µm | 15μm | |||
| 画素数 | 640 x 512 |
640 x 480(EIA) 640 x 512(CCIR) |
||||
| ノイズ(RMS) |
Low Gain : <190e-(typical:174e-) |
Low Gain : <175e-(typical:150e-) High Gain : <22e-(typical:18e-) |
High Gain : <30e- | Low Gain<190e- (typical:160e-) High Gain<50e- (typical:47e-) |
Low Gain<190e- (typical:174e-) High Gain<50e- (typical:36e-) |
|
| 量子効率 |
Peak>90%@1.3µm |
80% @ 1.5µm |
Peak>90%@1.3µm |
|||
| Pixel Well Capacity |
Low Gain : 650Ke− High Gain : 9Ke− |
Low Gain : 650Ke− High Gain : 10Ke− |
Low Gain : 650Ke− High Gain : 10Ke− |
Low Gain : 120Ke− High Gain : 43Ke− |
Low Gain : 450Ke− High Gain : 10Ke− |
Low Gain : 650Ke− High Gain : 10Ke− |
| Pixel Operability | >99.5% | |||||
| Dark Current(e/p/s) | – |
<28,000 @ 15℃ |
– | <19,000 @ 15℃ | – | |
| Output Format |
Digital 14bit CameraLink(Base Configuration) |
Digital 12 bit Camera Link (Medium Configuration) |
Analog CCIR / EIA |
|||
| 露光時間 |
10µs～26.8s |
1µs～1/frame rate |
10µs～ “frame period – readout time” |
Low Gain : 20µs～92.5ms High Gain : 40µs～86.5ms |
10µs～ “frame period – readout time” |
|
| Shutter mode | Global shutter | |||||
| フレームレート | ～120Hz(25ns resolution) | ～300Hz | 10 to 60Hz |
25Hz(CCIR) 30Hz(EIA) |
||
| ダイナミックレンジ | Low Gain : 72dB High Gain : 49dB |
Low Gain : 71dB High Gain : 49dB |
Low Gain : 73dB High Gain : 55dB |
– | Low Gain : 69dB High Gain : 47dB |
Low Gain : 71dB High Gain : 49dB |
| トリガーI/F | トリガーIn/Out:TTL level | |||||
| 電子冷却 |
無 |
有 | ||||
| イメージ補正 |
2point NUC(offset & gain) +pixel補正 |
3point NUC(offset, gain & Dark)+pixel補正 | ||||
| コントロール機能 |
露光時間、intelligentAGC、NUC、 Gamma、Pk/Av、TEC、ALC、ROI |
露光時間、intelligentAGC、NUC、 Gamma、Pk/Av、TEC、ROI |
露光時間、intelligentAGC、NUC、 Gamma、Pk/Av、TEC、ALC、ROI |
露光時間、intelligentAGC、NUC、 Gamma、Pk/Av、TEC |
||
| レンズマウント |
Cマウント (SWIRレンズ選択可能) |
Cマウント or M42 (SWIRレンズ選択可能) |
Cマウント (SWIRレンズ選択可能) |
Cマウント or M42 (SWIRレンズ選択可能)
|
||
| 電源、消費電力 | DC12V±0.5V(NUC ON) |
DC12V±0.5V (<4W TEC on, NUC on) |
DC12V±10% (<4W TEC on, NUC on) |
DC12V±0.5V (<4W TEC on, NUC on) |
12VDC±0.5V (<8W TEC ON, NUC ON) |
12VDC±0.5V |
| 保管温度/動作温度 | −30～+60℃/−20～+55℃ | |||||
| 寸法/重量 |
62.21 x 42 x 42mm/170g (レンズ含まず) |
90.93 x 50 x 50mm/282g (レンズ含まず) |
90.93 x 50 x 50mm/250g (レンズ含まず) |
74.2 x 50 x 50mm/250g (レンズ含まず) |
67.6 x 50 x 50mm/247g (レンズ含まず) |
76.23 x 50 x 50 mm/282g (レンズ含まず) |

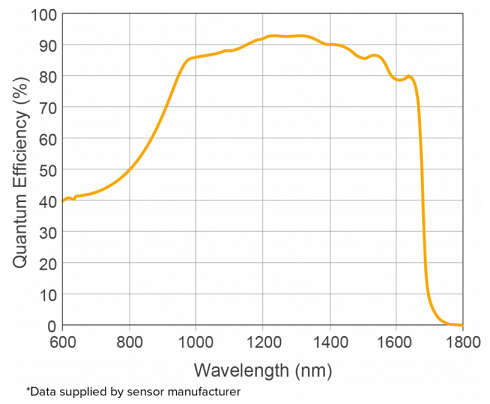

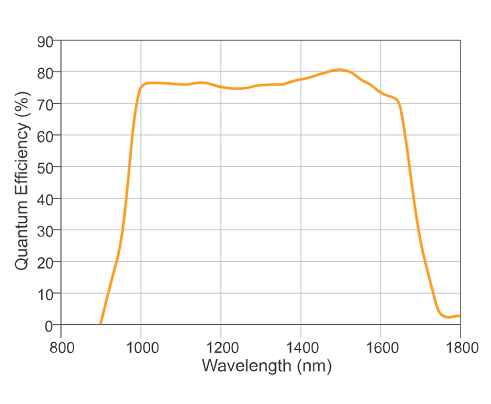

| 量子効率グラフ |
※クリックで拡大(別窓)
|
※クリックで拡大(別窓)
|
お問合せください。 |
※クリックで拡大(別窓)
|
||
上記仕様は予告無く変更される場合があります。

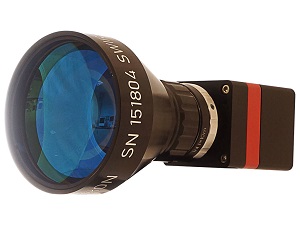

推奨レンズ
弊社では高性能な赤外カメラレンズを製造するメーカーを厳選して、数多くのレンズを取り扱っております。
本カメラシリーズ向けに推奨するレンズの1部をご紹介いたします。
すべての仕様を見るには水平方向にスクロールしてください。(スクロールバーは表下部にございます。)
| 型名 |
波長 (µm) |
焦点距離 (mm) |
水平画角(※1) (°) |
F値 | ﾌｫｰｶｽ | ｲﾝﾀｰﾌｪｰｽ |
10µmﾋﾟｯﾁ 対応 |
用途 | 備考 |
|---|---|---|---|---|---|---|---|---|---|
| SWIRCON 12.5 | 0.5-1.7 | 12.5 | 42 | 1.2 | マニュアル | Cマウント | 〇 | 広視野が必要な監視システム、携行デバイス、ドローン搭載 | アサーマル |
| SWIRCON 14 | 0.6-1.7 | 14 | 37.8 | 1.8 | マニュアル | Cマウント | 〇 | 広視野が必要な監視システム、携行デバイス、ドローン搭載 | アサーマル |
| SWIRCON 25 | 0.6-1.7 | 25 | 21.7 | 1.8 | マニュアル | Cマウント | 〇 | 広視野が必要な監視システム、携行デバイス、ドローン搭載 | アサーマル |
| SWIRCON 50 | 0.6-1.7 | 50 | 11 | 1.5 | マニュアル | Cマウント | 〇 | 中距離監視(連続監視システム/携行デバイス)、簡易天文観測 | アサーマル |
| SR2041-A01 | 0.7-1.7 | 75 | 7.3 | 1.4 | マニュアル | Cマウント | –(※2) | 中距離監視(連続監視システム)、簡易天文観測 | 手動絞り、フィルターホルダーあり |
| SWIRCON 100 | 0.6-1.7 | 100 | 5.5 | 1.5 | マニュアル | Cマウント | 〇 | 中距離監視(連続監視システム)、簡易天文観測 | アサーマル |
| C2504007VNS | 0.4-2.0 | 250 | 2.2 | 4 | – | Cマウント | 〇 | 長距離監視(連続監視システム)、衛星搭載(宇宙用途)、簡易天文観測 | コンパクト(反射屈折複合式)、アサーマル |
| SR3073-A01 | 0.9-1.7 | 25-250 | 21.7-2.2 | 2 | 電動フォーカス | M42/Cマウント | 〇 | 長距離監視(連続監視システム/ターゲット追跡システム) |
電動絞り、フィルターホルダーあり ※マニュアルフォーカスモデルもあり |
| SR4153-A01 | 0.9-1.7 | 40-400 | 13.7-1.4 | 5.6 | 電動フォーカス | Cマウント | –(※2) | 長距離監視(連続監視システム/ターゲット追跡システム) | |
| AMARYLLIS | 0.9-1.7 | 500-2500 | 1.1-0.2 | 4-16 | 電動フォーカス | Cマウント | ○(※3) | 超長距離監視(連続監視システム/ターゲット追跡システム) |
VIS/SWIRデュアルバンドレンズ (VISは400/1620視野切替) |
※1 本項目の数値は幾何学的に計算されたおおよその目安です。
※2 10µmピッチのカメラでの使用をご希望の場合はお問い合わせください。
※3 1280×1024/10μmピッチ対応。仕様制限あり
上記仕様は予告無く変更される場合があります。
