多素子LEDアレイ

※ 受注停止中 ※
小型なLED素子(0.4x0.4 mm)を利用し、単一波長または多波長で非常にコンパクトなLEDアレイモジュールが実現しました。
現在、単一波長4chLEDと多波長6chLEDの2種類、標準ラインナップがございます。
ご希望に合わせ、単一波長最大16chや、4波長16ch、9波長9chなどのカスタムLEDアレイを製作することも可能です。
マルチスペクトル赤外分光分析の省電力化・小型化に貢献します。

アプリケーション

  • NDIRガス分析(CO2/CH4/HCs)
  • 水分・油分計測
  • 各種分光分析
  • ヘルスケア
  • スマートホーム
  • その他、農業・産業分野

単一波長4chLED

中心波長が3.4 µm または4.3 µmのLED素子が、4つ搭載されたLEDアレイです。 単一波長で多素子を搭載することで、より高い光強度につながります。



  • パッケージラインナップ

・指向性操作のための背面反射ミラー有無:-R

・安全性向上のための温調機構(サーモクーラ・サーミスタ)有無:-TEM

・チップ・ワイヤなどの保護、劣化防止のための保護窓の有無:-W



標準 単一波長LED アレイ



ピーク波長[µm]

半値幅[nm]

光強度[μW]

1素子当たりの

電圧1  [V]

(200 mA)

最大電流[mA]

動作/保管温度4[℃]

QCW モード1

パルスモード*2,3

min

max

min

max

min

typ

min

typ

min-max

QCW

モード*1

パルス

モード*2

Lms34LED-4M 3.30 3.44 250 600 70 100 500 700 0.3-1.0 1000 8000 -60~+90
Lms43LED-4M 4.10 4.30 400 1200 50 100 400 700 0.3-0.7

*1 QCW=擬似連続発光。周波数:0.5 kHz、パルス発光時間:1ms、デューティサイクル:50% *2 周波数:0.5 kHz、パルス発光時間:20μs、デューティサイクル:1%
* 3 サンプルテストデータ。記載のないパラメータ全てのデバイスでテストされています。  *4 温度範囲はパッケージの種類によって異なる場合があります。



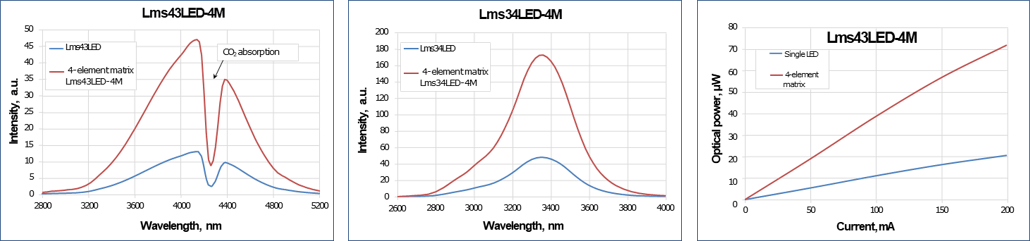

  • 光学特性(QCWモード)



  • 波長や素子数のカスタムも承ります。詳細はお問合せください。

TO-18パッケージ

サーモクーラーなし 2ch、3ch、4ch

TO-5パッケージ

サーモクーラーなし 2ch、3ch、4ch、6ch、9ch、12ch、16ch

TO-5TEMパッケージ

サーモクーラー付き 2ch、3ch、4ch

TO-8TEMパッケージ

サーモクーラー付き 4ch、6ch、9ch、12ch

PS-28TEMパッケージ

サーモクーラー付き 12ch、16ch

MS-32TEMパッケージ

サーモクーラー付き 16ch



多波長LEDアレイ

複数波長のLED素子を独立駆動することで、マルチスペクトル簡易スキャンが可能です。

標準タイプだけでなく、ご希望のLEDでカスタムLEDアレイの作成も承ります。



  • パッケージラインナップ

・安全性向上のための温調機構(サーモクーラ・サーミスタ)有無:-TEM

・共通仕様:反射ミラー無し、ガラス窓付きキャップ



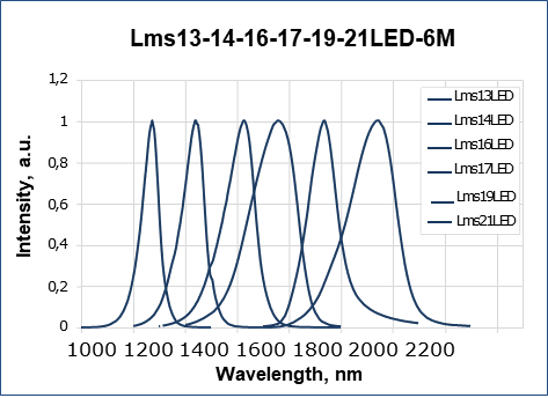

  • 標準タイプ 13-14-16-17-19-21LED-6M*

多波長LEDアレイ Lms13-14-16-17-19-21LED-6M

搭載LED素子

ピーク波長[µm]

半値幅[nm]

光強度[mW]

電圧  [V]

(1A)

最大電流[mA]

動作/保管温度4[℃]

パルスモード*1

min

max

min

max

min

typ

min-max

Lms13LED

1.25 1.33 70 100 15 17 1.3-1.6

1000

+5~+90

Lms14LED

1.40 1.49 90 120 12 14 1.2-1.5

Lms16LED

1.60 1.69 120 150 12

14

1.1-1.4

Lms17LED

1.70 1.79 160 220 9 10 1.1-1.4

Lms19LED

1.90 1.99 100 200 5 6 1.2-2.8

Lms21LED

2.10 2.19 150 250 5 7 1.2-2.8

上記の仕様は、サーモクーラー無しTO-5パッケージで測定したものです(周囲温度25℃)。
*1 周波数:0.5 kHz、パルス幅:20μs、デューティ比:1%。 *2 ご希望に合わせて、上記とは異なる動作/保管温度範囲での設計を検討することも可能です。

*4 温度範囲はパッケージの種類によって異なる場合があります。



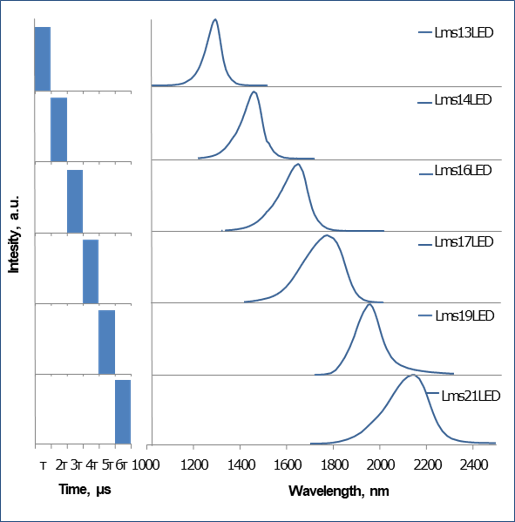

  • 簡易スキャン制御シミュレーション

  • 波長や素子数のカスタムも承ります。詳細はお問合せください。

TO-18パッケージ

サーモクーラーなし 2波長2ch

TO-5パッケージ

サーモクーラーなし 2波長2ch、3波長3ch、2波長4ch、4波長4ch、6波長6ch、4波長16ch

TO-5TEMパッケージ

サーモクーラー付き 2波長2ch、3波長3ch、2波長4ch

TO-8TEMパッケージ

サーモクーラー付き 2波長4ch、4波長4ch、6波長6ch、9波長9ch

PS-28TEMパッケージ

サーモクーラー付き 20波長20ch

MS-32TEMパッケージ

サーモクーラー付き 20波長20ch
