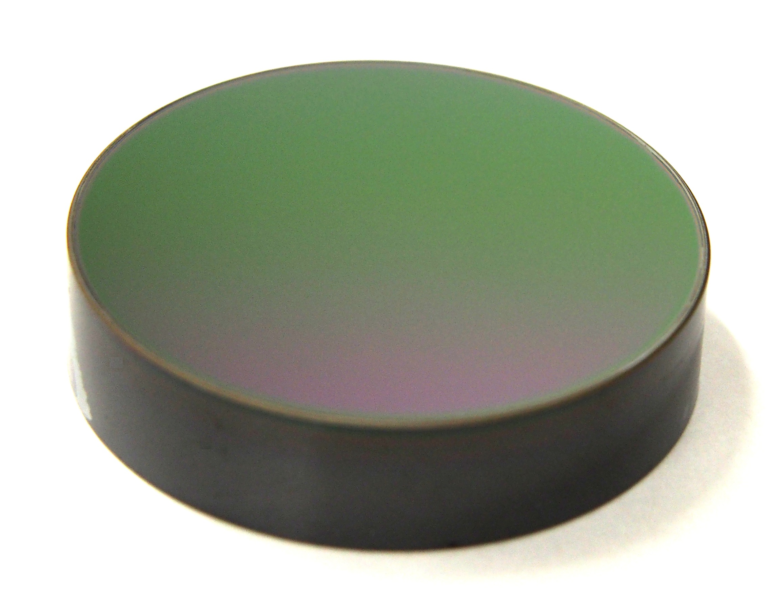

シリコン(Si)窓 (1.2～15μm)

反射防止コート無しでも55%前後の透過率、コーティングを施すことで90%以上の高透過率を実現できます。ガス分析、炎検知、人体検知のほか赤外カメラレンズ、放射温度計にも適しています。 耐環境性能の高いDLCコーティングを施すことで、屋外などでの使用も可能になります。撥油コートをつければ厨房など油の飛び散りが懸念される環境でもご利用いただけます。
1.2μm～14μmまで幅広い波長域に対応します。標準グレード品は9μmにやや深い吸収がありますが低価格です。高抵抗タイプはやや高価ですが9μmの吸収が少なく、遠赤外波長域でより高い透過率が得られます。超高抵抗タイプはTHz領域での使用も可能です。

特長

  • 高抵抗タイプはテラヘルツ領域での使用も可能です。

シリコン(Si)透過率グラフ シリコン(Si)撥油透過率グラフ

＊分光透過特性は、厚み、メーカー、ロットにより異なります。



  • コーティングについて

・両面研磨品(コーティング無し)：

　両面を光学研磨仕上げにします。透過率は55%前後です(厚みにより異なります)。



・AR(反射防止)コーティング：
　両面コーティングを施すことで透過率を向上させます(向上の程度は、厚みや波長で異なります)。

　反射によるロスの大きいGe、Siには必須です。熱、摩擦、湿気、酸性・アルカリ性の薬品にはあまり強くないため注意が必要です。



・DLC(ダイヤモンドライクカーボン)コーティング：
　耐水性・耐摩耗性に優れたハードコーティングです。屋外や沿岸での使用に最適です。

　片面にDLCコート、もう片面にARコートを施すことによって、耐環境性と同時に、高い透過率も実現できます。



・撥油コーティング：

　厨房など油の飛び散る環境向けのコーティングです。

用途

  • NDIRガス計測用セル窓
  • 炎検知器の保護窓
  • 人体検知器の保護窓
  • 温度計測用の観察窓・のぞき窓（放射温度計、赤外線カメラ）
  • 赤外線カメラの保護窓（中赤外カメラ、遠赤外カメラ）
  • 真空チャンバー観察窓・ビューポート（ビューポートフランジ製作可能）
  • テラヘルツ(THz)用の窓・ウインドウ

在庫品・お見積り

  • 一部、短納期・低価格でご購入いただける在庫品がございます。



  • ご希望の製品が在庫品リストにない場合、下記項目をご指定の上お見積りをご依頼ください。

・形状：円型・角型

・外形：

・板厚：

・表面コーティング：

・ご使用波長：

・数量：

・その他ご希望の詳細仕様（各種公差等）
