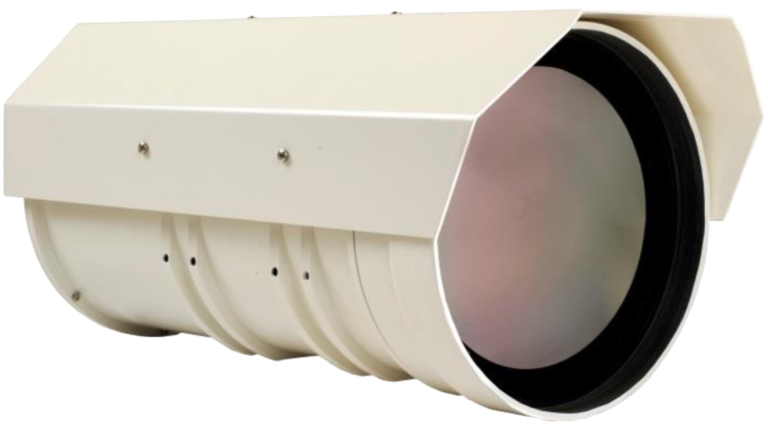

遠方監視向け中赤外(MWIR)カメラ LRC3Z

VGA画素(640×512)の高解像度冷却式中赤外ディテクタ(InSb)を採用したズームレンズ搭載MWIRカメラ。
中距離レンジ向けズームレンズから焦点距離1000mmを超える超望遠ズームレンズまで、幅広いラインナップから組み合わせるレンズをお選びいただけます。
窒素パージ、シーリング処理された堅牢な筐体にパッケージされており、RS-232/422インターフェースによるリモート制御が可能です。
(筐体なし(オープンフレーム)タイプもお選びいただけます。)

遠方監視システムや、携行型、またはフィールド設置型トラッキングシステム等の各種セキュリティシステムへの組込に適しています。

特長

本製品でのデモ撮影映像

レンズ: RP社製40-825mm(F/4)中赤外(MWIR)ズームレンズ ODEM

  • RP社製高性能連続ズームレンズ搭載(電動フォーカス・電動ズーム)
  • ズーム中もフォーカスを保持
  • オート&マニュアルフォーカス
  • Optical NUC & 1 command “1 point NUC Calibration”
  • 最新のサーマル画像処理機能
  • 局所ダイナミックレンジ補正などの画像エンハンスメント機能
  • 遠隔制御可能
  • 窒素パージ済堅牢ハウジング(筐体ありタイプ)
  • オプションでデジタル出力(CameraLink)可

仕様

MWIRカメラ仕様・性能
画素数 640×512
画素ピッチ 15µm
感度

<25mK

※より高感度をご希望の場合はご相談ください。

システム仕様・性能

ビデオフォーマット

NTSC / PAL

(オプションでCameraLinkデジタル出力可能)

通信プロトコル

RS-232/RS/422 Full Duplex

Baud rate 115,200(ohther rates available)

電源入力

14-32VDC・35W

平均値

制御

遠隔制御可

デジタルズーム

X1.5・X2・X4

フォーカス制御

マニュアル / オート

重量

C725・C825・D1075 14kg

C660・D860 11.5kg | C330・D430 10kg

寸法

C725・C825・D1075 φ230×460 mm

C660・D860 φ220×430 mm | C330・D430 φ220×400 mm

マウント/レンズインターフェース

お問い合わせください。

動作温度 | 保管温度

-32~+65 ℃ | -40~+71 ℃

衝撃・振動

MIL-STD-810E

シーリング

IP65 (オプションでIP66/67可)



選択可能レンズ F/4



ODEM

(15~330mm)

ODEM

(30~660mm)

ODEM

(36~725mm)

ODEM

(40~825mm)

GALAXY

(20~300mm)

GALAXY

(40~600mm)

カタログ catalog button small catalog button small catalog button small catalog button small
焦点距離 15~330mm 30~660mm 36~725mm 40~825mm 20~300mm 40~600mm
F値 F/4.0
FOV

NFOV(望遠)

1.67(H)×1.33(V)°

WFOV(広角)

35.4(H)×27(V)°

NFOV(望遠)

0.9(H)×0.7(V)°

WFOV(広角)

18.2(H)×14.6(V)°

NFOV(望遠)

0.77(H)×0.61(V)°

WFOV(広角)

15.2(H)×12.2(V)°

NFOV(望遠)

0.65(H)×0.5(V)°

WFOV(広角)

14.4(H)×11.5(V)°

NFOV(望遠)

1.83(H)×1.46(V)°

WFOV(広角)

27(H)×21.6(V)°

NFOV(望遠)

0.92(H)×0.73(V)°

WFOV(広角)

13.5(H)×10.8(V)°

波長 3~5µm
フォーカス/ズーム機構 電動、遠隔制御可能



選択可能レンズ F/5.5



DIAMOND

(18~430mm)

DIAMOND

(25~600mm)

DIAMOND

(36~860mm)

DIAMOND

(45~1075mm)

カタログ catalog button small catalog button small
焦点距離 18~430mm 25~600mm 36~860mm 45~1075mm
F値 F/5.5

FOV

NFOV(望遠)

1.3(H)×1(V)°

WFOV(広角)

29.8(H)×24(V)°

(15倍光学ズーム)

NFOV(望遠)

0.95(H)×0.75(V)°

WFOV(広角)

21(H)×17(V)°

(18.8倍光学ズーム)

NFOV(望遠)

0.57(H)×0.46(V)°

WFOV(広角)

15.2(H)×12.2(V)°

(17倍光学ズーム)

NFOV(望遠)

0.5(H)×0.4(V)°

WFOV(広角)

12.2(H)×9.75(V)°

(17倍光学ズーム)

波長 3~5µm
フォーカス/ズーム機構 電動、遠隔制御可能

型番

ご希望仕様がお決まりの場合は以下の型番からご選択いただき、お知らせください。

LRC3Z-P-C330 レンズ ODEM(15-330mm F/4)・出力  PAL
LRC3Z-P-C660 レンズ ODEM(30-660mm F/4)・出力  PAL
LRC3Z-P-C725 レンズ ODEM(36-725mm F/4)・出力  PAL
LRC3Z-P-C825 レンズ ODEM(40-825mm F/4)・出力  PAL
LRC3Z-P-G300 レンズ GALAXY(20-300mm F/4)・出力  PAL
LRC3Z-P-G600 レンズ GALAXY(40-600mm F/4)・出力  PAL
LRC3Z-P-D430 レンズ DIAMOND(18-430mm F/5.5)・出力  PAL
LRC3Z-P-D600 レンズ DIAMOND(25-600mm F/5.5)・出力  PAL
LRC3Z-P-D860 レンズ DIAMOND(36-860mm F/5.5)・出力  PAL
LRC3Z-P-D1075 レンズ DIAMOND(45-1075mm F/5.5)・出力  PAL
LRC3Z-N-C330 レンズ ODEM(15-330mm F/4)・出力  NTSC
LRC3Z-N-C660 レンズ ODEM(30-660mm F/4)・出力  NTSC
LRC3Z-N-C725  レンズ ODEM(36-725mm F/4)・出力  NTSC
LRC3Z-P-C825 レンズ ODEM(40-1825mm F/4)・出力  NTSC
LRC3Z-P-G300 レンズ GALAXY(20-300mm F/4)・出力  NTSC
LRC3Z-P-G600 レンズ GALAXY(40-600mm F/4)・出力  NTSC
LRC3Z-P-D430 レンズ DIAMOND(18-430mm F/5.5)・出力  NTSC
LRC3Z-P-D600 レンズ DIAMOND(25-600mm F/5.5)・出力  NTSC
LRC3Z-P-D860  レンズ DIAMOND(36-860mm F/5.5)・出力  NTSC
LRC3Z-P-D1075 レンズ DIAMOND(45-1075mm F/5.5)・出力  NTSC

※製品仕様は予告なく変更される場合があります。
