SiCフォトダイオード
【 高耐久・低暗電流・低温度依存で可視光不感 】
・0.06 mm² ~ 36 mm²の受光面積
・豊富な波長帯ラインナップ
（ブロードバンドUV、UVA、UVB、UVC、UVインデックス向け）
・最高350℃の高耐熱モデルも提案可能

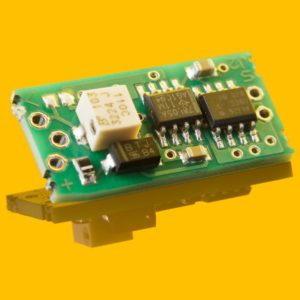

・豊富なオプションと周辺機器
製品情報PRODUCT INFO
- ホーム
- 製品情報
- 光部品・モジュール
- 紫外線センサ・UV照度計
- UVセンサ SiCフォトダイオード
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス（光学部品）
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8～23μm)
- シリコン(Si)窓 (1.2～15μm)
- サファイア(Al2O3)窓 (0.17～6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13～12μm)
- フッ化バリウム(BaF2)窓 (0.15～12μm)
- セレン化亜鉛(ZnSe)窓 (0.5～22μm)
- 硫化亜鉛(ZnS)窓 (0.37～14μm)
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- カルコゲナイドガラス窓 (0.75～14μm)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット/スフィア
- 光学フィルタ
- 赤外単レンズ（結像・集光用）
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー（フレキシブル導波管）
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ（検出器）
- 紫外線センサ・UV照度計
-
ガスセンサ・ガス分析計
- ガス濃度計 ANAREX
- 高精度 NDIR ガスセンサ
- 排ガスセンサ（CO2、CO、NO、SO2）
- PAS ガスセンサ（C2H4、NO、NH3）
- 加熱滅菌インキュベータ用 CO2/炭酸ガスセンサ
- CO2 / 二酸化炭素 炭酸ガスセンサ
- CO / 一酸化炭素センサ
- CH4 / メタンセンサ
- C2H4 / エチレンセンサ
- N2O / 亜酸化窒素(一酸化二窒素)センサ
- NO / 一酸化窒素センサ
- SO2 / 二酸化硫黄センサ
- NH3 / アンモニアセンサ
- SF6 / 六フッ化硫黄センサ
- フロンセンサ（冷媒ガス）
- SO2F2 / CH3Br 燻蒸ガスセンサ
- ガスセンサ用 アクセサリ
- ガスセンサ Q&A
- ダイヤモンド製品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympia（Sierra-Olympia Technologies Inc.）
- StingRay（Div. of G&H）
UVセンサ SiCフォトダイオード
アプリケーション
| UV照射管理 | 火炎検知 | 安全管理 |
 |
 |
 |
|
紫外線ランプ・LEDの出力/照度 |
火災検知・燃焼モニタリング |
UV照射・積算線量モニタリング |
特長
| 受光素子「SiCフォトダイオード」の特長 | |
| 長寿命 |
SiCフォトダイオードは、Siフォトダイオードなどの紫外線センサと比較して UV照射への耐性が高いため、長期間安定した性能を発揮 |
| 可視光不感 |
Siフォトダイオードなどのセンサと異なり可視光に感度がないため、 可視光の影響を受けずにセンシングが可能 |
| 低暗電流 | 暗電流が小さく、高感度なセンシングを可能 |
| 温度依存性が低い | 環境温度の影響を受けにくく、低温から高温まで安定した性能を発揮 |
| 高耐熱 | 最高350℃までの耐熱モデルが存在 |
| メーカー「sglux社」の特長 | |
| 豊富なラインナップ |
UVセンサ専業メーカーならではの豊富なラインナップ |
| 1個から購入可能 | 少量でも販売しているため、研究用や評価用としてお気軽に購入可能 |
| 低価格、短納期 | 標準品は在庫販売しており、短納期でお届け可能 |
| サポート充実 | お客様の様々なご質問・ご要望にも丁寧に対応 |
選定の手引き
| ❶ 検出波長帯 |
❷ 素子面積 |
❸ パッケージ | ❹ オプティクス |
|
Broadband UV (221~358nm) UVA (309~367nm) UVB (231~309nm) UVC (225~287nm) UVインデックス (ISO17166準拠) |
0.06 / 0.20 0.50 / 1.00 1.82 / 7.60 mm2 |
TO18 TO5 SMD |
レンズ (集光用) アッテネータ (減衰用) ディフューザ (拡散用) コサインコレクタ （標準：ウインドウ） |
| ❺ その他 | ||||
|
short cap |
isolated |
6H |
EN298 |
|
|
CANの高さが短い 標準 5.2mm → 3.7mm |
絶縁ピン 2本＋GNDピン 1本 |
超高感度の素子搭載 （UVA LED制御用） |
EN298規格準拠 （火炎・バーナー検知用） |
|

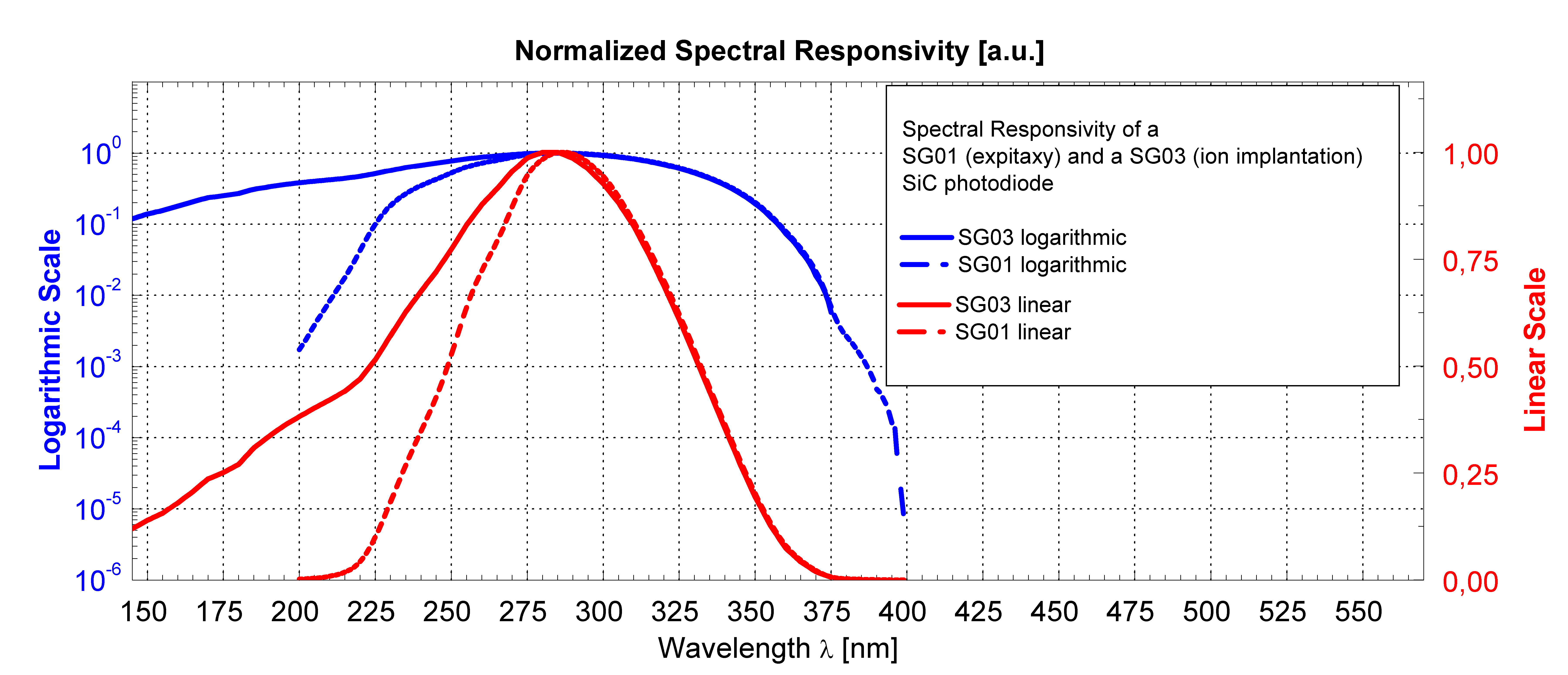

検出波長帯(分光感度)
Broadband UV（UVA+UVB+UVC）
分光感度：221〜358nm、ピーク波長：280nm（Typical値）
|
型式/データシート （メーカWebサイトへリンク） |
素子面積 (mm2) |
パッケージ |
オプティクス （備考なし：ウインドウ） |
short cap | isolated | 6H | EN298 |
| SG01S-18 | 0.06 |
TO18 |
|||||
| SG01S-18S | ● | ||||||
| SG01S-18ISO90 | ● | ||||||
| SG01S-18D | ディフューザ | ||||||
| SG01S-5 | TO5 | ● | |||||
| SG01M-18 | 0.20 | TO18 | |||||
| SG01M-18S | ● | ||||||
| SG01M-18ISO90 | ● | ||||||
| SG01M6H-18 | ● | ||||||
| SG01M-5 | TO5 | ● | |||||
| SG01M-5LENS | レンズ | ● | |||||
| SG01M6H-5 | ● | ||||||
| SG01D-18 | 0.50 | TO18 | |||||
| SG01D-18S | ● | ||||||
| SG01D-18ISO90 | ● | ||||||
| SG01D-18D | ディフューザ | ||||||
| SG01D-5 | TO5 | ● | |||||
| SG01D-5Lens | レンズ | ● | |||||
| SG01D-5ISO90 | ● | ● | |||||
| SG01L-18 | 1.00 | TO18 | |||||
| SG01L-18S | ● | ||||||
| SG01L-18ISO90 | ● | ||||||
| SG01L-5 | TO5 | ● | |||||
| SG01L-5ISO90 | ● | ● | |||||
| SG01L-5Lens | レンズ | ||||||
| SG01L-SMD | SMD | ||||||
| SG01F-5ISO90 | 1.82 | TO5 | ● | ● | |||
| SG01XL-5 | 7.60 | TO5 | |||||
| SG01XL-5ISO90 | ● | ● | |||||
| SG01Q-5 | 1.4 x 4ch | TO5 | ● |
UVA

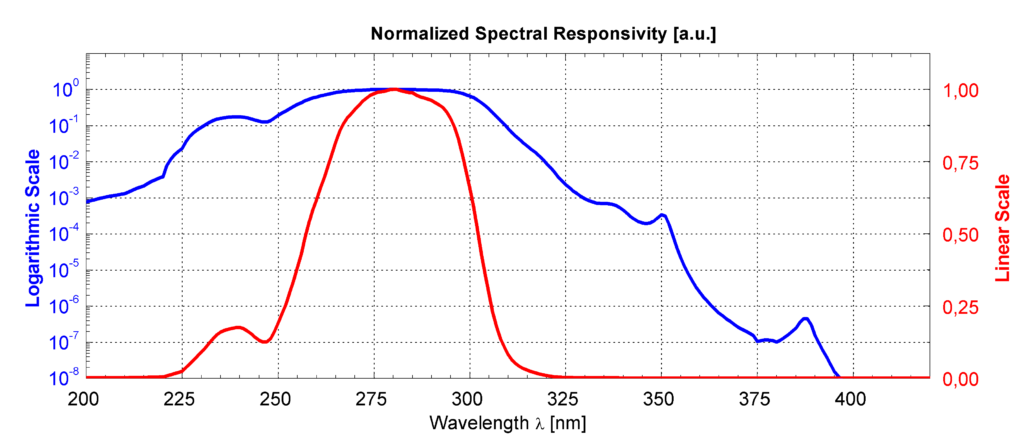

UVB+UVC
分光感度：231～309nm、ピーク波長：280nm（Typical値）
|
型式/データシート （メーカWebサイトへリンク） |
素子面積 (mm2) |
パッケージ |
オプティクス （備考なし：ウインドウ） |
isolated |
| SG01S-BC18 | 0.06 |
TO18 |
||
| SG01M-BC18 | 0.20 | TO18 | ||
| SG01M-BC5 | TO5 | |||
| SG01D-BC18 | 0.50 | TO18 | ||
| SG01D-BC18ISO90 | ● | |||
| SG01D-B5 | TO5 | |||
| SG01L-BC18 | 1.00 | TO18 | ||
| SG01L-BC5 | TO5 | |||
| SG01XL-BC5 | 7.60 | TO5 |
UVC
分光感度：225～287nm、ピーク波長：275nm（Typical値）
|
型式/データシート （メーカWebサイトへリンク） |
素子面積 (mm2) |
パッケージ |
オプティクス （備考なし：ウインドウ） |
short cap | isolated |
| SG01S-C18 | 0.06 |
TO18 |
|||
| SG01S-C18D | ディフューザ | ||||
| SG01S-C18ISO90 | ● | ||||
| SG01S-C18ISO90D | ディフューザ | ● | |||
| SG01S-C5 | TO5 | ● | |||
| SG01M-C18 | 0.20 | TO18 | |||
| SG01M-C18ISO90 | ● | ||||
| SG01M-C5 | TO5 | ● | |||
| SG01M-C5ISO90 | ● | ||||
| SG01M-C5D | ディフューザ | ||||
| SG01D-C18 | 0.50 | TO18 | |||
| SG01D-C18ISO90 | ● | ||||
| SG01D-C5ISO90 | TO5 | ● | |||
| SG01D-C5Lens | レンズ | ||||
| SG01D-C5D | ディフューザ | ||||
| SG01L-C18 | 1.00 | TO18 | |||
| SG01L-C5 | TO5 | ||||
| SG01L-C5D | ディフューザ | ||||
| SG01F-C5 | 1.82 | TO5 | |||
| SG01XL-C5 | 7.60 | TO5 |
UVインデックス (ISO17166準拠)
メーカー情報
sglux GmbH（エスジールクス）
2003年設立、ドイツ・ベルリンのUVセンサ専門メーカー。
UVセンサや周辺機器の研究開発・製造を行っており、2009年からUVセンサ用SiCウェハを社内生産。ISO 9001、RoHS、REACH適合。
Q&A
|
応答速度はどれくらいですか？ |
|
センサの立ち上り/立ち下がり時間は、tr/f = 2 Pi RC (R = アンプの内部抵抗、C = フォトダイオードの静電容量) という式で計算できます。 例えばR=50Ω、C=15pF（SG01Sの場合）の時は次のように計算されます。 tr/f = 2Pi * 50 Ω * 21 * 10-12 F = 6.59 * 10-9 s = 6.59 ns |
|
検出上限はどれくらいですか？ |
|
フォトダイオードの飽和電流Isatは、開放電圧VOCとシリアル抵抗RSによって決定され、次の式に従います。 Isat = VOC / RS VOCの標準値(SiCフォトダイオード)は2.0Vで、RS = 5Ωです。 これにより、Isat = 2.0 V / 5 Ω = 0.4 A = 400 mA と計算されます。 飽和放射強度zは、z = Isat / (S * A) (S=フォトダイオードの感度、A=受光面積)で計算できます。 S の一般的な値は 0.13 A/W で、A = 0.06 mm2 (SG01Sの場合) の時、次のように計算されます。 zsat = 0.4 A / (0.130 A/W * 6 * 10-8 m2 ) = 51.28 MW/m2 = 5.13 kW/cm2 |
|
代表的な立ち上がり/下がり時間はどれくらいですか？ |
||||||||||||
|
下表をご参照ください。
|
|
UVCフォトダイオードはDVGW W294(2006)に準拠していますか？ |
|
はい。f1,Z は 0.25 より小さいです。 |
|
耐圧性はどれくらいですか？ |
|
SiCフォトダイオードは密閉されており、理論的には0Paの真空下でも使用できます。 ※あくまで理論値であり、保証値ではありませんことをご了承ください。 |
