パルス/連続発光 熱型 赤外光源(1~20µm)

ブロードな赤外発光の熱型光源です。
チョッパ不要でパルス発光可能なシリーズもございます。

【特長】
・高い放射率
・幅広い発光波長域(窓無しの場合、紫外~遠赤外)
・省スペース化に貢献する小型パッケージ

アプリケーション

  • NDIR ガス計測

・大気ガスモニタリング(CO2、CO)

・排気ガス測定(SOx、NOx)

・可燃性ガス計測(メタン、プロパンなどHC系)

・燃焼モニタリング(天然ガス、バイオガス)

・冷媒ガス測定(フロン、代替フロン)

・麻酔ガス測定(笑気ガスなど)

  • 生体成分分析

・血液・尿中のグルコース濃度計測

・生体ガス計測



  •  赤外線照射実験

・任意波長の照射

・検知器の動作確認 など

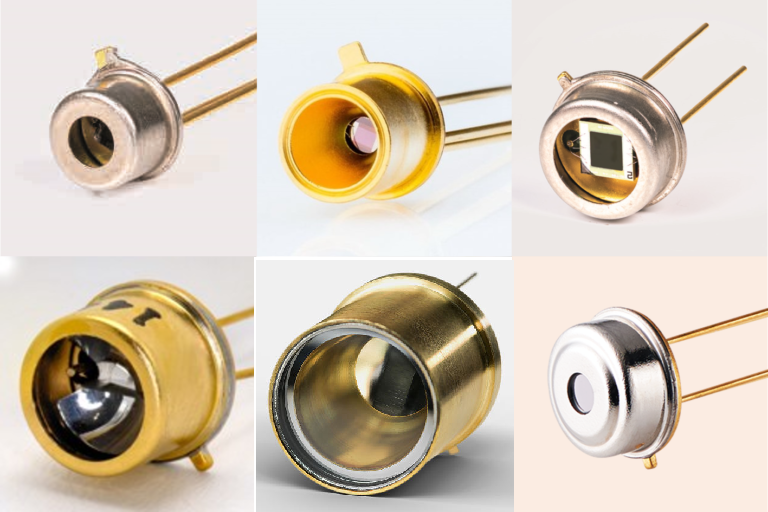

ラインナップ(パルス発光)

Micro-Hybrid Electronic社製 メンブレン発光体、高速応答・長寿命

低価格モデル

JSIR340シリーズ

窓なし

スタンダードモデル

JSIR350シリーズ

封入ガス・窓・SMDあり

高放射率モデル

JSIR360シリーズ

封入ガス・窓あり

INFRA SOLID社製 フィラメント発光体、高い放射率

SMDモデル

HISsmdシリーズ

窓あり・SMD

スタンダードモデル

HISbasicシリーズ

封入ガス・窓あり

ハイパワーモデル

HISpowerシリーズ

封入ガス・窓あり

OPTO DIODE社製 フィラメント発光体、高い放射率

台湾OST社製 大量生産用

スタンダードモデル

SVFシリーズ

窓あり

高速パルスモデル

(PIRE PLUS) SPFシリーズ

窓あり

超低価格モデル

OIR-800シリーズ

窓あり

ラインナップ(連続発光)

アイ・アール・システム社製 フィラメント発光体、ハイパワー

スタンダードモデル

IRS-001C

窓なし

IRS-001C-01CR光源画像

スタンダードモデル

IRS-001C-01CR

フィラメント単体

IRS-FN02光源画像

ハイパワーモデル

IRS-FN02

フィラメント単体

OPTO DIODE社製 フィラメント発光体、高い放射率



標準モデル

SAシリーズ

窓あり

ハイパワーモデル

SHAシリーズ

窓あり



JSIRシリーズ

NDIR向け赤外線センサとしても評価の高いMicro-Hybrid Electronic社の赤外光源は、高い安定性と応答速度が特徴です。

豊富な窓・封入ガスオプションや耐環境密閉メタライズキャップHermeSEAL®で様々なニーズのNDIRやATR、各種分光分析に貢献します。

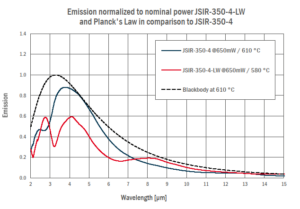

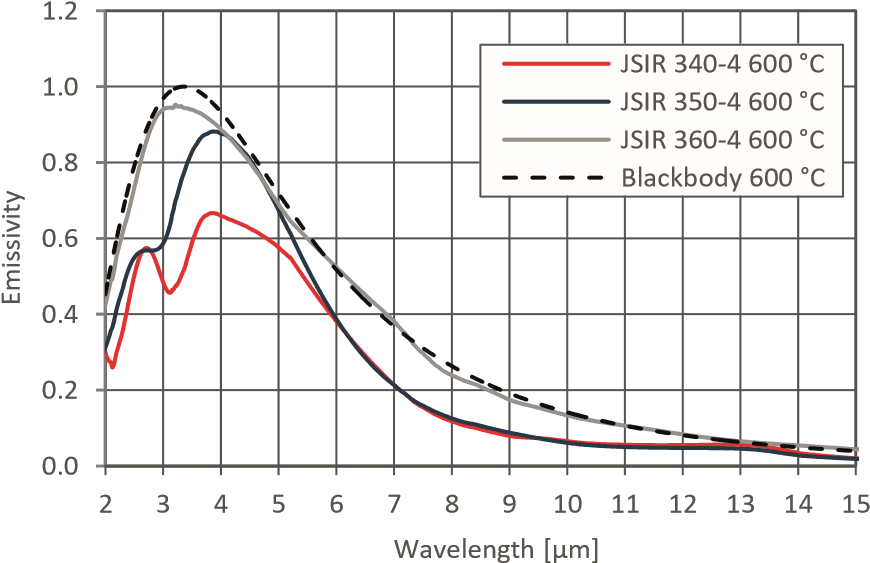

(モデル別)放射スペクトル比較グラフ

低価格 JSIR340

  • 量産向け低価格モデル JSIR340シリーズ

 量産のNDIRガス計測器(CO2、CH4、C3H8、C2H5OH)におすすめな封入ガス・窓なし低価格モデルです。

 SMDパッケージをご希望の場合はお問合せください。



  JSIR340-4 JSIR340-5

パッケージ

TO39 TO46

変調時定数

typ.17ms typ.8ms
素子有効面積 2.2x2.2mm2 1.0x1.0mm2

開口径

5.88mm 2.55mm
発光素子温度 610℃(標準入力0.6W、環境温度25℃) 610℃(標準入力0.25W、環境温度25℃)
平均寿命 5,000時間@740℃、100,000時間@610℃ 100,000時間@610℃

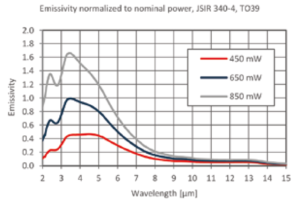

素子放射スペクトル

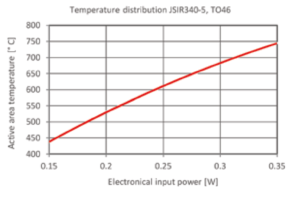

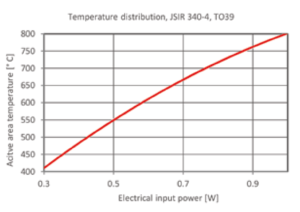

入力電源vs発光素子温度

標準ラインナップ一覧

データシート

MHE エコノミー パルス光源 JSIR-340-5 お問合せください

スタンダード JSIR350

  • スタンダードモデル JSIR350シリーズ

 NDIRガス分析(CO2、CO、NO2、NH、SOx、SF6、CH4、C3H8、C2H5OH)、分光分析におすすめなスタンダードモデルです。

 封入ガス、窓有無・種類、耐環境密閉メタライズキャップHermeSEAL®など各種オプションがお選びいただけます。

 標準品にないオプション組合せや4ch光源、SMDパッケージをご希望の場合はお問合せください。



  JSIR350-4 JSIR350-5
パッケージ TO39、TO8(4ch)、SMD TO46、SMD
変調時定数(窓無し/N2) typ.17ms typ.7ms
素子有効面積 2.2x2.2mm2

0.65x0.65mm2

開口径 TO39 キャップ付:5.8mm、リフレクタ付:6.0mm TO46 キャップ付:2.55mm、リフレクタ付:3.6mm
発光素子温度

610℃(標準入力0.6W、環境温度25℃)

850℃(最大入力0.2W、環境温度25℃)

610℃(標準入力0.175W、環境温度25℃)

850℃(最大入力0.3W、環境温度25℃)

平均寿命 100,000時間 100,000時間

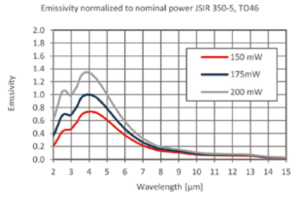

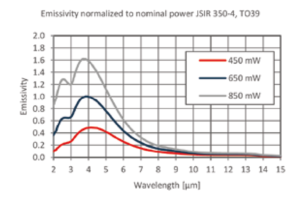

素子放射スペクトル

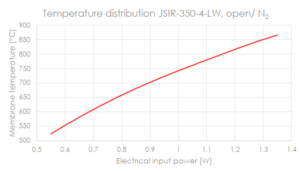

入力電源vs発光素子温度

(封入ガス別)

※N2封入はAir封入と同等

標準ラインナップ一覧

データシート

JSIR350シリーズ
オプション一覧

パッケージ(型式コード)

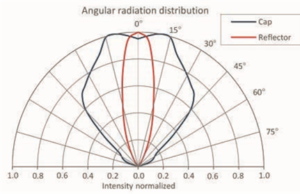

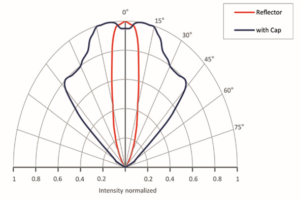

配光特性

C Cap(キャップ)

R Reflector(反射ミラー)

C Cap(キャップ)

R Reflector(反射ミラー)

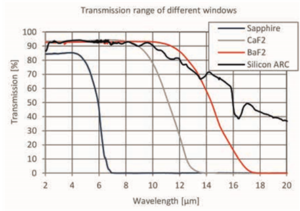

窓の透過特性

(型式コード)

O 窓無し

A1 サファイア(Sapphire)

A2 フッ化カルシウム(CaF2)

A4 フッ化バリウム(BaF2)



高温環境・高湿環境向け

耐環境密閉メタライズキャップHermeSEAL®

A7-I HS シリコン(Silicon)窓モデル:最高保管温度125℃

A1-I HS サファイア(Sapphire)窓モデル:最高保管温度185℃

封入ガス(型式コード)

O ガス封入無し

1 N2封入

2 Kr封入       その他Ne、Ar、Xeもカスタム対応可能

ハイエンド JSIR360

  • ハイエンド向け高放射率モデル JSIR360シリーズ

 高性能NDIRガス分析(CO2、CO、NO2、NH、SOx、SF6、CH4、C3H8、C2H5OH)や分光分析におすすめなハイエンド向け高放射率モデルです。

 ガス封入・窓選択をご希望の場合はお問合せください。



  JSIR360-4
パッケージ TO39
変調時定数(窓無し/N2) typ.26ms@0-63 %
素子有効面積 2.2x2.2mm2
開口径 キャップ付:5.8mm、リフレクタ付:6.0mm
発光素子温度 600℃(標準入力0.65W、環境温度25℃)
平均寿命 100,000時間@610℃
素子放射スペクトル
入力電源vs発光素子温度

パッケージ(型式コード)

配光特性

C Cap(キャップ)

R Reflector(反射ミラー)

標準ラインナップ一覧

データシート

MHE ハイエンド向けパルス光源 JSIR-360-4

フィラメント HIS

  • ハイエンド高放射率モデル HISシリーズ

 高性能NDIRガス分析や分光分析におすすめなハイエンド向け高放射率モデルです。





SMDモデル

HISsmd

スタンダードモデル

HISbasic

ハイパワーモデル

HISpower

型式 HIS20smd HIS180smd HIS550R-0 HIS550R-0WC HIS550R-AA HIS2000R-0WC HIS2000R-A300-9 HIS2000R-C300-9
パッケージ SMD3 TO-39/TO-5

TO-8

発光素子面積 0.32mm2 1.8mm2 11mm2

40mm2

放射率 >0.9 >0.9 >0.9
発光素子温度

700℃

@175mW

550℃

@390mW

600℃

@650mW

600℃

@600mW

630℃

@2.5mW

最大光出力 15mW 40mW 195mW 215mW 140mW 830mW 560mW mW
最大電力 175mW 390mW 700mW 630mW 2.5W
最大電圧 1.25V 2.8V 4.0V 3.7V 3.8V
最大電流 140mA 175mA 170mA 660mA
電気抵抗 8-9Ω 19-21Ω 21-23Ω 5-6Ω
変調周波数 14Hz 8Hz 6Hz 4Hz 4Hz

Si-ARC、サファイア

なし サファイア なし はんだ付サファイア CaF2
封入ガス

なし

なし Ar アルゴン なし N2

波長範囲

2-20µm(窓なし時) 2-20µm 2-20µm 2-6µm 2-11µm
データシート HIS20smd HIS180smd HIS550R-0 HIS550R-0WC HIS550R-AA

HIS2000R-0WC

HIS2000R-A300-9 HIS2000R-C300-9

フィラメント SVF

  • スタンダードモデル SVFシリーズ

 フィラメントの近似黒体放射(放射率0.88)が特長で、パッケージ種類、窓種類をお選びいただけます。



  SVF230
SVF350 SVF360



5M 8M 5M 8M 5M 8M

パッケージ

TO5 TO8 TO5 TO8 TO5 TO8

変調周波数

(Duty50%時)

15Hz 10Hz 7Hz
発光素子温度 最高727℃

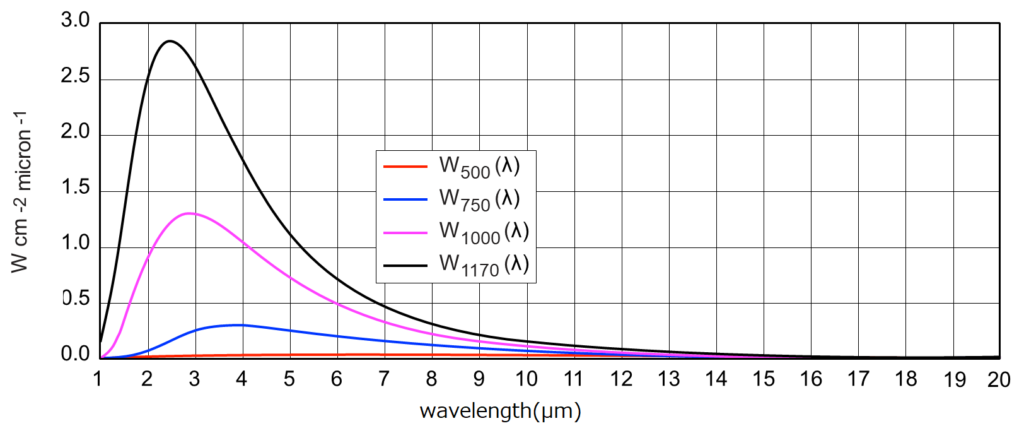

素子放射スペクトル

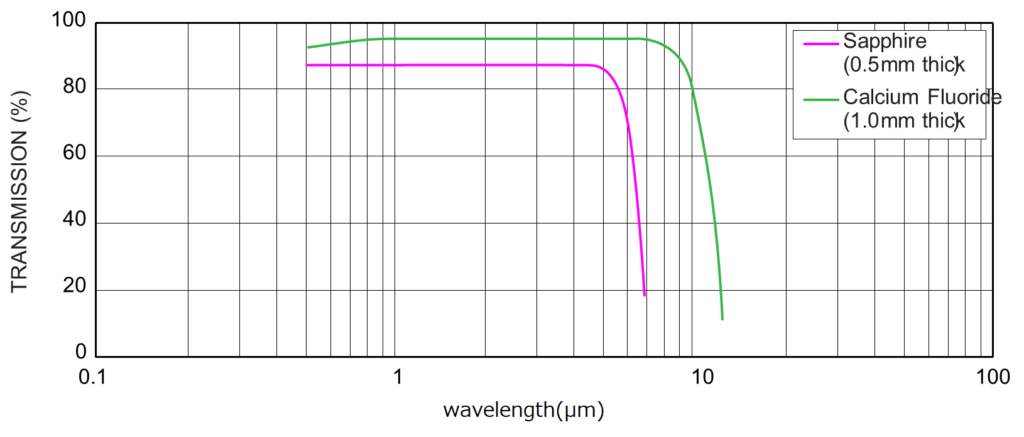

窓の透過特性

(型式コード)

2 サファイア(Sapphire)

3 フッ化カルシウム(CaF2)

標準ラインナップ一覧

データシート

Opto Diode SVFシリーズ



高速パルス SPF

  • 高速パルスモデル (PIRE PLUS) SPFシリーズ

 最高200Hzで駆動可能な高速パルスモデルです。



  SPF220-5M2

パッケージ

TO5
変調時定数(パルス幅固定2300us) 1-200Hz
発光素子温度 最高727℃

素子放射スペクトル

(サファイア窓の透過特性を参照)

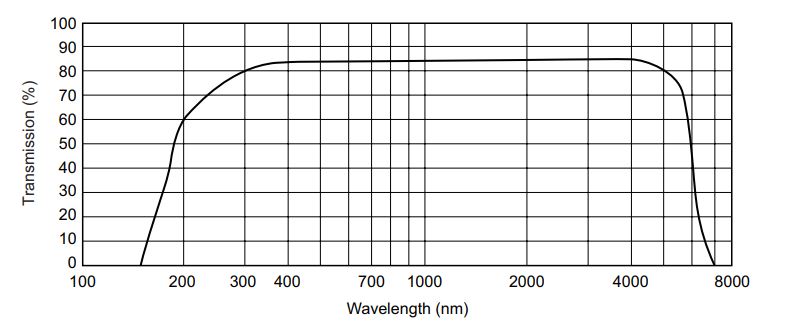

サファイア窓の特性

データシート

Opto Diode 高速パルス SPFシリーズ

駆動回路・ヒートシンク付の

セット販売もございます

評価キットオプション

もございます

PIRE PLUS 評価キット 取扱説明書

超低価格 OIR-800

  • 量産向け超低価格モデル OIR-800シリーズ

 100個以上の量産におすすめの超低価格パルス光源です。



  OIR-800

パッケージ

TO5
応答速度 40ms
素子有効面積 1.8x1.8mm
窓直径 2.5mm
発光素子温度 最高420℃

平均寿命

40,000時間@5Hz、Duty比50%

窓の透過特性

(型式コード)

F84 8-14umコート窓
FSI 無コートSi窓
FF3 無コートSiレンズ

(F35/FSAは生産終了)

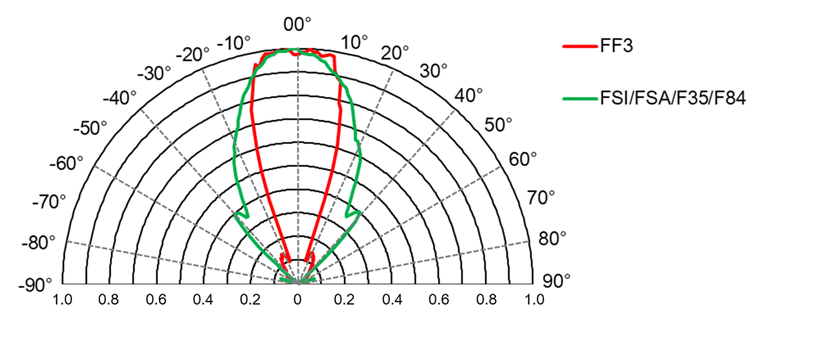

窓種別 配光特性

データシート

台湾OST 超低価格モデル OIR-800



ハイパワー IRS

  IRS-001C IRS-001C-01CR IRS-FN02
製品画像 IRS-001C-01CR光源画像 IRS-FN02光源画像

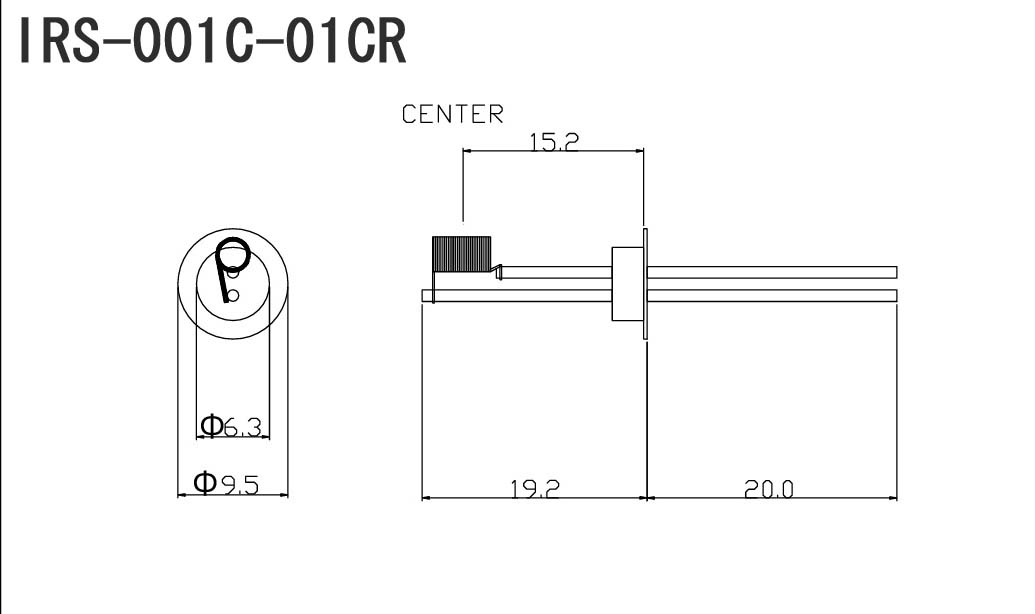

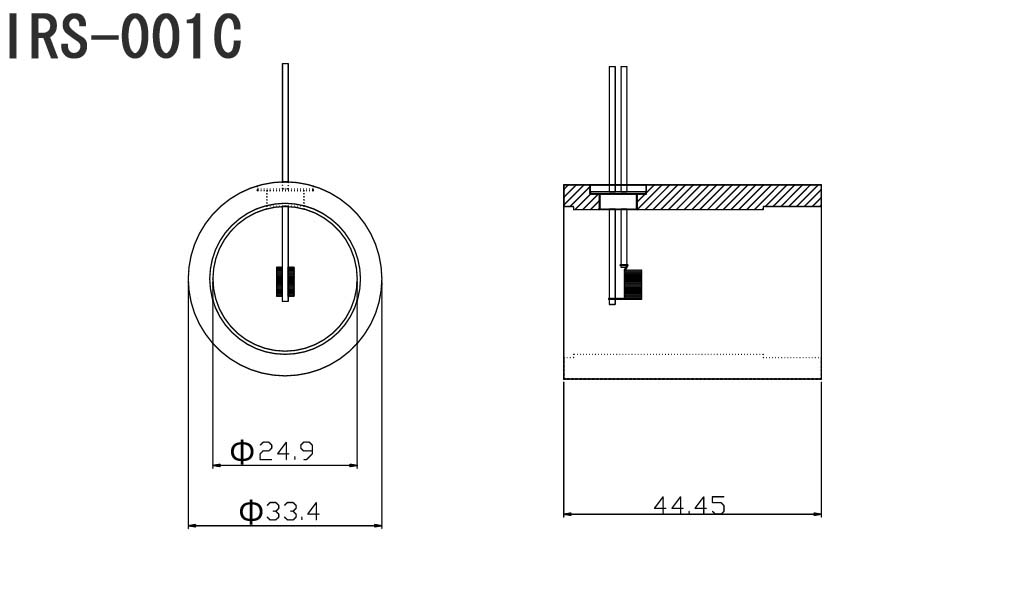

図面 IRS-001C図面 IRS-001C-01CR図面
光源温度 typ. 850~950℃ typ. 800℃
最大入力電圧 5V 10V
最大入力電流 1.6A 1.25A
放射率 0.7
ハウジング耐熱温度 150℃
平均寿命 30,000時間(大気中、定格電圧で連続使用時)


IRS-001C 参考データ

発光スペクトル

※実際には可視光成分も含まれますが、測定機器の感度波長の関係で本データでは表示されておりません。ご了承ください。

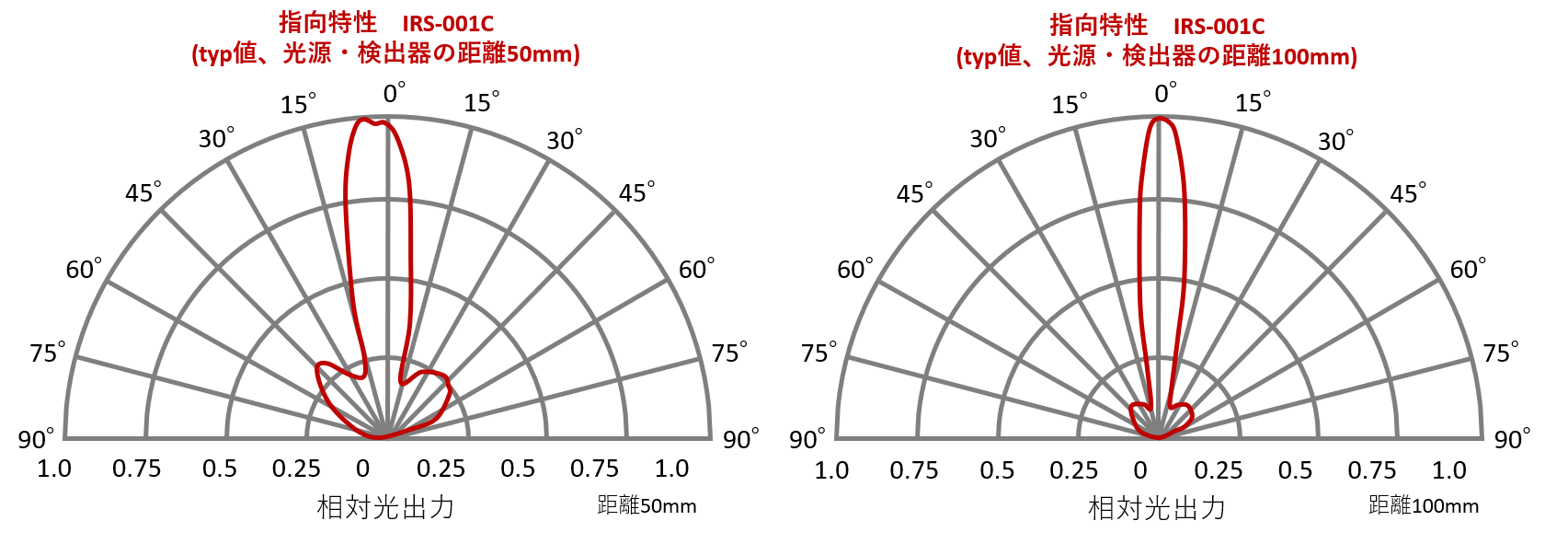

配光特性

フィラメント SA/SHA

  スタンダード SAシリーズ
ハイパワー SHAシリーズ
  SA1037-5MX SA10510-8MX

SA727-5MX

SHA1037-5M0 SHA727-5M0

パッケージ

TO5 TO8 TO5 TO5 TO5
発光素子温度 最高900℃ 最高900℃

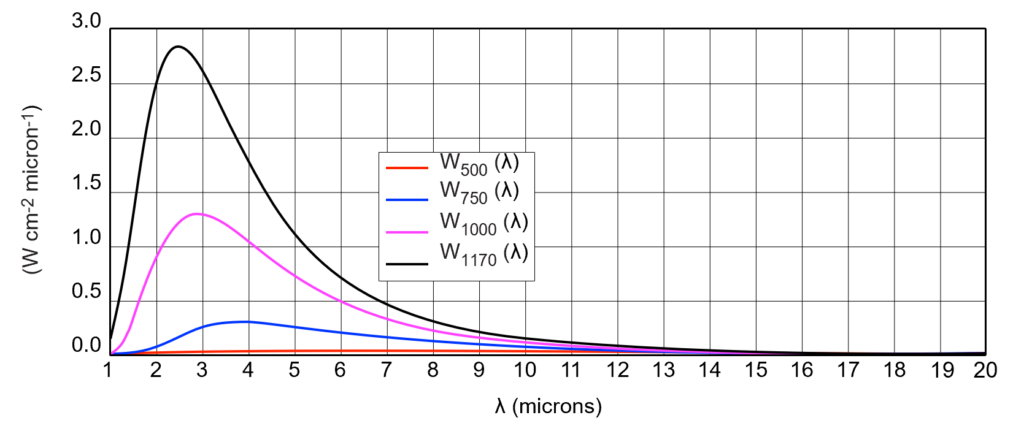

素子放射スペクトル

窓の透過特性

(型式コード)

2 サファイア(Sapphire)

3 フッ化カルシウム(CaF2)

標準ラインナップ一覧

データシート

SAシリーズ SHAシリーズ
