ハイパワー 中赤外LED(2.7~4.6µm)

2.7~4.6μmのハイパワー赤外LED光源です。

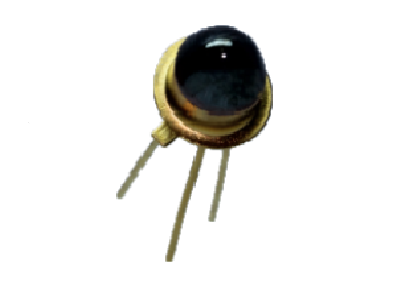

パッケージは標準的なTOパッケージで、独自のCG(カルコゲナイドガラス)レンズを搭載することにより、通常キャップ・反射ミラー付きタイプに比べ光強度が最大5倍となります。
発熱を嫌う条件や低消費電力が要求される「NDIRのガス分析」や「分光分析」におすすめです。

カタログダウンロード

特長

  • 小型、バンドパスフィルタ不要
  • 低消費電力、長寿命
  • 高速パルス発光
  • 豊富な波長ラインナップ(2.7~4.6μm)

アプリケーション

  • NDIR方式 メタン測定(CH4)

 ・船舶におけるLNG漏洩検知

 ・天然ガスプラントにおけるメタン漏洩検知

 ・下水処理施設におけるメタン濃度監視

  • NDIR方式 二酸化炭素測定(CO2)

 ・燃焼モニタリング

 ・環境ガス監視

  • ヘルスケア・生体成分分析

 ・血中、尿中グルコース測定

 ・呼気中のCO2、アセトン濃度監視

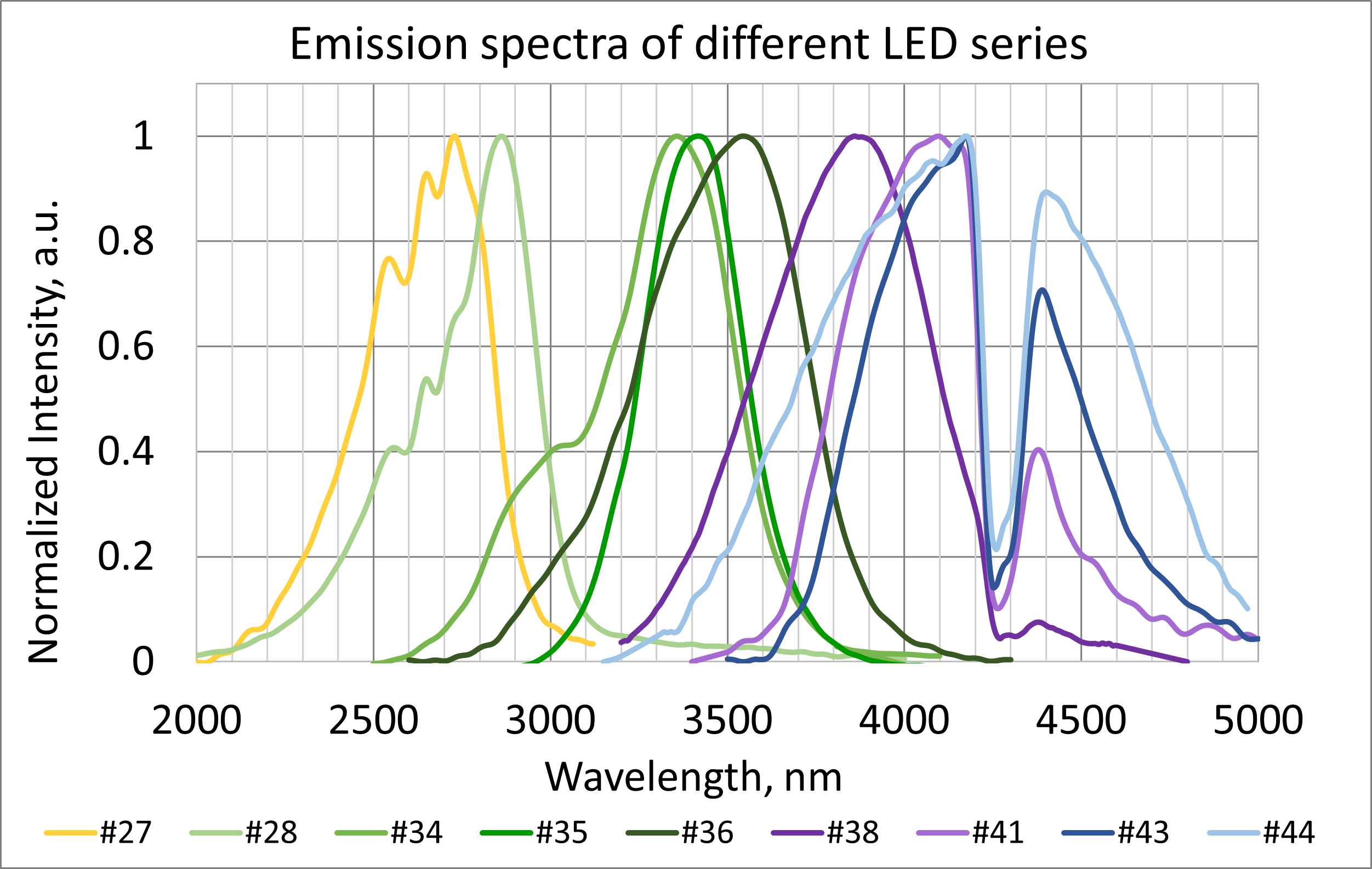

波長リスト

  • 中赤外ハイパワーLED(2.7-4.3μm)

 型名をクリックすると、データシートをご確認いただけます。

ハイパワータイプ CGレンズ付LED Lms MIR LED-CG (2.7 – 4.3 µm)

型名 ピーク波長(μm)

スペクトル

半値幅(nm)

光強度(µW)

電圧*1  [V]

(200 mA)

最大電流(mA)

動作/保管

温度範囲(℃)

QCWモード*1

(200 mA)

パルスモード*2,3

(1 A)

min max min max min

typ

min

typ

QCWモード パルスモード

Lms27LED-CG

2.70

2.79

300

500

50

150

370

1000

0.2-1.0

200

1000

 0 ~+50

Lms28LED-CG

2.83

2.90

300

500

100

300

700

2000

0.2-1.0

Lms34LED-CG

3.30

3.44

250

600

100

300

700

2000

0.2-1.3

Lms38LED-CG

3.70

3.94

400

700

80

180

500

1500

0.2-0.8

250

2000

Lms43LED-CG

4.05

4.30

400

1200

80

180

500

1500

0.2-0.8

*1 QCW=擬似連続発光。周波数:0.5 kHz、パルス幅:1ms、デューティ比:50% *2 周波数:0.5 kHz、パルス幅:20μs、デューティ比:1%*3 サンプルテストデータ。記載のないパラメータは全てのデバイスでテストされています。*4 温度範囲はパッケージの種類によって異なる場合があります。

上記仕様は予告無く変更される場合があります。
