港湾でのクレーン作業や、船舶のドッキングの際の位置決めなど、作業効率化を目的としたアプリケーションや、 無人航空機の飛行高度確認、着陸支援などの、能動的なセンシングシステムとしてのアプリケーションに。 距離測定が必要な様々な用途に、高性能に測定できる、レーザー距離計をご紹介いたします。
製品情報PRODUCT INFO
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- 分光測定
- 赤外カメラ
- ガス検知カメラ
- レーザー距離計
- 防衛用途関連製品
- その他計測機器・装置
光部品・モジュール
- 光源
-
窓・フィルタ・レンズ
- 赤外窓・ウインドウ
-
赤外レンズ(結像・集光用)
- ゲルマニウム(Ge)レンズ (透過波長帯1.8~23μm)
- シリコン(Si)レンズ (透過波長帯:1.2~15μm / 25~300μm)
- サファイア(Al2O3)レンズ (透過波長帯:0.17~6.5μm)
- フッ化カルシウム(CaF2)レンズ (透過波長帯:0.13~12μm)
- フッ化バリウム(BaF2)レンズ (透過波長帯:0.15~12μm)
- セレン化亜鉛(ZnSe)レンズ (透過波長帯:0.5~22μm)
- 硫化亜鉛(ZnS)レンズ (透過波長帯:0.37~14μm)
- カルコゲナイドガラスレンズ (透過波長帯:0.75~14μm)
- ダイヤモンドレンズ (透過波長帯:220nm~THz・マイクロ波)
- 赤外ビューポート(フランジ付)
- 光学フィルタ
- 赤外カメラレンズ
- センサ(検出器)
- 周辺光学系
- 赤外分光用 試料基板
- ガスセンサ(濃度測定モジュール)
光学部品向け非接触検査・評価装置
その他光学機器・部品

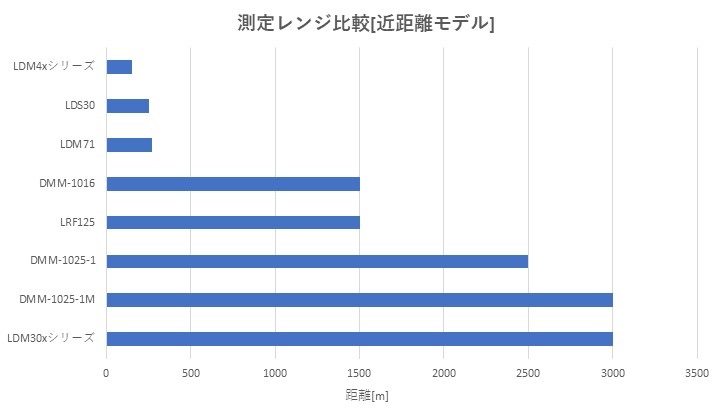

近距離測定用レーザー距離計モジュール
アプリケーション
- 位置情報作成
- 土木、建築での概算見積用簡易計測
- 船舶接岸誘導システム
- 船舶ドッキングの際の位置決め
- クレーンや車両の衝突防止
- 樹高測定
- 地質調査
- 災害現場調査
- 救難救助
- 事故検分
- 報道支援
- サイロのレベル測定
- レーザー高度計
- GPSと連係した効率マッピング作業等
- 無人航空機の飛行高度確認

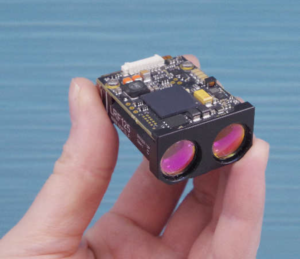

各種モデル・仕様
モデル
|
![]() |
波長 |
905nm |
クラス |
Class 1 |
広がり角[mRad] |
2.5*0.5 |
全測定範囲 |
0…1,500 m |
測定精度 |
0.1 – 1 m |
測定時間 |
0.25 / 0.65 / 1.1 秒 |
ターゲット検知数 |
3 |
重量 |
26 g |
サイズ[L*W*H] |
48*34*20 mm |
入力電圧 |
3 – 5.4 V |
消費電力 |
測定時 < 1 W / スタンバイ時 < 0.2 W |
インターフェース |
UART 3.3 V |
動作温度 |
-32 – +60℃ |
上記仕様は予告無く変更する場合があります。
モデル |
![]() |
![]() |
![]() |
![]() |
|||
---|---|---|---|---|---|---|---|

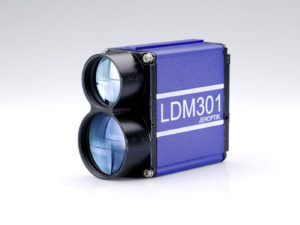

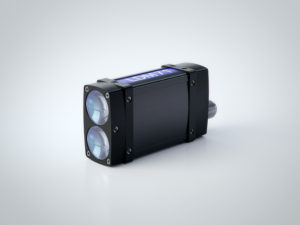

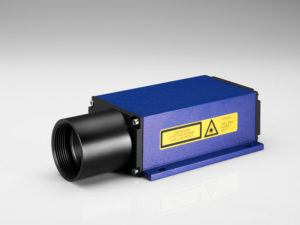

LDM42 | LDM71 | LDS30 | LDM301 | LDM302 | |||
波長 | 650nm(レーザークラス2) | 905nm(レーザークラス1) | |||||
全測定範囲 | 0.1~150 m | 0.2~270 m | 0.2~250 m | 0.5~3000 m | |||
測定範囲 (自然物) |
0.1~30 m |
0.2~125 m(反射率80%) 0.2~70m(反射率10%) |
0.2~30m(反射率10%) | 0.5~300m(反射率80%) |
0.5~500m(反射率80%) 0.5~200m(反射率6%) |
||
測定範囲 (反射板) |
~150 m | 0.5~270 m | 10~250m | 30~3000m | |||
測定精度 | ±3mm(+15~30℃) | ±5mm((-40)-10~+50℃) | ±60mm(単発測定、1 σ) | ±50mm | ±60mm | |||
再現性 | ≤0.5mm | ±25mm(単発測定、1 σ) | ±20mm | n/a | ±20mm | ||
測定値分解能 | 0.1mm | 1 mm(decimal output≦15MHz) | 1mm | ||||
最大測定周波数 |
0.17-6.25Hz 10Hz、50Hz@ターゲット反射率≥80% |
40kHz | 30kHz(binary output) | 15kHz(decimal or binary output) | 2kHz | 10kHz(モデル固有値) | 100Hz | ||
ビーム発散角 | 0.6mrad | 2mrad x 0.4mrad | 3mrad x 1mrad | 1.7mrad | 10 mrad(モデル固有値) | 3.7mrad | ||
インターフェース |
RS-232(max. 38.4Kbaud) RS-422(max. 38.4Kbaud)
|
RS-232・RS-422 | RS-232・RS-422 |
RS-232・RS-422(max. 460.8Kbaud)・ Profibus DP-V0 Slave・ SSI 24-bit |
RS-232・RS-422(max. 460.8Kbaud) | ||
切替出力 | 1x | 2x “high side” | 2x “high side”(up to 0.2A) |
2x “high side”(up to 0.2A・ short-circuit-proof・adjustable windowing) |
|||
アナログ出力 | 可 | 4mA~20mA | |||||
トリガ | 可 | 1x in/out | n/a | 1x in/out(up to 30 V DC・ flank / delay adjustable) | |||
測定モード | 単発・連続・距離トラッキング | 単発・連続 | 単発・連続・平均・外部トリガ・近接範囲抑制・ウィンドウイング | ||||
コネクタ | 12-pole M16 |
12-pole M12(Binder 713 series) |
12-pole M16 (Binder 423) |
5-pole M12 B-encoded (Binder 766) |
|||
表示/制御 | LED | n/a | LED | ||||
電源供給 | 10VDC~30VDC | ||||||
最大消費電力 | 通常時 1.5W | Heating mode 24W | 3W | 通常時 5W | Heating mode 24VDC : 11.5W | ||||
動作温度 | 通常時 -10℃~+50℃ | Heating mode -40℃~+50℃ | -20℃~+60℃ | -20℃~+50℃ | -40℃~+60℃ | |||
保管温度 | -40℃~+70℃ | -40℃~+70℃ | |||||
湿度 | 10%~90%(結露なきこと) | 15%~90%(結露なきこと) | |||||
Integrated Heating | オプションで追加可能 | 可 | 不可 | 可 | |||
衝撃/振動 | – | DIN ISO 9022-3 | |||||
防水 | IP 65 | IP67 | |||||
EMC | EN 61326-1 | ||||||
サイズ (L×W×H) |
205 x 96 x 50 mm | 98 x 46 x 25 mm | 86 x 45 x 45 mm | 136 x 57 x 104 mm | |||
重量 | 760g | 140g | 125g | 800g |
上記仕様は予告無く変更する場合があります。

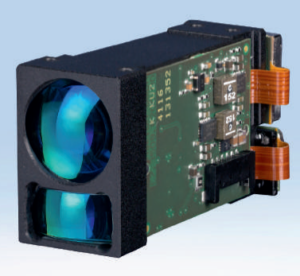

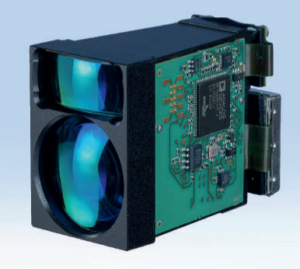

モデル |
|
|
|
DMM-1016 |
DMM-1025-1 |
DMM-1025-1M |
|
波長 |
905nm |
||
クラス |
Class 1 |
Class 1M |
|
広がり角[mRad] |
1.4*0.4 |
||
全測定範囲 |
20…1,500 m |
20…2,500 m |
20…3,000 m |
NATOターゲット |
― |
||
人間大ターゲット |
700 m |
1,100 m |
1,600 m |
測定精度 |
<± 0.5 m |
||
測定分解能 |
0.1 m | ||
測定時間 |
~0.6秒 |
||
ターゲット検知数 |
― | ||
重量 |
< 35g |
< 50g |
|
サイズ[L*W*H] |
19*28*49 |
28*39*49 |
|
入力電圧 |
1.8~5.2VDC |
||
消費電力 |
1W | ||
インターフェース |
UART |
||
動作温度 |
-35~+65℃ |
-32~+55℃ |
上記仕様は予告無く変更する場合があります。
