高温平面黒体炉SR800N-HT
特長
- 高温: ～600℃
- 大口径: ～35インチ
- NIST準拠
- 高安定性
アプリケーション
- 赤外線測定装置の温度較正試験に最適
- 放射温度計や赤外線カメラなどの温度較正試験に最適
- 宇宙･防衛用赤外線機器試験に最適
操作性
- コントローラのフロントパネルで温度設定
- デジタル温度表示
- コンピュータで黒体炉本体やオプションを制御可能

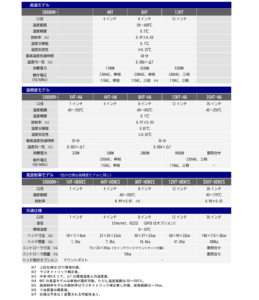

基本仕様 比較
| 型式 | SR800N-4A-HT | SR800N-8A-HT | SR800N-12A-HT | SR800N-35A-HT | |
|---|---|---|---|---|---|
| 口径 | 4インチ | 8インチ | 12インチ | 35インチ | |
| 温度範囲 | 50～600℃ | 50～250℃ | |||
|
温度分解能 |
0.1℃ | ||||
| 温度精度 | 0.5℃ | ||||
|
温度安定性 |
±0.25℃（15分経過後） | ||||
|
最高温度到達時間 |
60分 | ||||
| 温度均一性 | 0.006×黒体炉温度（80％のエリア、100℃以上） | ||||
| 放射率 | 0.97±0.03（ラジオメトリック補正込み） | ||||
| ヘッド寸法 |
220x160x292mm | 365x200x400mm | 490x225x570mm | 1308x1300x280mm | |
| ヘッド重量 |
7.2kg | 18.4kg | 41.8kg | 300kg | |
|
コントローラ |
342×310×133mm、10kg、19インチラックマウント対応 | ||||
| 通信 | イーサネット、RS232（オプション：GPIB） | ||||
| 電源 | 115V |
単相115VAC、50/60Hz typ10A、max12.5A |
三相115VAC、50/60Hz typ19A、max20A |
三相115VAC、50/60Hz Typ26A、max32A |
ー |
| 230V |
単相230VAC、50/60Hz typ6A、max12.5A |
単相230VAC、50/60Hz Typ18A、max20A |
三相230VAC、50/60Hz Typ13A、max30A |
三相230VAC、50/60Hz Typ25A、max30A |
|
上記仕様は予告無く変更する場合があります。
