超高温キャビティ黒体炉

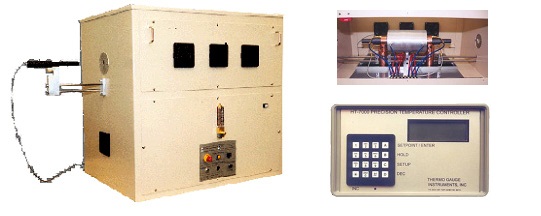

超高温高速キャビティ黒体炉HT-5500/HT-9500
特長
- 高温: ～3000℃
- 高速昇温: 200秒(常温から3000℃まで)
アプリケーション
- 高温域の赤外線測定装置の温度較正試験に最適
- 宇宙･防衛用赤外線機器試験に最適
規格・基準
- NIST(米)、NRNM(日)など準拠
仕様
HT-9500基本仕様
| 型式 | HT-9500-IA | HT-9500-II | HT-9500-III | HT-9500-IV |
|---|---|---|---|---|
| 口径 | φ15.8mm (5/8″) |
φ25.4mm (1″) |
φ38.1mm (1.5″) |
φ50.8mm (2″) |
| 温度範囲 900nmパイロメータ |
500～3000℃ | 500～2500℃ | ||
| 温度範囲 1600nmパイロメータ |
300～2000℃ | |||
| 昇温時間 | 200秒 | 300秒 | 500秒 | 800秒 |
| ガスパージ・フローレート | 3 feet^2/時 | 10 feet^2/時 | 20 feet^2/時 | 30 feet^2/時 |
| 冷却水 | 5ガロン/分 | 10ガロン/分 | ||
電力: 単層AC400/480V 50/60Hz 48kW、その他: アルゴンガス、冷却水
HT-5500基本仕様
| 型式 | HT-5500-IA | HT-5500-II | HT-5500-III | HT-5500-IV |
|---|---|---|---|---|
| 口径 | φ15.8mm (5/8″) |
φ25.4mm (1″) |
φ38.1mm (1.5″) |
φ50.8mm (2″) |
| 温度範囲 900nmパイロメータ |
500～3000℃ | 500～2500℃ | ||
| 温度範囲 1600nmパイロメータ |
300～2000℃ | |||
| 昇温時間 | 300秒 | 400秒 | 500秒 | 800秒 |
| ガスパージ・フローレート | 3 feet^2/時 | 10 feet^2/時 | 20 feet^2/時 | 30 feet^2/時 |
| 冷却水 | 5ガロン/分 | 7ガロン/分 | ||
電力: 単層AC400/480V 50/60Hz 48kW、その他: アルゴンガス、冷却水
上記仕様は予告無く変更する場合があります。

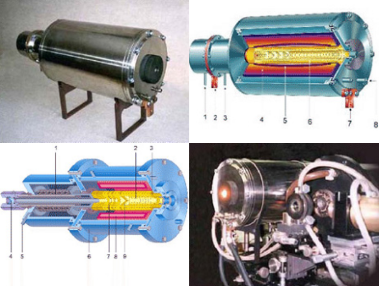

超高温キャビティ黒体炉BB-3500
特長
- 高温: ～3500K
- 大口径: ～φ40mm
- 高放射率: 0.999
アプリケーション
- 赤外～紫外測定装置の基準光源に最適
- 宇宙･防衛用赤外線機器試験に最適
仕様
| 型式 | BB3500MP | BB3500 | BB3200pg | BB Pyro |
|---|---|---|---|---|
| 口径 (炉口径) |
～φ40mm （φ57mm） |
～φ25mm (φ38mm) |
～φ22mm (φ37mm) |
～φ19mm (38mm) |
| 温度範囲 | 2000K～3500K | 1800K～3500K | 1300K～3200K | 1500K～3300K |
| 放射率 | 0.999 | 0.9985 | ||
| 電力 | Max.25V Max1000A |
Max.30V Max800A |
Max.30V Max700A |
Max.25V Max370A |
| 用途 | 大口径試験用 | UV試験用 | 高温精密測定用 | ローコストタイプ |
必要設備: アルゴンガス、冷却水
上記仕様は予告無く変更する場合があります。

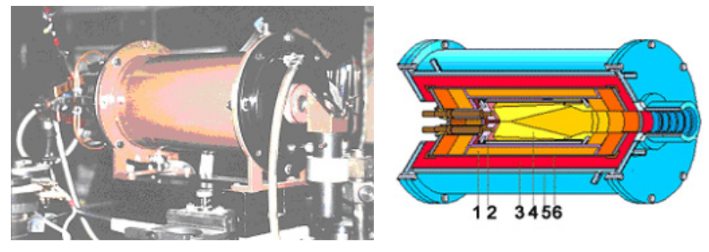

超高温キャビティ黒体炉BB-2900/BB200
特長
- 高温: ～2900K
- 大口径: ～φ60mm
- 高放射率: 0.999
アプリケーション
- 高温域の赤外線測定装置の温度較正試験に最適
- 工業用パイロメータの校正に最適
- 宇宙･防衛用赤外線機器試験に最適
仕様
| 型式 | BB22P | BB39 | BB2000 |
|---|---|---|---|
| 口径 (炉口径) |
～φ14mm （φ22mm） |
～φ30mm (φ39mm) |
～φ60mm (φ90mm) |
| 温度範囲 | 1600K～2900K | 1000K～2500K | 800K～2000K |
| 放射率 | 0.999 | 0.996 | 0.999 |
| 電力 | Max.20V Max350A |
TBD | Max.40V Max200A |
| 用途 | 高温精密測定用 | パイロメータ校正用 | |
必要設備: アルゴンガス、冷却水
上記仕様は予告無く変更する場合があります。
