【結像・集光用レンズ】
ガス分析、放射温度計、中赤外カメラレンズに最適なCaF2レンズです。
紫外・可視から9μm付近まで反射防止コート無しでもほぼ90%前後の高い透過率があります。キズや水には若干弱いため、室内での使用に向いています。
結像・集光用でなく、放射温度計や赤外カメラ用「のぞき窓」「保護窓」については、『窓・ウインドウ』をご参照ください。
製品情報PRODUCT INFO
- ホーム
- 製品情報
- 光部品・モジュール
- オプティクス(光学部品)
- 赤外単レンズ(結像・集光用)
- フッ化カルシウム(CaF2)レンズ (0.13~12μm)
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス(光学部品)
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8~23μm)
- シリコン(Si)窓 (1.2~15μm)
- サファイア(Al2O3)窓 (0.17~6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13~12μm)
- フッ化バリウム(BaF2)窓 (0.15~12μm)
- セレン化亜鉛(ZnSe)窓 (0.5~22μm)
- 硫化亜鉛(ZnS)窓 (0.37~14μm)
- ダイヤモンド窓 (220nm~THz・ミリ波・マイクロ波)
- カルコゲナイドガラス窓 (0.75~14μm)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット
- 光学フィルタ
- 赤外単レンズ(結像・集光用)
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー(フレキシブル導波管)
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ(検出器)
- 紫外線センサ・UV照度計
- ガスセンサ・ガス分析計
-
ダイヤモンド製品
- ダイヤモンド 真空窓
- CO2レーザ用 ダイヤモンド窓
- マイクロ波・THz用 ダイヤモンド窓
- X線用 ダイヤモンド窓
- ダイヤモンド X線フィルタ
- ダイヤモンド X線反射ターゲット
- ダイヤモンド 透過ターゲット
- CVDダイヤモンド X線ビームモニター
- ダイヤモンドレンズ (220nm~THz・マイクロ波)
- ダイヤモンド ATRプリズム
- ダイヤモンド ブリュースターウィンドウ
- ダイヤモンド ビームスプリッタ
- ダイヤモンドディスク / ダイヤモンドウェハ
- ダイヤモンド リキッドセル
- ダイヤモンド 箔/薄膜
- 超高精度ダイヤモンドボール
- ダイヤモンド製 ドームツイーター
- ダイヤモンド ヒートスプレッダ・ヒートシンク
- ダイヤモンド窓 (220nm~THz・ミリ波・マイクロ波)
- CVDダイヤモンド製 耐摩耗部品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI(Clyde HyperSpectral Imaging and Technology Ltd)
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir(Ophir Optronics Solutions Ltd.)
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD(SemiConductor Devices)
- Sierra-Olympia(Sierra-Olympia Technologies Inc.)
- StingRay(Div. of G&H)
フッ化カルシウム(CaF2)レンズ (0.13~12μm)
特長
- 反射防止コートなしでも90%以上の高透過率。
- 可視も透過するので、目視での装置内部観察や可視レーザーマーカーによる測定位置の視認も同時にできます。
- 若干潮解性があるため、室内での使用に適しています。
- 組レンズの色収差の除去にも効果的。

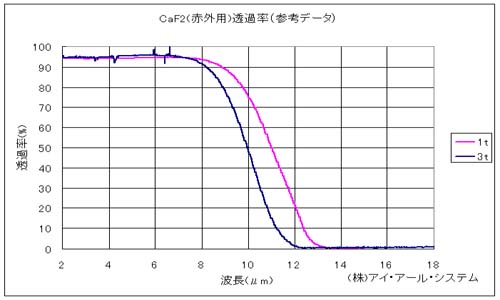

*分光透過特性は、厚み、メーカー、ロットにより異なります。
用途
- NDIRガス計測
- 放射温度計
- 遠赤外カメラレンズ
在庫品・お見積り
- 一部、短納期・低価格でご購入いただける在庫品がございます。
- ご希望の製品が在庫品リストにない場合、下記項目をご指定の上お見積りをご依頼ください。
・レンズ形状:平凸、平凹、メニスカス、非球面、穴あき
・レンズ直径:
・中心厚:
・焦点距離(もしくは曲率半径):
・数量:
・その他ご希望の詳細仕様(コバ厚、各種公差等)
- 結像・集光用でなく、放射温度計や赤外カメラ用「のぞき窓」「保護窓」については、『窓・ウインドウ』をご参照ください。
