プリアンプ内蔵 SiCフォトダイオード
【 高耐久・低暗電流・低温度依存で可視光不感 】
・最小1.8pW/cm² ~ 最大18W/cm²の紫外線を検出
・ブロードバンドUV、UVA、UVB、UVC、UVインデックス向け波長帯ラインナップ
・防水ハウジングなどの豊富なオプションと周辺機器
製品情報PRODUCT INFO
- ホーム
- 製品情報
- 光部品・モジュール
- 紫外線センサ・UV照度計
- UVセンサ TOCON (プリアンプ内蔵SiCフォトダイオード)
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス（光学部品）
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8～23μm)
- シリコン(Si)窓 (1.2～15μm)
- サファイア(Al2O3)窓 (0.17～6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13～12μm)
- フッ化バリウム(BaF2)窓 (0.15～12μm)
- セレン化亜鉛(ZnSe)窓 (0.5～22μm)
- 硫化亜鉛(ZnS)窓 (0.37～14μm)
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- カルコゲナイドガラス窓 (0.75～14μm)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット
- 光学フィルタ
- 赤外単レンズ（結像・集光用）
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー（フレキシブル導波管）
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ（検出器）
- 紫外線センサ・UV照度計
- ガスセンサ・ガス分析計
-
ダイヤモンド製品
- ダイヤモンド 真空窓
- CO2レーザ用 ダイヤモンド窓
- マイクロ波・THz用 ダイヤモンド窓
- X線用 ダイヤモンド窓
- ダイヤモンド X線フィルタ
- ダイヤモンド X線反射ターゲット
- ダイヤモンド 透過ターゲット
- CVDダイヤモンド X線ビームモニター
- ダイヤモンドレンズ (220nm～THz・マイクロ波)
- ダイヤモンド ATRプリズム
- ダイヤモンド ブリュースターウィンドウ
- ダイヤモンド ビームスプリッタ
- ダイヤモンドディスク / ダイヤモンドウェハ
- ダイヤモンド リキッドセル
- ダイヤモンド 箔/薄膜
- 超高精度ダイヤモンドボール
- ダイヤモンド製 ドームツイーター
- ダイヤモンド ヒートスプレッダ・ヒートシンク
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- CVDダイヤモンド製 耐摩耗部品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympia（Sierra-Olympia Technologies Inc.）
- StingRay（Div. of G&H）
UVセンサ TOCON (プリアンプ内蔵SiCフォトダイオード)
アプリケーション
| UV照射管理 | 火炎検知 | 安全管理 |
 |
 |
 |
|
紫外線ランプ・LEDの出力/照度 |
火災検知・燃焼モニタリング |
UV照射・積算線量モニタリング |
特長
| 「プリアンプ内蔵 SiCフォトダイオード」の特長 | |
| コンパクト |
TO5パッケージにSiCフォトダイオードとプリアンプ回路を収納 |
| 使用までの手間が少ない | 電源と電圧計に繋ぐだけでUV測定が可能 |
| 長寿命 |
SiCフォトダイオードは、Siフォトダイオードなどの紫外線センサと比較して UV照射への耐性が高いため、長期間安定した性能を発揮 |
| 可視光不感 |
Siフォトダイオードなどのセンサと異なり可視光に感度がないため、 可視光の影響を受けずにセンシングが可能 |
| 温度依存性が低い | 環境温度の影響を受けにくく、低温から高温まで安定した性能を発揮 |
| メーカー「sglux社」の特長 | |
| 豊富なラインナップ |
UVセンサ専業メーカーならでは豊富なラインナップ |
| 1個から購入可能 | 少量でも販売しているため、研究用や評価用としてお気軽に購入可能 |
| 低価格、短納期 | 標準品は在庫販売しており、短納期でお届け可能 |
| サポート充実 | お客様の様々なご質問・ご要望にも丁寧に対応 |
選定の手引き
検出波長帯（または素子種類）ごとに、多数の照度レンジやオプティクスタイプがございます。
| ❶ 検出波長帯・素子種類 |
❷ 測定照度レンジ |
|
|
Broadband UV (221~358nm) UVA (309~367nm) UVB (231~309nm) UVC (225~287nm) |
UVインデックス (ISO17166準拠) ブルーライト（2006/25/EC準拠） GaP（240~560nm） Si（290~1010nm） |
最小「1.8 pW～18 nW」 最大「1.8 mW～18 W」 |
| ❸ その他 |
||||
|
EN298 |
ISO17166 |
large chip |
fast response | 2006/25/EC |
|
EN298規格準拠 （火炎・バーナー検知用） |
ISO17166規格準拠 （UVインデックス用） |
素子面積が1mm² （感度を最大化） |
高速応答モデル （水素火炎検知用） |
ガイドライン2006/25/EC準拠 |

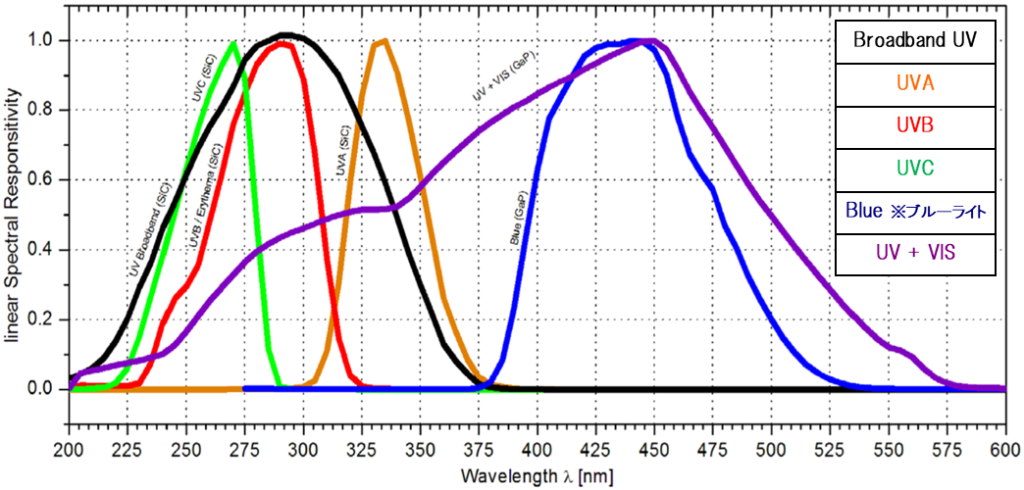

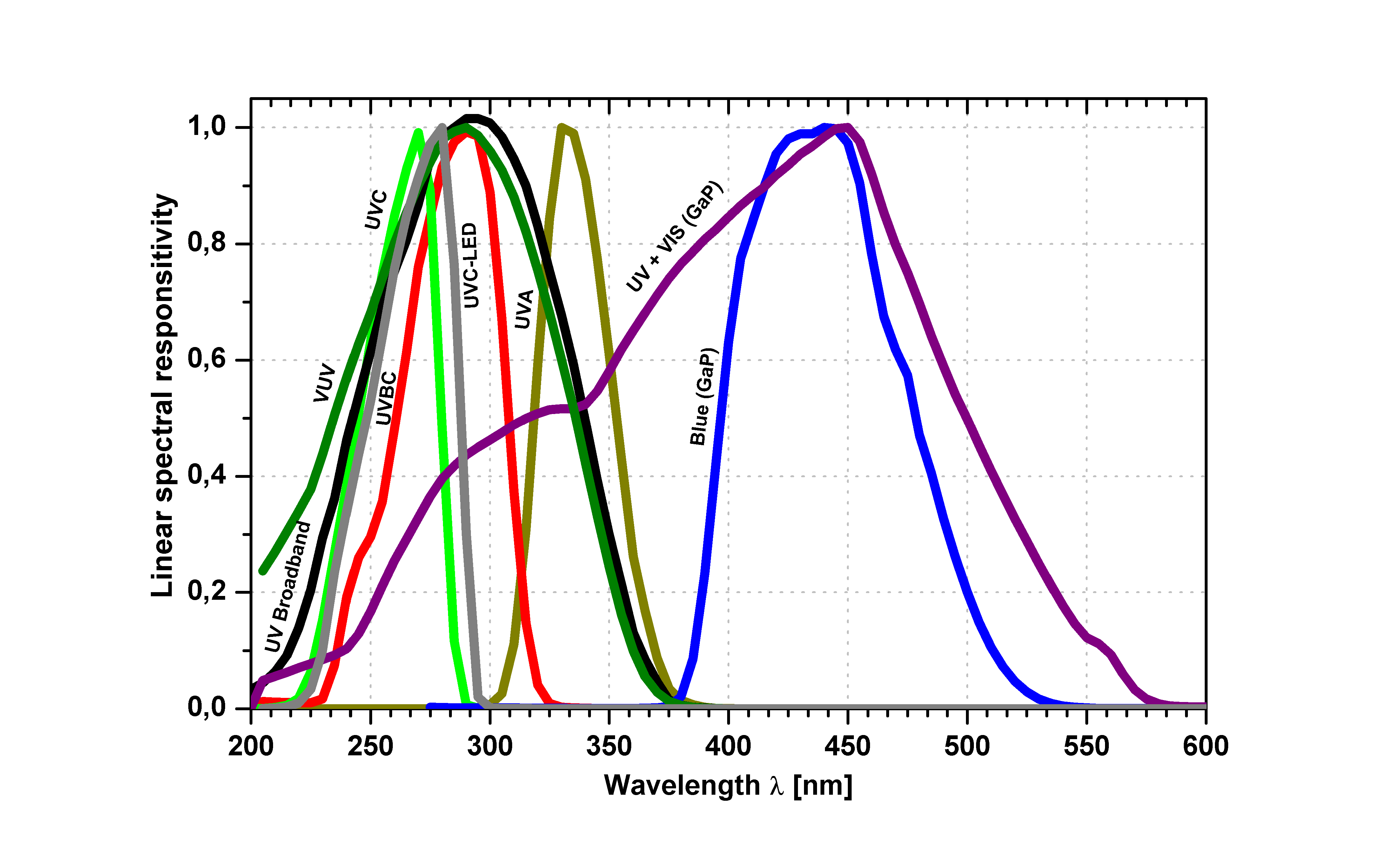

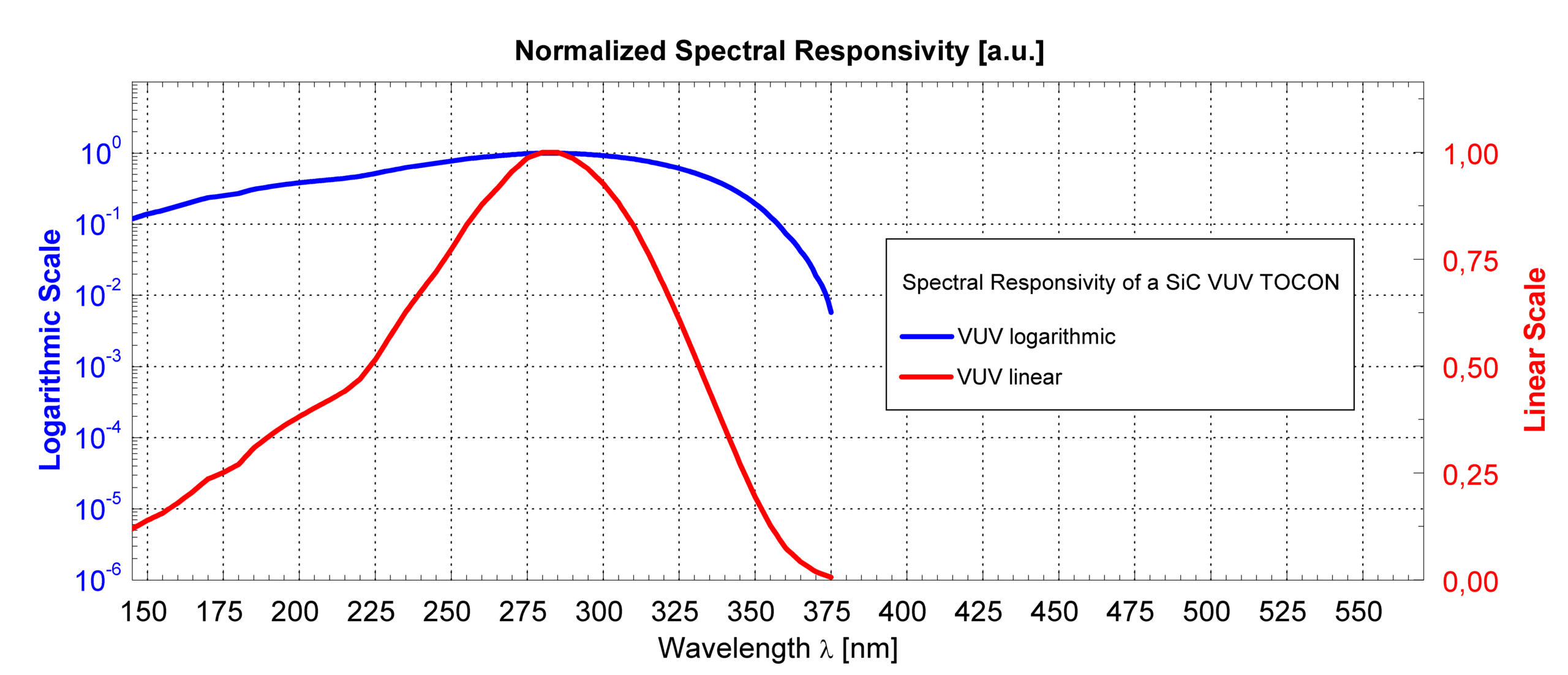

検出波長帯(分光感度)
| 【オプション】プローブ (ハウジング) |
||||
|
TOCON steel housing |
TOCON_N steel housing |
TOCON PTFE housing |
TOCON Water PTFE Housing |
TOCON Water Steel Housing |
|
|
|
|
|
|
|
M12x1 thread length 32 mm |
M12x1 thread length 39.5 mm |
M12x1 thread length 31 mm |
G1/4″ thread 防水（最大10 bar） |
G1/4″ thread 防水（最大10 bar） |
|
TOCON 全モデル対応 |
レンズ付きモデル不可 |
|||
| 供給電圧：7~24 V、信号出力0~5V、2mのケーブル付き | ||||

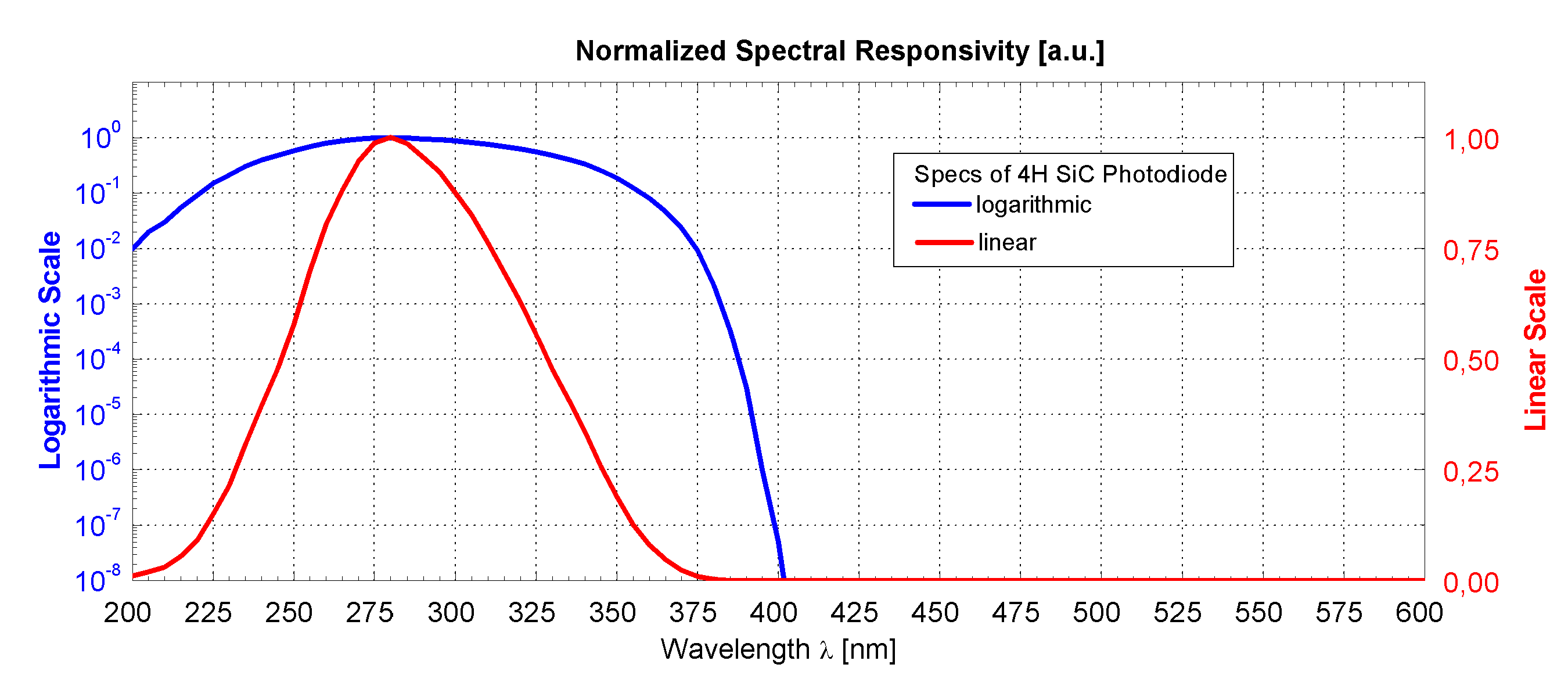

Broadband UV（UVA+UVB+UVC）
分光感度：227〜360nm、ピーク波長：290nm（Typical値）
|
型式/データシート （メーカWebサイトへリンク） |
照度レンジ (/mm²) |
信号出力 |
パッケージ |
オプティクス |
EN298 |
| TOCON_F | 0.05 nW～ 10 nW | 0～1V |
TO5 |
レンズ | ● |
| TOCON_ABC1 | 1.8 pW～18 nW | 0～5V | ● | ||
| TOCON_ABC2 |
18 pW～180 nW | ● | |||
| TOCON_ABC3 | 180 pW～1.80 µW | 0～5V |
TO5 |
ディフューザ | |
| TOCON_ABC4 |
1.8 nW～18 µW | ||||
| TOCON_ABC5 |
18 nW～180 µW | ||||
| TOCON_ABC6 | 180 nW～1.8 mW | ||||
| TOCON_ABC7 | 1.8 µW～18 mW | 0～5V |
TO5 |
アッテネータ | |
| TOCON_ABC8 |
18 µW～180 mW | ||||
| TOCON_ABC9 |
180 µW～1.8 W | ||||
| TOCON_ABC10 |
1.8 mW～18 W |

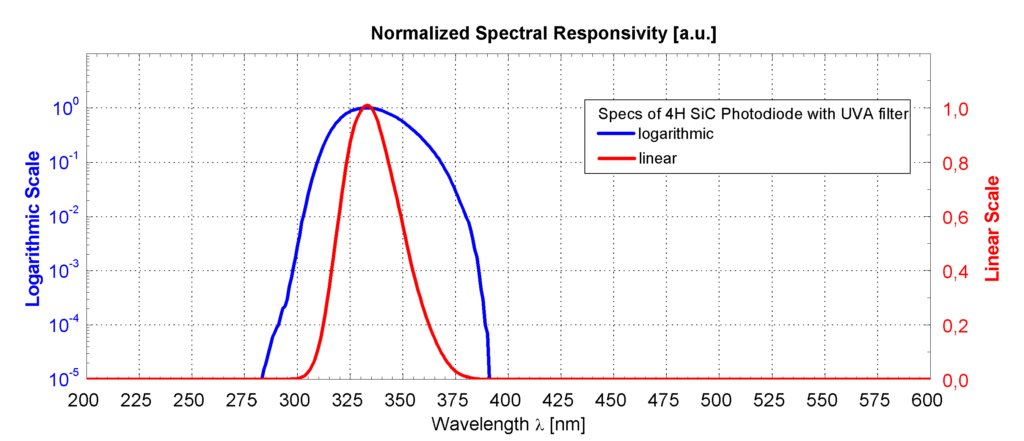

UVA

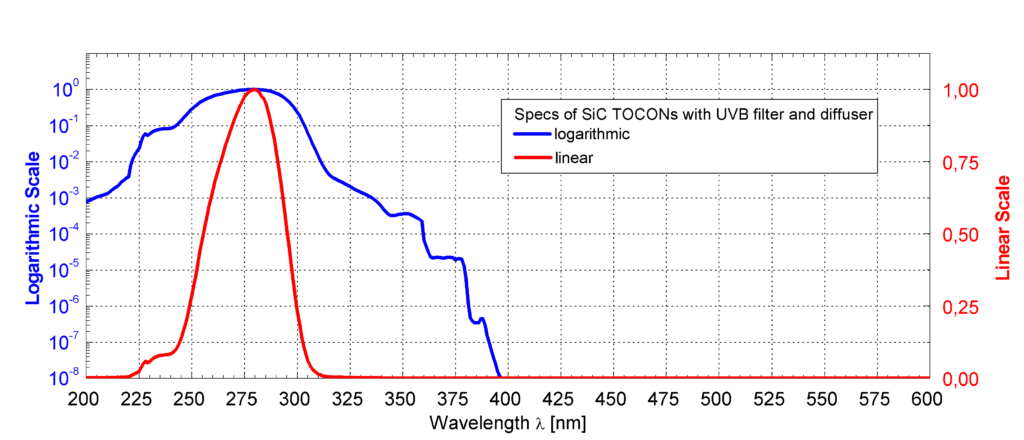

UVB

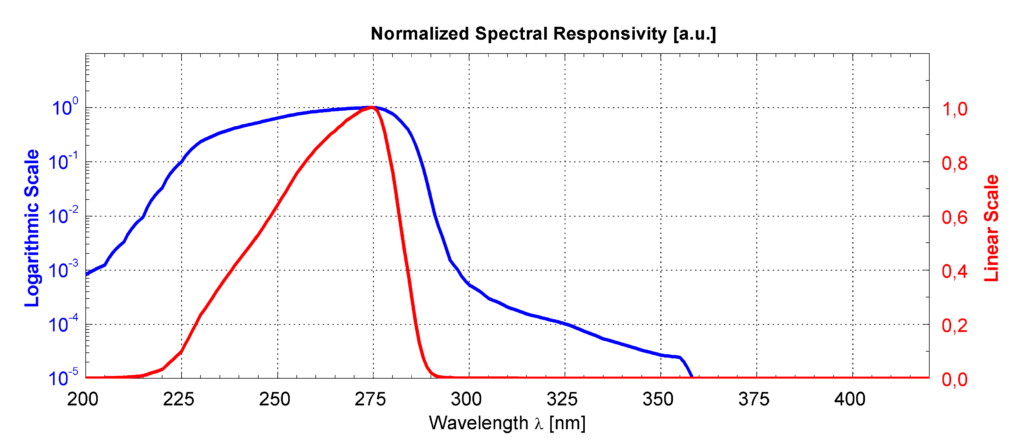

UVC
分光感度：225～287nm、ピーク波長：275nm（Typical値）
|
型式/データシート （メーカWebサイトへリンク） |
照度レンジ (/mm²) |
信号出力 |
パッケージ |
オプティクス |
large chip |
fast response |
| TOCON_C1 | 18 pW～180 nW | 0～5V | TO5 | ウインドウ | ● | |
| TOCON_NC1F | ディフューザ | ● | ● | |||
| TOCON_C2 | レンズ | |||||
| TOCON_C3 | 180 pW～1.80 µW | 0～5V |
TO5 |
レンズ | ||
| TOCON_C4 | 1.8 nW～18 µW | 0～5V | TO5 | ディフューザ | ||
| TOCON_C5 | 18 nW～180 µW | |||||
| TOCON_C6 | 180 nW～1.8 mW | |||||
| TOCON_C7 | 1.8 µW～18 mW | 0～5V |
TO5
|
アッテネータ | ||
| TOCON_C8 | 18 µW～180 mW | |||||
| TOCON_C9 | 180 µW～1.8 W |

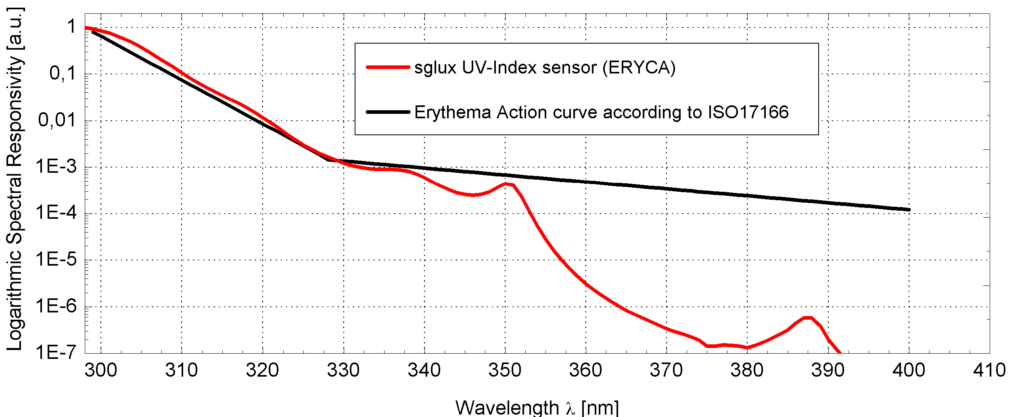

UVインデックス (ISO17166準拠)
|
型式/データシート （メーカWebサイトへリンク） |
照度レンジ (/mm²) |
信号出力 |
パッケージ |
オプティクス |
ISO17166 |
| TOCON_E1 |
UVI 0～3 | 0～5V |
TO5 |
ディフューザ | ● |
| TOCON_E_OEM |
カスタム | ウインドウ | ● | ||
| TOCON_E2 |
UVI 0～30 | ディフューザ | ● |

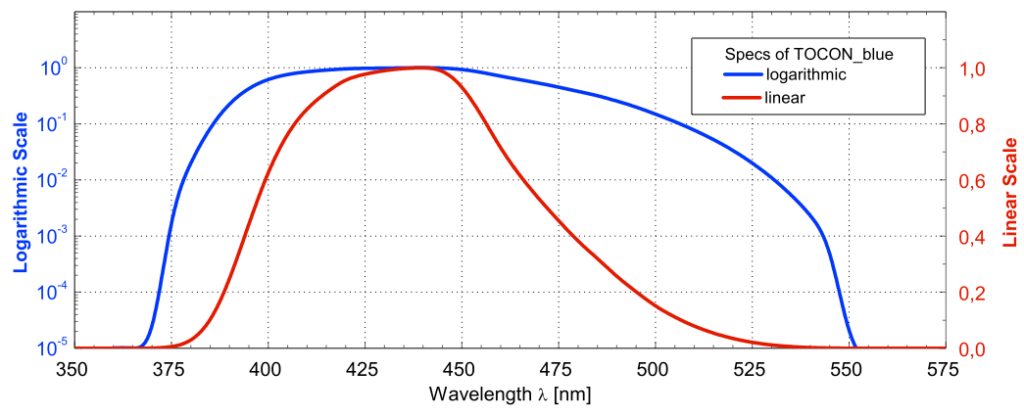

Blue light（ブルーライト）
分光感度：390～515nm、ピーク波長：445nm（Typical値）
|
型式/データシート （メーカWebサイトへリンク） |
照度レンジ (/mm²) |
信号出力 |
パッケージ |
オプティクス |
2006/25/EC |
| TOCON_BLUE4 | 0.9 nW～9 µW | 0～5V |
TO5 |
ウインドウ | ● |
| TOCON_BLUE5 | 9 nW～90 µW | ● | |||
| TOCON_BLUE6 | 90 nW～900 µW | ● | |||
| TOCON_BLUE7 | 900 nW～9 mW | ● | |||
| TOCON_BLUE8 | 9 µW～90 mW | ● | |||
| TOCON_BLUE9 | 90 µW～900 mW | ● |

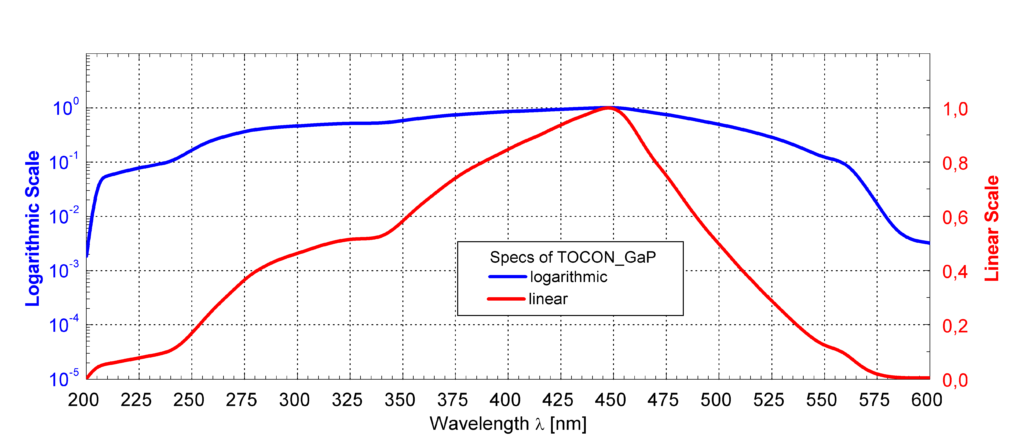

リン化ガリウム (GaP)
分光感度：240～560nm、ピーク波長：445nm（Typical値）、UV＋可視の測定向け
|
型式/データシート （メーカWebサイトへリンク） |
照度レンジ (/mm²) |
信号出力 |
パッケージ |
オプティクス |
| TOCON_GaP4 | 0.9 nW～9 µW | 0～5V |
TO5 |
ディフューザ |
| TOCON_GaP5 | 9 nW～90 µW | |||
| TOCON_GaP6 | 90 nW～900 µW | |||
| TOCON_GaP7 | 900 nW～9 mW | |||
| TOCON_GaP8 | 9 µW～90 mW | |||
| TOCON_GaP9 | 90 µW～900 mW |

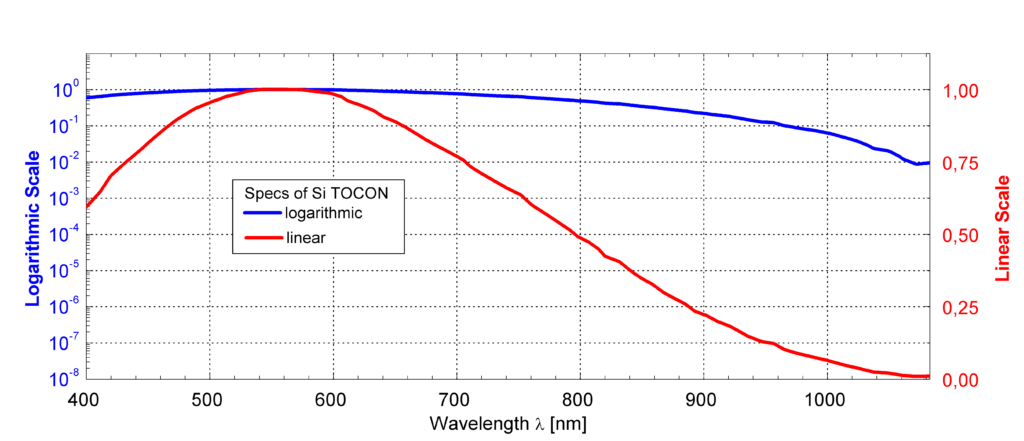

シリコン（Si）
分光感度：290～1010nm、ピーク波長：626nm（Typical値）、可視の測定向け
|
型式/データシート （メーカWebサイトへリンク） |
照度レンジ |
信号出力 |
パッケージ |
オプティクス |
| TOCON_Si1 | 80µlux～80mlux | 0～5V |
TO5 |
レンズ |
| TOCON_Si7 | 80lux～80klux | ディフューザ | ||
| TOCON_SI10 | 80klux～80Mlux | アッテネータ |
メーカー情報
sglux GmbH（エスジールクス）
2003年設立、ドイツ・ベルリンのUVセンサ専門メーカー。
UVセンサや周辺機器の研究開発・製造を行っており、2009年からUVセンサ用SiCウェハを社内生産。ISO 9001、RoHS、REACH適合。
Q＆A
|
「TOCON」とは何ですか？ |
|
TOCONは、SiCまたはGaPのチップ(受光素子)と、0~5V電圧を出力するアンプ回路を内蔵したUVセンサです。 出力電圧が入射紫外線量に比例する、リニアな応答特性を持ちます。 |
|
「SiCフォトダイオード」と比較した際のメリット・デメリットは何ですか？ |
|
TOCONの大きな利点として、受光素子とアンプ回路が同じTO缶パッケージ内の近い位置に配置されていることが挙げられます。これにより、受光素子から出力される微弱な電流を電磁干渉や湿気、その他の外乱から守りながら増幅させることができます。 また、外付けのアンプ回路が不要なことから、設計・開発・製造コストを抑えられる場合があります。 難点は、SiCフォトダイオードよりも測定できる照度の幅(ダイナミックレンジ)が小さい点です。 これを補うため、TOCONには様々な照度レンジに対応した多数のモデルが存在します。 |
|

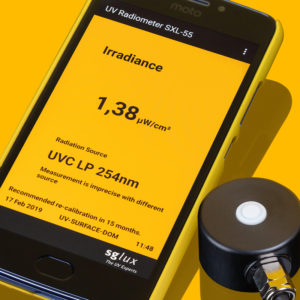

「UVセンサプローブ」と比較した際のメリットとデメリットは何ですか？ |
|
TOCONはセンサプローブよりも小型で安価ですが、EMI(電磁干渉)への耐性ではセンサプローブに劣ります。 また、TOCONはデジタル信号を出力できませんが、 センサプローブはUSBでPCやスマホへ接続して手軽にUV照度測定を行うことができます。 |
|
TOCONは較正されていますか？ |
|
通常は較正されていませんが、有償オプションでの対応が可能です。 詳細は弊社までお問い合わせください。 |
|
最大出力電圧はどれくらいですか？ |
|
供給電圧より少し(約5%)低い電圧になります。 |
|
外付けのアンプは必要ですか？ |
|
いいえ、必要ありません。 |
|
どのように使うものですか？ |
|
安定した電源に接続して、出力信号を電圧計で読み取って使用します。 配線を間違えると不可逆的な破壊が起きる場合があるため、製品に付属するApplication Noteをよく読んでからお使いください。 |
|
ばらつき(個体差)はどれくらいですか？ |
|
TOCONのばらつきは+/-20%に収まるように設計されていますが、稀にそれ以上のばらつきが出る場合もあります。 測定上限・測定下限ともに余裕を持った型式を選定することを推奨します。 |
