黒体炉やコリメータと組合わせて、赤外線カメラの試験に用います。表面に高放射率の黒体塗料を塗装した高精度のターゲットです。

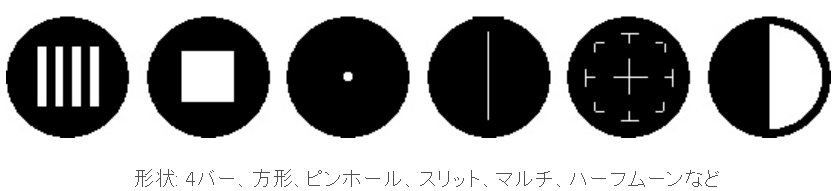

4バー、方形、ピンホール、スリット、クロス、ハーフムーン等、試験内容に合わせた形状、寸法のターゲットを製作します。あらゆるメーカの黒体炉やコリメータに合わせた寸法で製作可能です。
製品情報PRODUCT INFO
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- 分光測定
- 赤外カメラ
- レーザー距離計
- 防衛用途関連製品
- その他計測機器・装置
光部品・モジュール
- 光源
-
窓・フィルタ・レンズ
- 赤外窓・ウインドウ
-
赤外レンズ(結像・集光用)
- ゲルマニウム(Ge)レンズ (透過波長帯1.8~23μm)
- シリコン(Si)レンズ (透過波長帯:1.2~15μm / 25~300μm)
- サファイア(Al2O3)レンズ (透過波長帯:0.17~6.5μm)
- フッ化カルシウム(CaF2)レンズ (透過波長帯:0.13~12μm)
- フッ化バリウム(BaF2)レンズ (透過波長帯:0.15~12μm)
- セレン化亜鉛(ZnSe)レンズ (透過波長帯:0.5~22μm)
- 硫化亜鉛(ZnS)レンズ (透過波長帯:0.37~14μm)
- カルコゲナイドガラスレンズ (透過波長帯:0.75~14μm)
- ダイヤモンドレンズ (透過波長帯:220nm~THz・マイクロ波)
- 赤外ビューポート(フランジ付)
- 光学フィルタ
- 赤外カメラレンズ
- センサ(検出器)
- 周辺光学系
- 赤外分光用 試料基板
- ガスセンサ(濃度測定モジュール)
光学部品向け非接触検査・評価装置
その他光学機器・部品
ターゲット
アプリケーション
- 赤外カメラの試験
仕様
形状 | 最少寸法 | 精度 | 主な用途 |
---|---|---|---|
4バー | 25μm | ±5% | MRTD |
方形 | NETD、MTF、MDTD、STF | ||
ピンホール | 15μm | MDTD、光軸合わせ、FOV | |
スリット | 25μm | MTF | |
クロス | 光軸合わせ、ディストーション | ||
ハーフムーン | - | - | MTF |
上記仕様は予告無く変更する場合があります。
