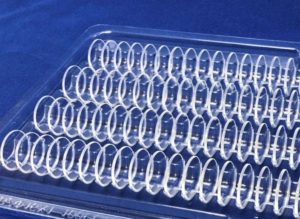

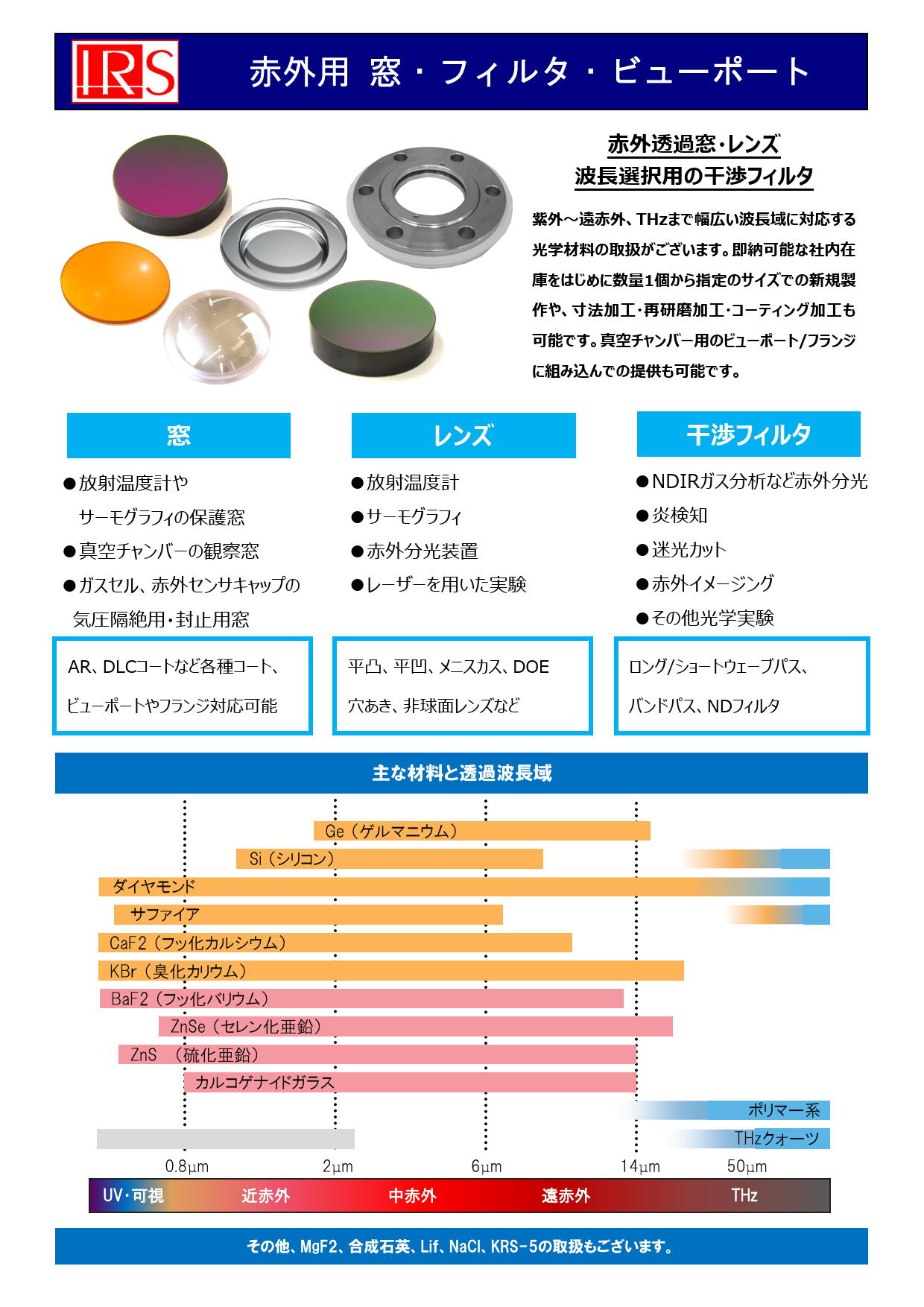

赤外窓は、カメラやセンサが内蔵された計測器の内部保護や、装置・容器の気圧隔絶用・封止用として使用されます。
窓材の性質によっては環境耐性の向上という利点を得ることができます。
製品情報PRODUCT INFO
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- 分光測定
- 赤外カメラ
- レーザー距離計
- 防衛用途関連製品
- その他計測機器・装置
光部品・モジュール
- 光源
-
窓・フィルタ・レンズ
- 赤外窓・ウインドウ
-
赤外レンズ(結像・集光用)
- ゲルマニウム(Ge)レンズ (透過波長帯1.8~23μm)
- シリコン(Si)レンズ (透過波長帯:1.2~15μm / 25~300μm)
- サファイア(Al2O3)レンズ (透過波長帯:0.17~6.5μm)
- フッ化カルシウム(CaF2)レンズ (透過波長帯:0.13~12μm)
- フッ化バリウム(BaF2)レンズ (透過波長帯:0.15~12μm)
- セレン化亜鉛(ZnSe)レンズ (透過波長帯:0.5~22μm)
- 硫化亜鉛(ZnS)レンズ (透過波長帯:0.37~14μm)
- カルコゲナイドガラスレンズ (透過波長帯:0.75~14μm)
- ダイヤモンドレンズ (透過波長帯:220nm~THz・マイクロ波)
- 赤外ビューポート(フランジ付)
- 光学フィルタ
- 赤外カメラレンズ
- センサ(検出器)
- 周辺光学系
- 赤外分光用 試料基板
- ガスセンサ(濃度測定モジュール)
光学部品向け非接触検査・評価装置
その他光学機器・部品

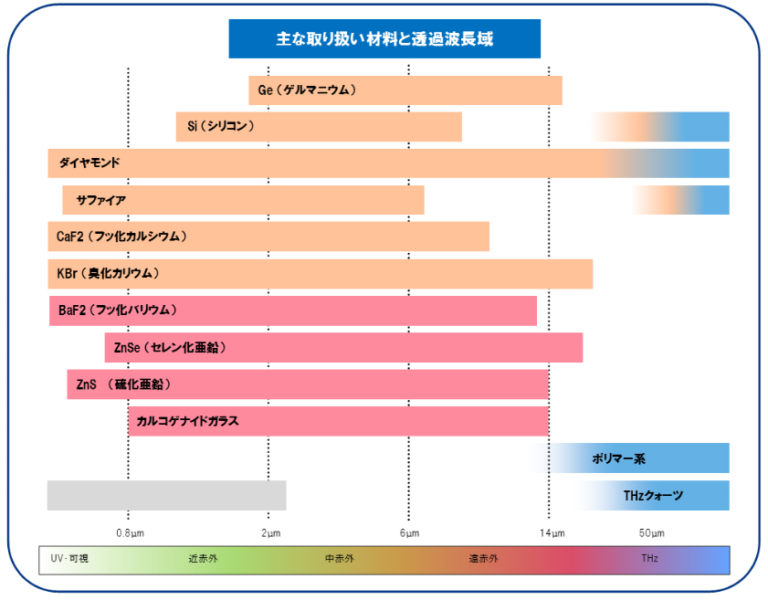

窓材の特性一覧
窓材の特性一覧
窓材 | 耐水性 | 耐キズ性 | 耐圧性 | 耐熱性 | 耐熱衝撃性 | 耐薬品性 | 可視透明性 |
---|---|---|---|---|---|---|---|
Ge(ゲルマニウム) | 〇 | 〇 | 〇 | 100℃ | 〇 | 〇 | × |
Si(シリコン) | 〇 | 〇 | 〇 | 200℃ | 〇 | 〇 | × |
サファイア | ◎ | ◎ | ◎ | 1500℃ | 〇 | ◎ | 〇 |
ダイヤモンド | ◎ | ◎ | ◎ | 550℃ | ◎ | 〇 | 〇 |
CaF2(フッ化カルシウム) | △ | △ | △ | 600℃(常湿) | △ | × | 〇 |
KBr | × | × | △ | 300℃ | – | × | 〇 |
BaF2(フッ化バリウム) | × | × | △ | 500℃(常湿) | × | × | 〇 |
ZnSe(セレン化亜鉛) | △ | △ | 〇 | 200℃ | 〇 | × | △ |
ZnS(硫化亜鉛) | △ | △ | 〇 | 250℃ | 〇 | × | 〇 |
カルコゲナイドガラス | △ | △ | △ | 150℃ | 〇 | × | × |
ポリマー系 | 〇 | × | △ | – | – | × | △ |
クォーツ | 〇 | 〇 | 〇 | – | – | △ | 〇 |
■各項目について
項目名 | 関わるアプリケーション |
---|---|
耐水性、耐キズ性 | 野外環境への曝露 |
耐圧性 | 真空などの圧力がかかる場合 |
耐熱性 | 高温環境での使用 |
耐熱衝撃性 | 低温⇔高温の変化が激しい環境での使用 |
耐薬品性 | 薬品への曝露 |
可視透明性 | 可視での観測も必要な場合 |
石英、MgF2、LiF、NaCl等の赤外材料もあわせて取り扱っております。
窓材とサイズがお決まりでしたらお問い合わせください。
上記以外の窓材や、赤外窓の使い方についてご質問もお気軽にお問い合わせください。
表面コーティング
- 光学研磨(無コート)
コーティングを施さず、表面を光学研磨で仕上げます。
主にコーティング無しでも高透過なCaF2、BaF2やサファイア、ダイヤモンド等で利用されます。
- AR(反射防止)コーティング
両面コーティングを施すことで、基板材料や基板の板厚によっては、100%近い透過率を得ることも出来ます。反射によるロスの大きいGe、Siには必須です。熱、摩擦、湿気、酸性・アルカリ性の薬品にはあまり強くないため注意が必要です。
- DLC(ダイヤモンドライクカーボン)コーティング
耐水性・耐摩耗性に優れたハードコーティングです。屋外や沿岸での使用に最適です。裏面にARコートを施すことによって、耐環境性と同時に、高い透過率も実現できます。
- UVカットコート
プラズマエッチングチャンバー用の窓に。プラズマから放射される人体に有害なUVをカットしながら、チャンバ内の観察ができます。
- Si撥油コート
撥油コートを施すことで、厨房など油の飛び散りが懸念される環境でもご利用いただけます。
- KBr防湿コート
潮解性のある硝材に防湿コートを施すことで、透過特性をほぼ維持しながら耐候性(耐湿性)を実現します。KBr以外への対応もご相談ください。
在庫品・お見積り
- 一部、短納期・低価格でご購入いただける在庫品がございます。
弊社在庫品をサイズ加工してご提供することも可能です(硝材やコートによって対応可否が異なります)。丸め加工、角型加工など。
ご希望サイズが弊社在庫にない場合、かつ、特注する時間的余裕がない場合は、一度ご相談ください。
- ご希望の製品が在庫品リストにない場合、下記項目をご指定の上お見積りをご依頼ください。
・材質:
・形状:円型・角型
・外形:
・板厚:
・表面コーティング:
・ご使用波長:
・数量:
・その他ご希望の詳細仕様(各種公差等)
段付き加工やオリフラ付き加工の実績もございます。特注窓に合わせたビューポートフランジ製作も可能です。
