― 中赤外域(1.3～4.8μm)まで分光計測 ―
ES200は、高速測定が可能な中赤外域の分光測定器です。390Hzのサンプリングレートなので、流体や炎など、刻々と変化する対象を測定するのに最適です。
本体に入射された光はプリズムで分光され、256素子のPbSeアレイディテクタで受光されます。放射量、吸収、反射の3種類の測定モードがあり、測定結果はPCの画面上に表示されます。
製品情報PRODUCT INFO
- ホーム
- 製品情報
- 赤外線計測機器・装置
- 分光測定
- 高速中赤外分光器ES200（1.3-4.8µm）
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス（光学部品）
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8～23μm)
- シリコン(Si)窓 (1.2～15μm)
- サファイア(Al2O3)窓 (0.17～6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13～12μm)
- フッ化バリウム(BaF2)窓 (0.15～12μm)
- セレン化亜鉛(ZnSe)窓 (0.5～22μm)
- 硫化亜鉛(ZnS)窓 (0.37～14μm)
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- カルコゲナイドガラス窓 (0.75～14μm)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット/スフィア
- 光学フィルタ
- 赤外単レンズ（結像・集光用）
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー（フレキシブル導波管）
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ（検出器）
- 紫外線センサ・UV照度計
-
ガスセンサ・ガス分析計
- ガス濃度計 ANAREX
- 高精度 NDIR ガスセンサ
- 排ガスセンサ（CO2、CO、NO、SO2）
- PAS ガスセンサ（C2H4、NO、NH3）
- 加熱滅菌インキュベータ用 CO2/炭酸ガスセンサ
- CO2 / 二酸化炭素 炭酸ガスセンサ
- CO / 一酸化炭素センサ
- CH4 / メタンセンサ
- C2H4 / エチレンセンサ
- N2O / 亜酸化窒素(一酸化二窒素)センサ
- NO / 一酸化窒素センサ
- SO2 / 二酸化硫黄センサ
- NH3 / アンモニアセンサ
- SF6 / 六フッ化硫黄センサ
- フロンセンサ（冷媒ガス）
- SO2F2 / CH3Br 燻蒸ガスセンサ
- ガスセンサ用 アクセサリ
- ガスセンサ Q&A
- ダイヤモンド製品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympia（Sierra-Olympia Technologies Inc.）
- StingRay（Div. of G&H）

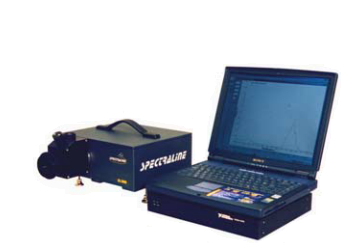

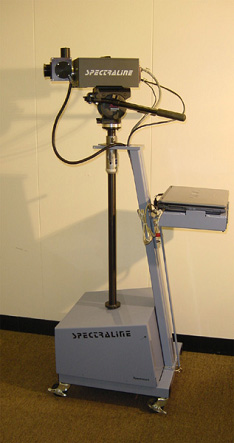

高速中赤外分光器ES200（1.3-4.8µm）
特長
- 冷却式PbSeアレイディテクタにより、中赤外で高感度測定
- 最大4680Hzまでの高速測定
- 稼動部の無い光学系で調整不要
アプリケーション
- 火炎の分光放射量の経時変化
- 食物の品質測定
- 医薬品、化学製品の検査、測定
- 光学部品の特性
仕様
| ES200 | |
|---|---|
| ディテクター | 256素子PbSeアレイ |
| 素子サイズ | 33*100μm |
| 冷却 | 電子冷却 |
| 測定波長域 | 1.3～4.8μm（標準） |
| 入射スリット | 1 / 0.5 / 0.25 mm * 8mm |
| Fナンバー | 3.5 |
| 視野角 | ±0.27° |
| 波長分解能 | 14nm |
| 精度 | 0.5% |
| 感度 | 6*10^8 V/W |
| ダイナミックレンジ | >2000:1 |
| フレームサンプリングレート | 390 / 1320 Hz |
| 寸法 | 28*26*11cm |
| 重量 | 6.8kg |
| 動作温度 | 0～40℃ |
上記仕様は予告無く変更する場合があります。
