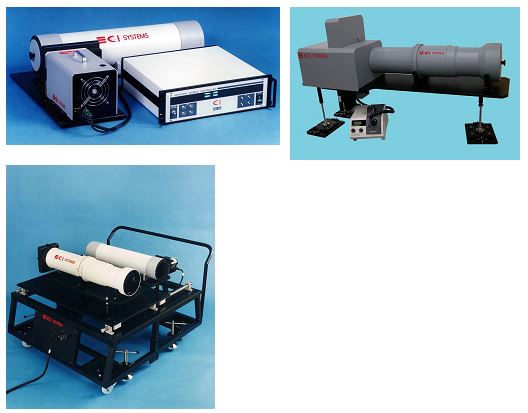

小型コリメータILET
【各種カタログ】 ↓画像クリックで開きます
メーカーによる製品紹介ビデオ(CI Systems社)
特長
- 小型
→ 生産設備などで複数のコリメータを使用する場合に - 軽量
→ 屋外など、装置を移動して使う場合に - 低価格
- ターゲットホイール（電動または手動）
→ 様々な試験を連続で - 広い使用環境温度範囲：0～50℃（-40～+80℃のオプション有）
→ カメラの環境試験を行う場合に
アプリケーション
- 赤外、可視、レーザの試験に
仕様
| Model | ILET-2-2.9 | ILET-4-2.0 | ILET-5-1.1 | ILET-5-2 Short | ILET-6-2 |
|---|---|---|---|---|---|
| 口径 | φ2インチ | φ4インチ | φ5インチ | φ6インチ | |
| 焦点距離 | 275mm | 30インチ | 15インチ | 40インチ | |
| 視野角 | 2.9° | 2.0° | 1.1° | 2.0° | |
| ターゲット数 | 1 | 8 | 16 | 8 | |
| ターゲットホイール | 電動 又は 手動 | ||||
| 波長範囲 | 0.4～15μm | ||||
| コリメータ・タイプ | 反射型軸外し | ||||
| 作動温度 | 0℃～50℃(オプション-40℃～+80℃) | ||||
| 光源 | オプションで差温度黒体炉、キャビティ黒体炉、可視光源、積分球、レーザを選択 | ||||
| 重量 | 5kg | 12kg | 10kg | 23kg | |
上記仕様は予告無く変更する場合があります。
