コリメータ、ターゲットホイール、差温度黒体炉が一体化された、小型軽量なコリメータシステムです。
機体に設置された赤外線カメラの試験を、機体から外すことなく行えます。複数のターゲットと差温度を選択できるので、現場でのMRTD試験に最適です。屋外使用を想定した、堅牢な設計です。カメラの仕様に合わせて、2種類の口径、焦点距離のモデルがあります。また、中赤外(3-5μm)か遠赤外(8-12μm)を選択できます。
4種類のターゲット、5種類の黒体炉温度は、手動で簡単に切り替えられます。パソコンと接続することにより、黒体炉温度の設定値(5種類)を変更することができます。
製品情報PRODUCT INFO
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス（光学部品）
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8～23μm)
- シリコン(Si)窓 (1.2～15μm)
- サファイア(Al2O3)窓 (0.17～6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13～12μm)
- フッ化バリウム(BaF2)窓 (0.15～12μm)
- セレン化亜鉛(ZnSe)窓 (0.5～22μm)
- 硫化亜鉛(ZnS)窓 (0.37～14μm)
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- カルコゲナイドガラス窓 (0.75～14μm)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット/スフィア
- 光学フィルタ
- 赤外単レンズ（結像・集光用）
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー（フレキシブル導波管）
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ（検出器）
- 紫外線センサ・UV照度計
- ガスセンサ・ガス分析計
-
ダイヤモンド製品
- ダイヤモンド 真空窓
- CO2レーザ用 ダイヤモンド窓
- マイクロ波・THz用 ダイヤモンド窓
- X線用 ダイヤモンド窓
- ダイヤモンド X線フィルタ
- ダイヤモンド X線反射ターゲット
- ダイヤモンド 透過ターゲット
- CVDダイヤモンド X線ビームモニター
- ダイヤモンドレンズ (220nm～THz・マイクロ波)
- ダイヤモンド ATRプリズム
- ダイヤモンド ブリュースターウィンドウ
- ダイヤモンド ビームスプリッタ
- ダイヤモンドディスク / ダイヤモンドウェハ
- ダイヤモンド リキッドセル
- ダイヤモンド 箔/薄膜
- 超高精度ダイヤモンドボール
- ダイヤモンド製 ドームツイーター
- ダイヤモンド ヒートスプレッダ・ヒートシンク
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- CVDダイヤモンド製 耐摩耗部品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympia（Sierra-Olympia Technologies Inc.）
- StingRay（Div. of G&H）

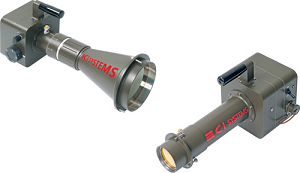

フィールドコリメータCFT

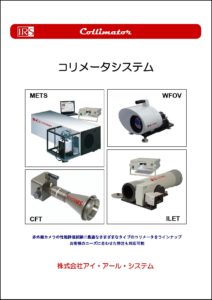

【各種カタログ】 ↓画像クリックで開きます
特長
- 小型軽量
→ 試験時の持ち運びや設置が容易 - 高い耐環境性
→ 屋外での試験 - ターゲットホイール、黒体炉内蔵
→ 複数のターゲット、差温度を設定できるので、MRTD試験に最適 - 屋外に設置された状態での試験が可能
→ 屋外や車両等に設置された赤外線カメラの使用前の動作確認に
アプリケーション
- 屋外や車両等に設置された赤外線カメラの動作確認・MRTD試験
仕様
| Model | CFT-IR-2 | CFT-IR-5 | CFT-VIS-2 | CFT-VIS-3 |
|---|---|---|---|---|
| 口径 | φ48mm | φ125mm | φ50.8mm | φ75mm |
| 焦点距離 | 252mm | 500mm | 200mm |
500mm |
| 視野角 | 4° | 2° | 1° | 5.6° |
| 波長範囲 | 3～5μm又は8～12μm | 400～1000nm | ||
| コリメータ・タイプ | 屈折型 | |||
| 使用環境温度 | -20℃～+50℃ | -20℃～+40℃ | -10℃～+35℃ | -20℃～+50℃ |
| 黒体炉差温度範囲 | -5℃～+20℃ | ー | ー | |
| 重量 | 3.5kg | 4.8kg | 2kg | 10kg |
上記仕様は予告無く変更する場合があります。
