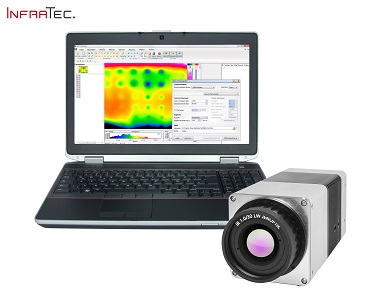

InfraTec社製 非冷却研究用サーモグラフィ VarioCAM®

ドイツInfraTec社製の高性能、多機能、非冷却赤外線サーモグラフィ。

画素数640x480、1024x768の2タイプ。多数のオプションを有しています。例えばオプトメカニカル・マイクロスキャン機能で最大2048x1536画素で計測可能。 撮影同期でロックインも可能。ウインドウイングでフレームレート最大240Hzでの撮影も可能。オプションレンズも各種揃えており、用途に合わせたご提案が可能です。 ギガビットイーサーネットを介して専用ソフトウエアで様々な解析が可能です。

カタログダウンロード

2023年3月: 無料Webinar(英語) -顕微サーモグラフィ:マイクロスケールでの非接触温度測定(InfraTec) 開催

開催日程: 2023年3月29日(水) 17:00~19:00(日本時間)
詳細、お申込み方法等はこちらからご覧ください。


2023年3月: 無料Webinar(英語) -まるごとサーモグラフィ:赤外線技術の世界をご案内(InfraTec) 開催

開催日程: 2023年3月22日(水) 22:00~01:00(深夜)(日本時間)
詳細、お申込み方法等はこちらからご覧ください。


2023年 2月: 無料Webinar(英語) -電子部品・IC(集積回路)の検査におけるロックインサーモグラフィの活用(InfraTec) 開催

開催日程: 開催日程: 2023年2月9日(木) 18:00~20:00(日本時間)
詳細、お申込み方法等はこちらからご覧ください。

2022年11月: 無料Webinar(英語) -まるごとサーモグラフィ:赤外線技術の世界をご案内(InfraTec) 開催

開催日程: ① 2022年11月23日(水) 22:00~01:00(日本時間)  ② 2022年11月24日(木) 06:00~09:00(日本時間)
詳細、お申込み方法等はこちらからご覧ください。


2022年11月: 無料Webinar(英語) -改善されるエネルギーへのサーモグラフィの活用:再生可能エネルギーの高効率化と安全 開催

開催日程: ① 2022年11月10日(木) 18:00~20:00(日本時間)  ② 2022年11月11日(金) 06:00~08:00(日本時間)
詳細、お申込み方法等はこちらからご覧ください。


2022年10月: 無料Webinar(英語) -非破壊・非接触、効率的な材料試験 開催

開催日程: ① 2022年10月26日(水) 22:00~23:30(日本時間)  ② 2022年10月27日(木) 05:00~06:30(早朝)(日本時間)
詳細、お申込み方法等はこちらからご覧ください。


特長

  • 非冷却マイクロボロメータ検出器採用(640×480、1024×768)
  • オプトメカニカル・マイクロスキャンで最大2048×1536
  • ピクセルサイズ17µm
  • フレームレート最大240Hz(ウインドウイング)
  • GigEインターフェース
  • トリガーインターフェース
  • ロックイン対応
  • IPメタルハウジング



アプリケーション

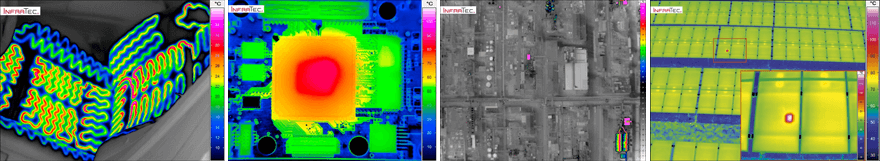

VarioCAM アプリケーションイメージ

主な用途

  • 研究開発
  • 半導体・電子部品 熱解析/最適化
  • 空撮
  • 非破壊検査/プロセスモニタリング(溶接・鍛造など)

主な測定手法

  • ロックイン・サーモグラフィー
    – 自社製測定・解析ソフト提供可能、ランプ等のアクセサリも多数提案可
  • 顕微サーモグラフィー
    – 1画素あたりの大きさ 最小17µm

採用事例集のご紹介

本製品を実際に使用されている様々な分野のお客様のサクセスストーリーを、ご用途やご使用モデルと併せてご紹介しております。

InfraTec社製高速サーモグラフィー 採用例・アプリケーションノート

仕様

VarioCAM® HDx head 600 シリーズ VarioCAM® HD Head 800 / 900 シリーズ
測定波長 7.5-14µm
画素数 640 × 480 1024 × 768
マイクロスキャン
(オプション)
2048 x 1536
(※ VarioCAM® HD Head 900のみ)
測定温度範囲 (-40 … 600) °C
(オプション up to 1,700) °C
(-40 … 2,000) °C
温度精度 ± 2°C or ± 2 % ± 1.5°C or ± 1.5 %
温度分解能(NETD)@30℃ ≦40mK (オプション ≦30mK) ≦30mK (オプション ≦20mK)
フレームレート 30Hz (FF)
オプション:60Hz (384 x 288)
30Hz (FF)
オプション:60Hz (640 x 480) / 120Hz (384 x 288) / 240Hz (1024 x 96) / 2Hz (2048 x 1536)
データ保存 SDHC card*
フォーカス 電動フォーカス、オート/マニュアル、精密調整可
ズーム Up to 32× digital, stepless
ダイナミックレンジ 16 bit
インターフェース GigE Vision | DVI-D (HDMI) | C-Video | RS232 | WLAN* | Process interface* GigE-Vision* | DVI-D(HDMI) | C-Video | RS232 | USB2.0 | WLAN*
トリガー(オプション) 2 x digital I/O、2 x analogue I/O
三脚ネジ穴 1/4” カメラ三脚ねじ穴
電源 AC adapter、12-24 VDC、 PoE*
保管温度、動作温度 (-40 … 70) °C、 (-25 … 55) °C
プロテクション IP54、 IEC 60529、IP67 with screw-on interface*
耐衝撃、耐振動 25 G (IEC 68 – 2 – 29)、 2 G (IEC 68 – 2 – 6)

寸法、重量 (221 × 90 × 94) mm、 1.15 kg
(標準構成(標準レンズ付き)の場合)
その他機能* 内部放射率補正、シャッタレスオペレーション、
温度アラーム
内部放射率補正、シャッタレスオペレーション、
サーモグラフ表示色切替、コントラスト強調、
ユーザー設定、システム言語選択
ソフトウエア IRBIS® 3、IRBIS® 3 plus、IRBIS® 3 professional、IRBIS® 3 view、IRBIS® 3 remote HD、IRBIS® 3 online、IRBIS® 3 process、IRBIS® 3 vision、IRBIS® 3 active、IRBIS® 3 mosaic IRBIS® 3、IRBIS® 3 view、IRBIS® 3 plus*、IRBIS® 3 professional*、IRBIS® 3 remote HD、IRBIS® 3 control*、IRBIS® 3 online*、IRBIS® 3 process*、IRBIS® 3 active*、IRBIS® 3 mosaic*、IRBIS® 3 vision* 、FORNAX 2*, FORNAX 2 plus*

*マークのある仕様についてはご選択モデルによって異なる、またはオプションになります。

VarioCAM® HDx head 600用レンズ

タイプ 焦点距離(mm) FOV (°)
広角レンズ 10 57.1 × 44.4
広角レンズ 15 39.9 × 30.4
標準レンズ 20 30.4 × 23.1
望遠レンズ 40 15.5 × 11.6
望遠レンズ 60 10.4 x 7.8
タイプ ワーキングディスタンス(mm) 空間分解能(µm)
0.5倍クローズアップレンズ(望遠レンズ20mm用) 47 49
0.5倍クローズアップレンズ(望遠レンズ40mm用) 47 24
1倍顕微レンズ 50 17

VarioCAM® HD head 800/900用レンズ

タイプ 焦点距離(mm) FOV (°)
広角レンズ 15 60.3 × 47.0
標準レンズ 30 32.4 × 24.6
望遠レンズ 60 16.5 × 12.4
望遠レンズ 120 8.3 × 6.2
タイプ ワーキングディスタンス(mm) 空間分解能(µm)
0.2倍クローズアップレンズ(標準レンズ30mm用) 70 81
0.5倍クローズアップレンズ(標準レンズ30mm用) 33 32
0.5倍クローズアップレンズ(標準レンズ60mm用) 78 35
1倍顕微レンズ 50 17

仕様は予告無く変更する場合があります。

上記は仕様の一部です。詳細はカタログをご覧ください。

カタログダウンロード

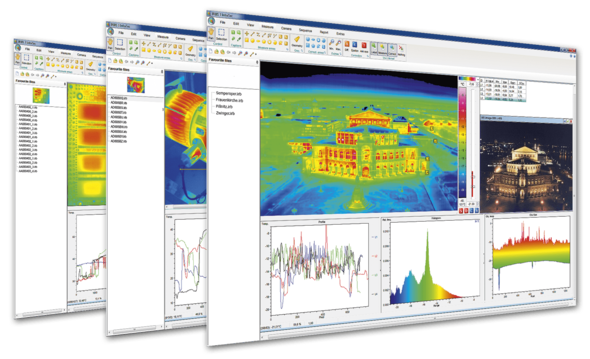

専用ソフトウェア IRSBIS®3ファミリー

本製品、および『冷却式高速サーモグラフィー ImageIR®』を使った測定、解析にお使いいただける、充実した機能と操作性を備えた専用ソフトウェアです。基本ソフトウェアに用途に合わせた拡張モジュールを選択することで、個々の測定に合わせて自由にカスタマイズできます。
お客様の測定にあわせて、最適なモデル(カメラ)やオプションとともに、必要な機能を備えたソフトウェアをご提案いたします。
ソフトウェアの詳細については、下記製品ページをご覧ください。

With kind support of InfraTec GmbH (www.InfraTec.de)
