大型計測機器をらくらく運用、回転や仰角などの位置をコントロール
監視カメラ・アンテナ・スピーカー・複数の計測機器・レーダー・沿岸警備・防衛用途などにどうぞ

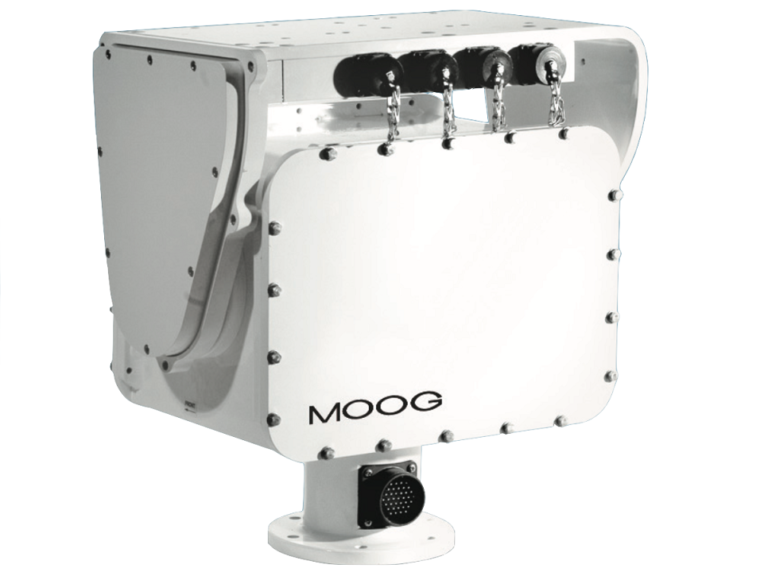

QPT-90 ハイエンドモデル
・最大積載：122Nm
・想定耐荷重：35kg
・再現性：0.05°
・スリップリング有(連続回転）
・耐水・耐塩水ハウジング
・耐粉塵性･耐水性：IP67
・塩水噴霧耐性：MIL-STD-810F Meth. 509.4
・平均稼働時間：33,750時間
(ビークル搭載時：13,500時間）
製品情報PRODUCT INFO
- ホーム
- 製品情報
- その他光学機器・部品
- 超大型三脚、パンチルト台
- 電動パンチルトポジショナー
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス（光学部品）
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8～23μm)
- シリコン(Si)窓 (1.2～15μm)
- サファイア(Al2O3)窓 (0.17～6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13～12μm)
- フッ化バリウム(BaF2)窓 (0.15～12μm)
- セレン化亜鉛(ZnSe)窓 (0.5～22μm)
- 硫化亜鉛(ZnS)窓 (0.37～14μm)
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- カルコゲナイドガラス窓 (0.75～14μm)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット/スフィア
- 光学フィルタ
- 赤外単レンズ（結像・集光用）
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー（フレキシブル導波管）
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ（検出器）
- 紫外線センサ・UV照度計
- ガスセンサ・ガス分析計
-
ダイヤモンド製品
- ダイヤモンド 真空窓
- CO2レーザ用 ダイヤモンド窓
- マイクロ波・THz用 ダイヤモンド窓
- X線用 ダイヤモンド窓
- ダイヤモンド X線フィルタ
- ダイヤモンド X線反射ターゲット
- ダイヤモンド 透過ターゲット
- CVDダイヤモンド X線ビームモニター
- ダイヤモンドレンズ (220nm～THz・マイクロ波)
- ダイヤモンド ATRプリズム
- ダイヤモンド ブリュースターウィンドウ
- ダイヤモンド ビームスプリッタ
- ダイヤモンドディスク / ダイヤモンドウェハ
- ダイヤモンド リキッドセル
- ダイヤモンド 箔/薄膜
- 超高精度ダイヤモンドボール
- ダイヤモンド製 ドームツイーター
- ダイヤモンド ヒートスプレッダ・ヒートシンク
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- CVDダイヤモンド製 耐摩耗部品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympia（Sierra-Olympia Technologies Inc.）
- StingRay（Div. of G&H）
電動パンチルトポジショナー
特長
- Quickset(Quickset Defense Technologies, LLC)社の電動パンチルトポジショナー（旋回台）の特徴は、堅牢かつ耐環境性に非常に優れた筐体と、パイパワーな駆動系と、バリエーションの多様さにあります。小型のシリーズは携行性が高く、大型のシリーズは複数機器や重量物の搭載に適しています。
- 各シリーズは、ハウジング・パンチルト速度・スリップリングの有無・再現性・コミュニケーション方式・高周波信号対応などが選択可能で、予算・性能要求に適したポジショナーをご用意いたします。
- コントロールは専用コントローラーもしくはPCによるプロトコル制御になります。

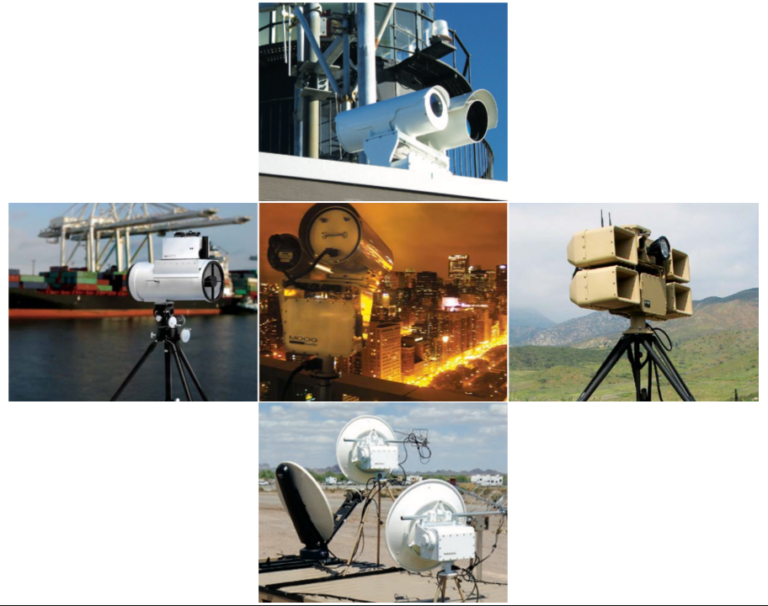

- ビークルへの設置、裏面のMoog三脚への設置、横向き・逆さ向きの設置など使用状況を選びません。
- カラーが以下から選択可能です。
仕様
|
シリーズ名 |
最大積載 |
耐荷重 (目安) |
パン範囲 |
パン速度* （荷重時） |
チルト範囲 |
チルト速度* （荷重時） |
再現性 |
重量 |
|
QPT-20 |
27.1Nm |
11kg |
435°(±217.5°) or 連続回転 |
最速30°/秒 |
180°(±90°) |
最速12°/秒 |
0.05° or 0.25° |
6.5kg |
|
QPT-50
|
67.8Nm |
23kg |
435°(±217.5°) or 連続回転 |
最速60°/秒 |
180°(±90°) |
最速12°/秒 |
0.05° or 0.25° |
12～17kg |
|
QPT-90 |
122Nm |
35kg |
435°(±217.5°) or 連続回転 |
最速45°/秒 |
180°(±90°) |
最速14°/秒 |
0.05° or 0.25° |
17～34kg |
|
QPT-130 |
176Nm |
60kg
|
435°(±217.5°) |
最速8°/秒 |
180°(±90°) |
最速8°/秒 |
0.25° |
10～16kg |
|
QPT-200 |
271Nm |
75kg |
435°(±217.5°) or 連続回転 |
最速20°/秒 |
180°(±90°) |
最速4°/秒 |
0.1° |
88kg |
|
QPT-500 |
677Nm |
180kg |
435°(±217.5°) or 連続回転 |
最速20°/秒 |
180°(±90°) |
最速4°/秒 |
0.1° |
88kg |
|
Mercury |
101.7Nm |
40ｋｇ |
連続回転 |
最速100°/秒 |
180°(±90°) |
最速100°/秒 |
0.05° |
20～24kg |
|
Taurus |
406.7Nｍ |
160kg |
連続回転 |
最速45°/秒 |
180°(±90°) |
最速45°/秒 |
0.05° |
43kg |
*パン・チルト最高速度は搭載物の形状等に依って変化する場合があります
