QCL、ICL(3~16µm)

量子カスケードレーザー(QCL)、インターバンドカスケードレーザ(ICL)です。中心波長:3~16µm (波数:2950~600cm-1)の幅広いラインナップがございます。

パッケージは、ベアチップやサブマウント付きチップだけでなく、取扱いのしやすいTEC付きのHHL (High Heat Load)、実験用のLLHパッケージなどのご紹介も可能です。

中心波長、出力などご希望仕様に合わせてご提案をいたしますので、まずはお気軽にお問合せください。

アプリケーション

  • ガス検知、ガス分析(NDIR、PAS、CRDなど)
  • 血液・尿などの生体成分分析
  • ATR分光分析
  • 中赤外分光分析

ラインナップ(一部)

  • ICL(DFB:分布帰還型)【CW発光】 ※受注停止中※

2.7~3.9µmの単一波長を発振します。記載のない仕様もお問合せください。



発振波長 発振波数 出力強度範囲 パッケージ
3394 nm 2946 cm-1

0.5~2 mW

TEC付きHHL、TO3、TO-66

3433 nm  2913 cm-1

0.5~2 mW

TEC付きHHL、TO3、TO-66

3450 nm 2898 cm-1

1~5 mW

TEC付きHHL、TO3、TO-66

3505 nm 2853 cm-1

0.5~2 mW

TEC付きHHL



  • QCL(DFB:分布帰還型)【パルス/CW発光】

4.2~16.6µmの単一波長を発振します。

種類が多いため、仕様の対応可能範囲のみ掲載しております。ご希望仕様をご指定ください。



発振波長

発振波数

出力強度

パルス/CW パッケージ
4253~16622 nm 601.6~2351.4 cm-1 ~20 mW パルス

ベアチップ

サブマウント付きチップ

TEC付きHHL

TO3

4300~12500 nm 799.6~2326 cm-1 ~200 mW CW



  • 広帯域発光 QCL(FP:ファブリペロー型)【パルス/CW発光】

中心発光波長の約10%以上をカバーする広帯域発光が特長です。

非冷却で動作することも可能ですが、低温冷却(-30℃)をすることでより大きな出力強度を実現します。



発振波長帯 発振波数帯 出力強度範囲 パッケージ
4475~4773 nm 2095~2235 cm-1 ~130mW

ベアチップ

サブマウント付きチップ

TEC付きHHL

TO3

4740~4900 nm 2040~2110 cm-1 ~190mW
5076~5320 nm 1880~1970 cm-1 ~50mW
6116~6330 nm 1580~1635 cm-1 ~70mW
7634~8000 nm 1250~1310 cm-1 ~400mW
8265~8696 nm 1150~1210 cm-1 ~300mW
8734~9133 nm 1095~1145 cm-1 ~110mW



  • 超広帯域発光 QCL【パルス/CW発光】

通常のファブリペロー型よりも広い発光バンド幅を実現した特別設計です。

分光法やイメージング用照明、周波数コムの開発等におすすめです。



発振波長帯 発振波数帯 出力強度範囲 パルス/CW パッケージ
5882~6098 nm 1640~1700 cm-1 ~100 mW パルス

TEC付きHHL

(サブマウント付きチップも対応可能)

6173~6410 nm 1560~1620 cm-1 ~50 mW
6310~6536 nm 1530~1585 cm-1 ~100 mW
7813~9175 nm 1090~1280 cm-1 ~80 mW
10204~12500 nm 800~980 cm-1 ~5 mW
5618~5988 nm 1670~1780 cm-1 ~50 mW CW
6250~7246 nm 1380~1600 cm-1 ~30 mW



  • ハイパワー QCL【パルス/CW発光】

従来のQCL、ICLに比べ大幅な出力強度アップを実現しました。



発振波長 発振波数 出力強度範囲 パッケージ
3950 nm 2532 cm-1 1~9 W

専用ドライバ付き

コリメートHHL

4550 nm 2198 cm-1
4650 nm 2150 cm-1
4900 nm 2040 cm-1
9700 nm 1030 cm-1

※ 上記仕様はあくまで一例です。予告なく変更になる場合もございますため、詳細はお問合せください。

パッケージ、コントローラ

  • パッケージ

・ベアチップ:はんだ付け/接続のない単なるチップ

・サブマウント付きチップ:サブマウントにはんだ付けされたチップ

・TEC付きHHL(高熱負荷):TEC内蔵、密閉されたパッケージにより取扱いやすいパッケージ【おすすめ】

・LLH(実験用レーザハウジング):TEC内蔵、メーカのスターターキットと互換性のある専用ハウジング

・TO3、TO-66:一部QCL/ICLがご利用いただけるCANタイプのパッケージ

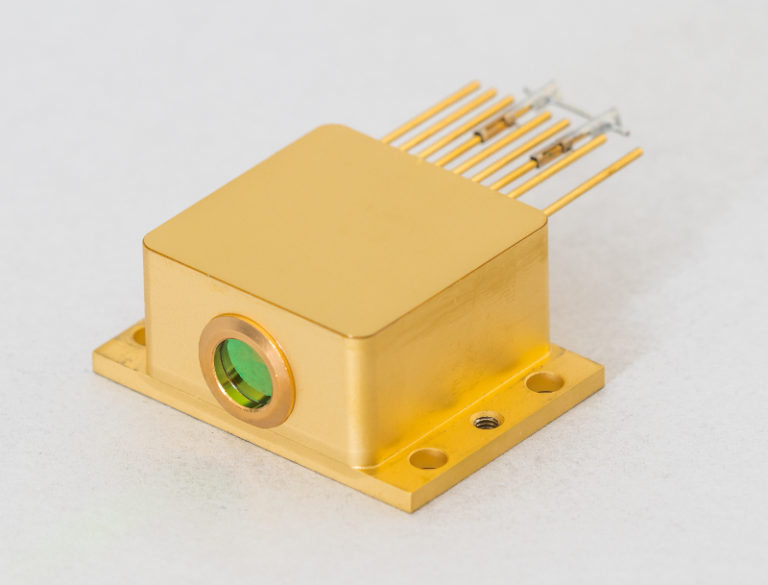

TEC付きHHL

LLH

TO3

TO-66

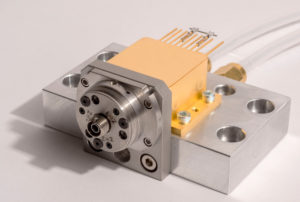

HHL用ヒートシンク

(ファイバカプラ・水冷チラー用チューブ付き)



  • LLH / HHLパッケージ用コントローラ、アクセサリ

・スターターキット(パルス):TECコントローラとパルスドライバ内蔵のコントローラ(応答速度5ns/15ns)

・スターターキット(CW):TECコントローラ内蔵のコントローラ(CWドライバは別売)

・CWドライバ

・TECコントローラ

・HHLパッケージ用ヒートシンク:水冷チラー流路付き。オプションとしてファイバカプラの追加も可能



  • その他光学素子やアクセサリなどもお気軽にお問合せください。

お問合せ

製品・仕様の候補が様々ございます。

ご希望仕様がございましたら、まずはお気軽にご相談ください。



・中心波長(nm)もしくは波数(cm-1)

・出力: mW

・駆動:パルス発光 / CW発光

・パッケージ:ベアチップ、サブマウント付きチップ、TEC付きHHL、LLH

この製品について問い合わせる
