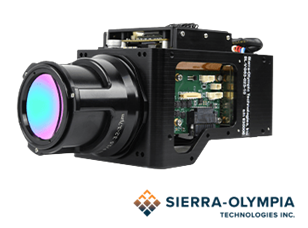

高感度小型ガス検知用カメラモジュール VENTUS OGI
|
VENTUS OGI メーカーによる製品デモビデオ(Sierra Olympia社) 【メーカー公式YouTubeチャンネル】 |
カセットコンロ用LPガスでの評価映像(弊社撮影) |
特長

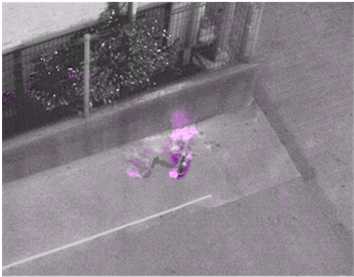

屋外に設置したカセットコンロ用のLPガス(屋内3階から撮影)

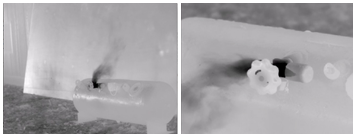

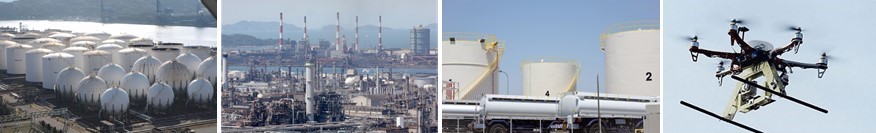

タンク等からのガス漏れアプリケーション
| ガス・石油産業 | 製造業 | タンクのガス漏れ | ドローン搭載 |

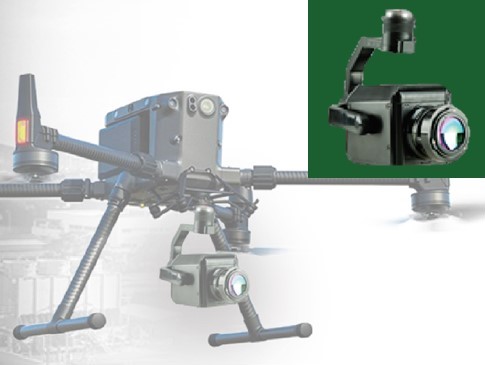

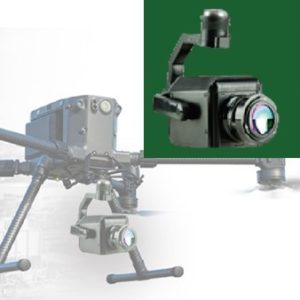

| 油井の試掘や採掘・燃料ガス供給ライン・LNGターミナル・陸上/地下のガスパイプラインなどにおける調査・モニタリング、フレアスタックにおける焼却済&未処理ガスのモニタリングなどに | 通気菅(ベントスタック)・圧縮装置、発電機(ジェネレーター)・エンジン・バルブ・接合・シーリングなどの設備・構造の分析・解析に有益な熱(サーマル)画像を得ることができます。 | 荷船(はしけ)や貨物船のコンテナヤード・鉄道の貨物車両・貯蔵タンク・石油貯蔵地区での人の目では見えないガス漏れの検知に | レンズも含めたったの541g・寸法奥行150mm以下のコンパクト設計のVENTUS OGIはジンバルやドローン、高所に設置される連続監視システムなどへの組み込みに理想的です。 |
【ガスカメラ(OGI -Optical Gas Imaging)採用のメリット】
- ガス漏れの早期発見により漏れを最小限に抑え企業の利益の貢献します。
- 広範囲を素早く、効率的に点検することが可能で、人件費の抑制に貢献します。
- 火災や爆発の危険性を減らし各工程での安全向上に貢献します。
- メンテナンス・修理の予定計画を改善、施設の維持管理に貢献します。
- 採掘現場などで気づかないうちに流出するガスの検知・削減に貢献し企業活動における環境との共存へ繋げます。
- OGIで可視化することにより誰でも簡単にガス漏れの箇所が分かります。
- ガス漏れの早期発見により漏れを最小限に抑え企業の利益の貢献します。
- 広範囲を素早く、効率的に点検することが可能で、人件費の抑制に貢献します。
- 火災や爆発の危険性を減らし各工程での安全向上に貢献します。
- メンテナンス・修理の予定計画を改善、施設の維持管理に貢献します。
- 採掘現場などで気づかないうちに流出するガスの検知・削減に貢献し企業活動における環境との共存へ繋げます。
- OGIで可視化することにより誰でも簡単にガス漏れの箇所が分かります。
【検出可能ガス】
メタン・プロパン・ブタン
他 炭化水素(HC)系ガス
(具体的な各種ガス詳細はお問い合わせください。)
仕様
| 主要な仕様 | ||
|---|---|---|
| 画素数 | 640 x 512 | |
| ディテクタ | SCD社製高速・高感度冷却式MWIRディテクタ(HOT) | |
| 画素ピッチ | 15µm | |
| 波長 | 3.2 – 3.42 µm | |
| フレームレート | 30Hz | |
| 焦点距離 | 25mm / 50mm | |
| HFOV | 25mm : 21.7° / 50mm : 11° | |
| F値 | 1.5 | |
| 重量 | 25mm : 541g / 50mm : 570g | |
| 寸法(奥行x幅x高さ) | 25mm : 147 x 71 x 73mm / 50mm : 138 x 75 x 77mm | |
| デジタルズーム | 4x | |
| インターフェース | ||
| 保存容量 | Up to 32GB microSD | |
| コマンド・制御 | Ethernet | |
| 消費電力 |
12VDC / 6W typical (ピーク12W) |
|
| 規格 |
60g/hr以下 (米国環境保護庁(EPA) OOOOa 準拠) |
|
| ※その他インターフェース(NTSC/PAL・CameraLinkなど)に関してはご相談ください。 | ||
| 耐環境性能 | ||
| 動作温度 | -35 to +65C | |
| 取り付けインターフェース | ¼-20三脚マウント(M4タップ) | |
| 耐環境性能 | ||
| 原産国 | 米国 | |
| 分類カテゴリ | ECCN 6A003.b.4.a. | |
| ※ 本製品を輸出する場合、禁止される国がございますので、事前にお問合せください。 | ||
上記仕様は改良等により予告なく変更される場合があります。
