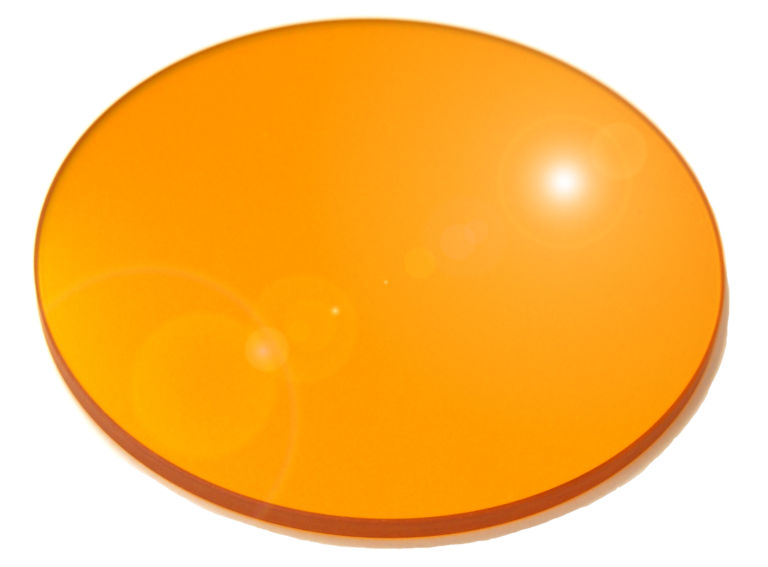

セレン化亜鉛(ZnSe)窓

透過波長：0.5～22μm
使用温度：200℃以下推奨（研磨品）
毒劇物　：該当
表面仕上：研磨、ARコート
主な用途：サーモグラフィ、放射温度計用の観察窓、CO2レーザ用窓、NDIR
主な特長：研磨品でも70％を超える透過率（厚みによる）


特長

ZnSeは毒物劇物取締法に該当する物質です。

ご購入に当っては関連法規をご確認の上、適切なお取扱をお願いいたします。



  • 反射防止コートなしでも70%以上の高透過率。
  • 反射防止コートにより透過率をほぼ100%にすることも可能。
  • 若干潮解性がありキズつきやすく、高温での使用には向かないため、常温の室内環境での使用に適しています。
  • 研磨品：推奨最高使用温度：～200℃
    　　これ以上の温度で使用されますと、有毒ガス発生の恐れがあります。

セレン化亜鉛(ZnSe)透過率グラフ

＊分光透過特性は、メーカー、ロット、厚みにより異なります。



  • 表面仕上げについて

・両面研磨品(コーティング無し)：

　両面を光学研磨仕上げにします。透過率は70%以上です(厚みにより異なります)。



・AR(反射防止)コーティング：

　反射による透過損失を抑えるコーティングです。

　熱、水、湿気、摩擦、酸性・アルカリ性の薬品には耐性が無いため、取扱いには注意が必要です。

　透過波長によりコーティングが異なるため、ご使用波長をお知らせください。

用途

  • NDIRガス計測用セル窓
  • 温度測定用の観察窓・のぞき窓（放射温度計、赤外線カメラ）
  • 遠赤外カメラレンズの保護窓
  • 放射温度計の保護窓
  • 真空チャンバー観察窓（ビューポートフランジ製作も可能）
  • CO2レーザー用透過窓

お問合せ

  • 一部、短納期・低価格でご購入いただける在庫品がございます。



  • ご希望の製品が在庫品リストにない場合、下記項目をご回答の上お見積りをご依頼ください。

＜見積調査のため、必ずご回答ください＞
　・寸法（外径、板厚）
　・数量
　・窓がお手元に必要な時期
　・使用波長帯
　・表面仕上げのご希望【両面研磨（コートなし）、DLC/ARコート、両面ARコート、両面DLCコート等】



＜ご使用環境に応じたご案内をご希望の場合は、下記もお知らせください＞
　・窓自体の温度が何度まで上がるか
　・真空、加圧/負圧環境でのご使用か。その場合の到達気圧はどのくらいか(絶対圧力または相対圧力)
　・窓に飛散物、油、薬品、水が接触するか。する場合、どのようなものか
　・具体的な用途（例：〇〇℃の××の温度測定等）



＜差し支えなければお知らせください＞
　・新規案件か、既存案件の置き換えか。後者の場合、何でお困りか（価格、納期）
　・単発か量産か。後者の場合、概算所要（例. 年X個）
