FT-IR・IR顕微鏡など、赤外分光測定用の試料基板としてお使いいただける赤外線透過窓です。
CaF2（フッ化カルシウム）、BaF2（フッ化バリウム）、KBr（臭化カリウム）、Sapphire（サファイア）、Si（シリコン）、ダイヤモンドの両面光学研磨基板がございます。
ご希望の多い寸法を標準ラインナップとしてご用意いたしました。
10/50/100枚のお得なセット販売がございます。10枚以下のご注文もご相談ください。
製品情報PRODUCT INFO
- ホーム
- 製品情報
- 光部品・モジュール
- オプティクス（光学部品）
- 試料基板 / 試料プレート
- 赤外分光用 試料基板 / 試料プレート
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス（光学部品）
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8～23μm)
- シリコン(Si)窓 (1.2～15μm)
- サファイア(Al2O3)窓 (0.17～6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13～12μm)
- フッ化バリウム(BaF2)窓 (0.15～12μm)
- セレン化亜鉛(ZnSe)窓 (0.5～22μm)
- 硫化亜鉛(ZnS)窓 (0.37～14μm)
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- カルコゲナイドガラス窓 (0.75～14μm)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット
- 光学フィルタ
- 赤外単レンズ（結像・集光用）
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー（フレキシブル導波管）
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ（検出器）
- 紫外線センサ・UV照度計
- ガスセンサ・ガス分析計
-
ダイヤモンド製品
- ダイヤモンド 真空窓
- CO2レーザ用 ダイヤモンド窓
- マイクロ波・THz用 ダイヤモンド窓
- X線用 ダイヤモンド窓
- ダイヤモンド X線フィルタ
- ダイヤモンド X線反射ターゲット
- ダイヤモンド 透過ターゲット
- CVDダイヤモンド X線ビームモニター
- ダイヤモンドレンズ (220nm～THz・マイクロ波)
- ダイヤモンド ATRプリズム
- ダイヤモンド ブリュースターウィンドウ
- ダイヤモンド ビームスプリッタ
- ダイヤモンドディスク / ダイヤモンドウェハ
- ダイヤモンド リキッドセル
- ダイヤモンド 箔/薄膜
- 超高精度ダイヤモンドボール
- ダイヤモンド製 ドームツイーター
- ダイヤモンド ヒートスプレッダ・ヒートシンク
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- CVDダイヤモンド製 耐摩耗部品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympia（Sierra-Olympia Technologies Inc.）
- StingRay（Div. of G&H）
赤外分光用 試料基板 / 試料プレート
標準ラインナップ

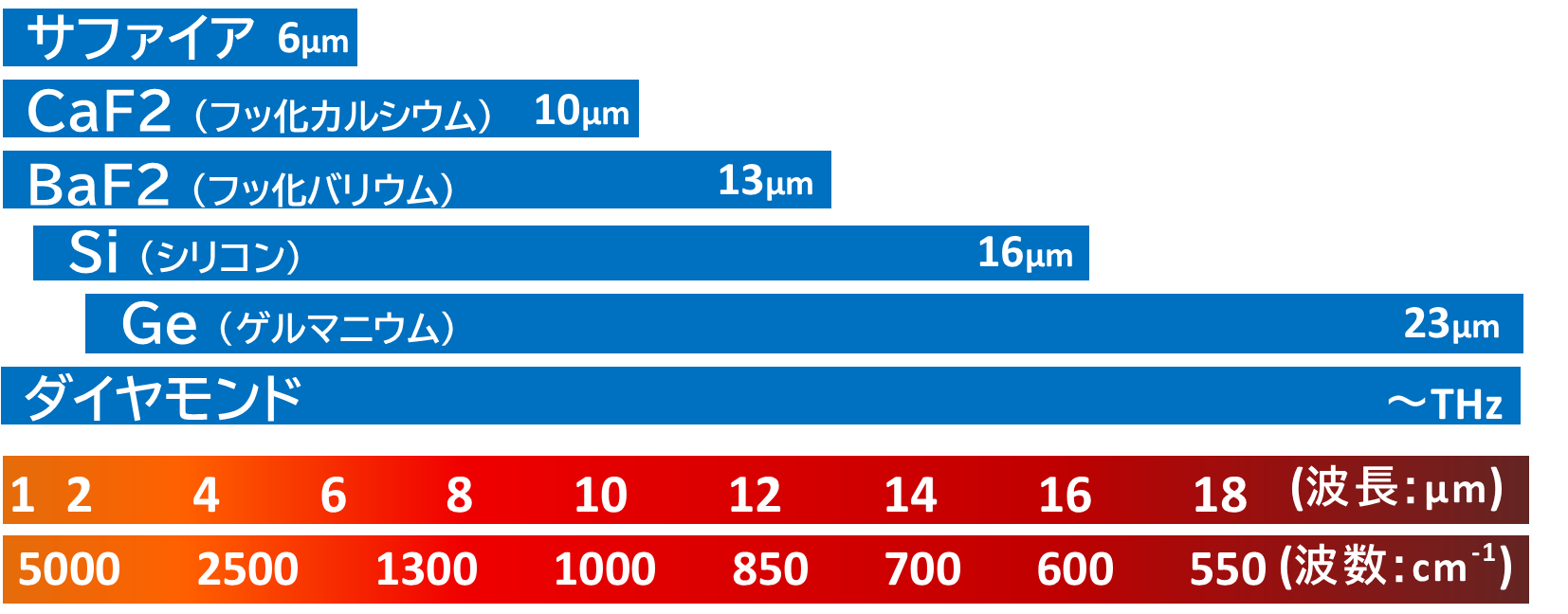

| 材質 |
透過波長 (µm)
|
透過波数 (cm-1)
|
寸法 | |||
|---|---|---|---|---|---|---|
| D(直径)x(板厚)t mm | ||||||
|
CaF2 (IRグレード)
|
0.13~10 | 1000~77000 | D16x1t | D12.7x1t | D20x1 | D25x1t |
|
CaF2 (UVグレード)
|
0.13~10 | 1000~77000 | D16x1t | D12.7x1t | D20x1t | D25x1t |
|
BaF2 (IRグレード)
|
0.15~13 | 770~6600 | D16x1 | D12.7x1t | D20x1t | D25x1 |
| KBr | 0.23~25 | 400~43000 | D16x1t | D12.7x1t | D20x1 | D25x1t |
| Sapphire | 0.17~5.5 | 1800~58000 | D16x0.5t | D13x0.5t | D20x0.5t | D25x0.5t |
|
Si (Czグレード)
|
0.2~15 | 660~50000 | D16x1t | D12.7x1t | D20x1t | D25x1t |
| ダイヤモンド | 0.22~＞50 | ＜200~45000 | D15x0.4t | – | D20x0.4t | D25x0.4t |
※CaF2(UVグレード)は蛍光が少ないグレードです。
- 枚数
10枚セット、50枚セット、100枚セット（10枚以下もご相談ください）
ダイヤモンドは1枚から在庫のご案内が可能です。
その他の材質、寸法
その他の材質、寸法については、下記の在庫品リストをご参照ください。
