ドローン搭載型ガス検知用カメラ

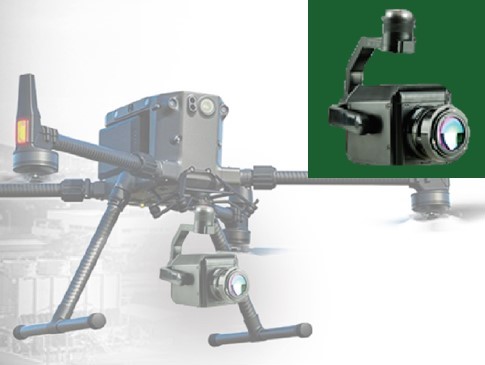

DJI社製ドローンに接続し、すぐ使えるドローン搭載用小型ガス検知用カメラ


メタン、プロパンやブタンをはじめ20種類以上の炭化水素系ガスや二酸化硫黄などのその他ガスを可視化すると同時に、最先端技術によりドローンやジンバルへの搭載に理想的な小型軽量、省電力(Low SWaP)を実現したVENTUS OGI(ガス可視化)モジュールを採用しました。
日本だけでなく世界でも圧倒的なシェアを誇るDJI社製のMatrice200 V2、Matrice210 V2、Matrice 300の各シリーズと互換性があり、DJI社製の操縦ソフト「DJI PILOT」上でドローンの操縦とカメラ制御両方が行えるユーザーフレンドリーなカメラです。

カタログダウンロード

本製品に関する記事が日本工業出版『検査技術』に掲載されました

赤外線カメラによってガスを可視化する技術、Optical Gas Imaging(OGI)とOGIを活用したガス漏洩検査の利点について、本製品や『高感度小型ガス検知用カメラモジュール VENTUS OGI』に触れながら解説した記事が日本工業出版株式会社の「検査技術」2021年7月号に掲載されました。 本製品の機能や特徴についても、実際の撮影イメージを交えながらわかりやすく説明しております。下記リンクよりお読みいただけますので、ご興味ございましたらぜひご一読ください。

記事を読む

検査技術では、弊社の記事以外にも、注目の技術についてフィーチャーした様々な記事が掲載されております。 詳細は以下よりご覧ください。

日本工業出版 検査技術2021年7月号 詳細(外部サイト)

ドローンからの撮影映像(プロポ画面)

ドローンからの撮影映像(ドローン視点 各種撮影モード)

▼他の動画も見たい方はこちらからご覧ください▼

【公式YouTubeチャンネル】

IRS_youtubeロゴ株式会社アイ・アール・システム 赤外カメラ営業課(YouTube Channel)

ページ上部(目次)へ戻る▲

特長





  • 国内外で圧倒的シェアを誇るDJI社製ドローンに搭載が可能
  • すぐに使える簡単なセットアップ -DJI社製ドローン Matrice200 V2、Matrice210 V2、Matrice 300の各シリーズに接続するだけ
  • ドローンの操縦もカメラ制御もDJI社製の操縦ソフト「DJI PILOT」で完結
  • 撮影データはMicroSD(MAX. 32GB)へ保存可能
  • VENTUS OGIカメラモジュール採用 -コンパクト・省電力・高感度・長寿命を追及したガスカメラモジュール
  • 炭化水素(CH)系ガスやその他ガスを可視化 -メタン・プロパン・ブタン他、計20種類以上
  • 先進的な画像処理機能を飛行中リアルタイムで調整可能 -ノイズ・コントラスト調整・オートゲインコントロール・デジタルズームなど

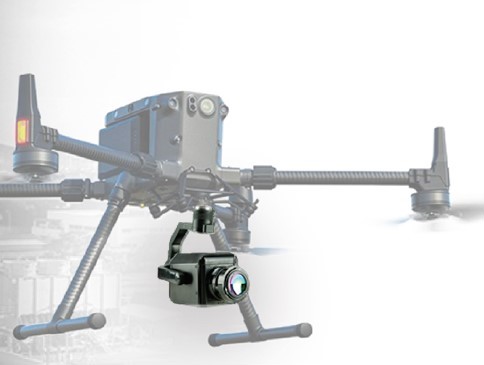

ドローン搭載ガスカメラ_製品画像1

製品画像(※ドローンは付属しておりません)

ドローン搭載ガスカメラ_製品画像2

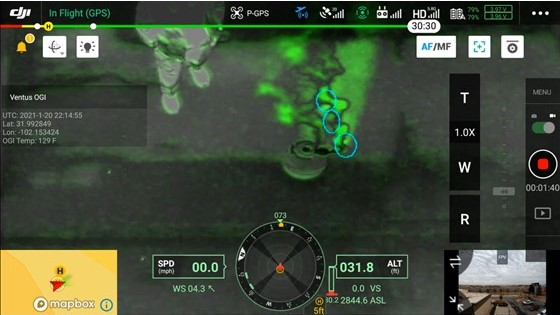

操作画面(DJI PILOT)

ページ上部(目次)へ戻る▲

アプリケーション

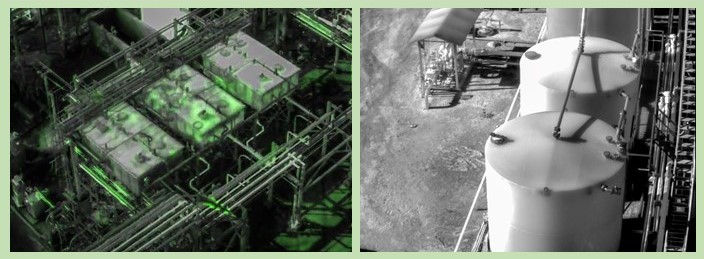

ドローン搭載ガスカメラ_app1 VENTUS OGIを搭載したドローンからの撮影画像

ドローンに搭載することで広範囲のガス漏れを効率的に点検・調査

ドローン向けにコンパクト・省電力を追及したVENTUS OGIカメラモジュールを採用し、飛行制御も画像補正も元々のドローン制御ソフト(DJI PILOT)上でリアルタイムで調整できる高い操作性を実現、マニュアルな点検手段からの切り替えに理想的です。

ドローン搭載ガスカメラ_app2
ガス・石油産業 製造業 タンクのガス漏れ
油井の試掘や採掘・燃料ガス供給ライン・LNGターミナル・陸上/地下のガスパイプラインなどにおける調査・モニタリング、フレアスタックにおける焼却済&未処理ガスのモニタリングなどに 通気菅(ベントスタック)・圧縮装置、発電機(ジェネレーター)・エンジン・バルブ・接合・シーリングなどの設備・構造の分析・解析に有益な熱(サーマル)画像を得ることができます。 荷船(はしけ)や貨物船のコンテナヤード・鉄道の貨物車両・貯蔵タンク・石油貯蔵地区での人の目では見えないガス漏れの検知に

【検出可能ガス】

酢酸・アンモニア・ベンゼン・ブタジエン・ブタン・エタン・エチルベンゼン・

エチレン・へプタン・ヘキサン・イソプレン・メチルエチルケトン・メタン・

メタノール・MIBK・オクタン・ペンタン・プロパン・プロピレン・二酸化硫黄・

トルエン・塩化ビニル・キシレン

【ガスカメラ(OGI -Optical Gas Imaging)採用のメリット】

  • ガス漏れの早期発見により漏れを最小限に抑え企業の利益の貢献します。
  • 広範囲を素早く、効率的に点検することが可能で、人件費の抑制に貢献します。
  • 火災や爆発の危険性を減らし各工程での安全向上に貢献します。
  • メンテナンス・修理の予定計画を改善、施設の維持管理に貢献します。
  • 採掘現場などで気づかないうちに流出するガスの検知・削減に貢献し、企業活動における環境との共存へ繋げます。
  • OGIで可視化することにより誰でも簡単にガス漏れの箇所が分かります。

ページ上部(目次)へ戻る▲

ドローンとの接続ステップ

【撮影開始にあたり必要なもの】

ドローン(下記対応シリーズモデル)操縦ソフト(DJI PILOT)カメラ(本製品)

対応シリーズ

DJI社製 Matrice200 V2シリーズ、Matrice210 V2シリーズ、Matrice 300シリーズ

推奨コントローラ

DJI社製 DJI CrystalSky monitor、DJI Smart Controller Enterprise

【必要なステップ】

STEP 1

カメラをDJI X-portへ接続

※カメラ制御に必要なプラグインが自動的にDJI PILOTにインストールされます。

STEP 2

DJI PILOTソフトで操縦・撮影開始!

ページ上部(目次)へ戻る▲

仕様

インターフェース
  対応ドローン Matrice 200 V2 / Matrice 210 V2 / Matrice 210 RTK V2 / Matrice 300 RTK
  コントローラ端末 DJI Pilot対応端末
※メーカー推奨はDJI CrystalSky monitor、DJI Smart Controller Enterprise
※DJI PilotはAndroid5.0以上が対応、iOS端末は使用出来ない可能性あり
  消費電力 12VDC / 6W typical (ピーク12W) ※給電はドローンのバッテリーからとなります。
  保存容量 Up to 32GB microSD
カメラ仕様
  重量 約542g
  寸法(奥行x幅x高さ) 148 x 71 x 73mm
  画素数 640 x 512
  ディテクタ SCD社製高速・高感度冷却式MWIRディテクタ(HOT)
  画素ピッチ 15µm
  波長 3.2 – 3.42 µm
  フレームレート 30Hz
  焦点距離 25mm
  HFOV 21.7°
  F値 1.5
  デジタルズーム 4x
  動作温度 -35 to +65C
  規格

60g/hr以下 (米国環境保護庁(EPA) OOOOa 準拠)

輸出規制分類
  原産国 米国
  分類カテゴリ ECCN 6A003.b.4.a.
  ※ 本製品を輸出する場合、禁止される国がございますので、事前にお問合せください



上記仕様は改良等により予告なく変更される場合があります。
