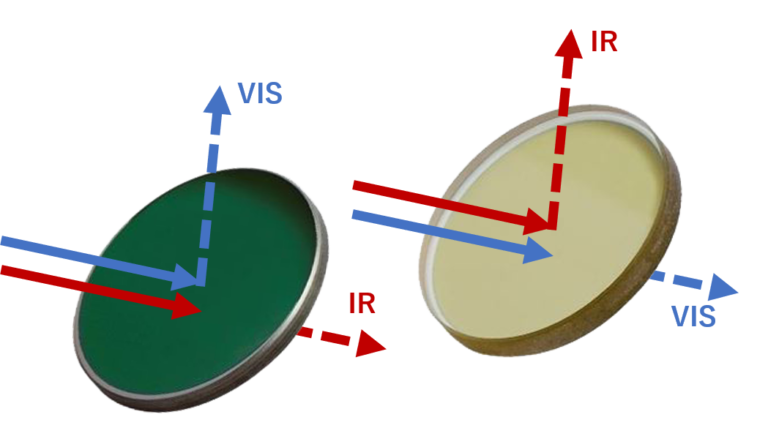

可視光(400-700nm)と赤外光(3-12µm)を反射/透過によって分離するフィルタです。
納期は在庫がある場合受注後2~3週間程度、在庫切れの場合は最長で4カ月程度です。
※下記ラインナップ以外の取り扱いもございます。詳細はお問合せください。
製品情報PRODUCT INFO
- ホーム
- 製品情報
- 光部品・モジュール
- 窓・フィルタ・レンズ
- 光学フィルタ
- 可視/赤外分離 ダイクロイックミラー
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- 分光測定
- 赤外カメラ
- レーザー距離計
- 防衛用途関連製品
- その他計測機器・装置
光部品・モジュール
- 光源
-
窓・フィルタ・レンズ
- 赤外窓・ウインドウ
-
赤外レンズ(結像・集光用)
- ゲルマニウム(Ge)レンズ (透過波長帯1.8~23μm)
- シリコン(Si)レンズ (透過波長帯:1.2~15μm / 25~300μm)
- サファイア(Al2O3)レンズ (透過波長帯:0.17~6.5μm)
- フッ化カルシウム(CaF2)レンズ (透過波長帯:0.13~12μm)
- フッ化バリウム(BaF2)レンズ (透過波長帯:0.15~12μm)
- セレン化亜鉛(ZnSe)レンズ (透過波長帯:0.5~22μm)
- 硫化亜鉛(ZnS)レンズ (透過波長帯:0.37~14μm)
- カルコゲナイドガラスレンズ (透過波長帯:0.75~14μm)
- ダイヤモンドレンズ (透過波長帯:220nm~THz・マイクロ波)
- 赤外ビューポート(フランジ付)
- 光学フィルタ
- 赤外カメラレンズ
- センサ(検出器)
- 周辺光学系
- 赤外分光用 試料基板
- NDIRガス濃度計測モジュール
光学部品向け非接触検査・評価装置
その他光学機器・部品
可視/赤外分離 ダイクロイックミラー
可視透過 ダイクロイックミラー(赤外反射)
可視透過率 | 平均70%@400-700nm |
赤外反射率 | 平均85%@3-12µm |
基板 | BK7 |
その他仕様 |
入射角0~45°設計、有効径:85%、S/D=40/20 平行度:3分、面精度:1/4 waves @633nm |
寸法ラインナップ |
①直径:25.4+0/-0.2mm、板厚:2+0/-0.2mm ②直径:25.4+0/-0.2mm、板厚:3+0/-0.2mm ③直径:50.8+0/-0.2mm、板厚:2+0/-0.2mm ④直径:50.8+0/-0.2mm、板厚:3+0/-0.2mm |

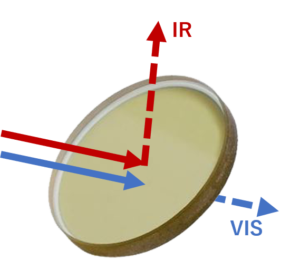

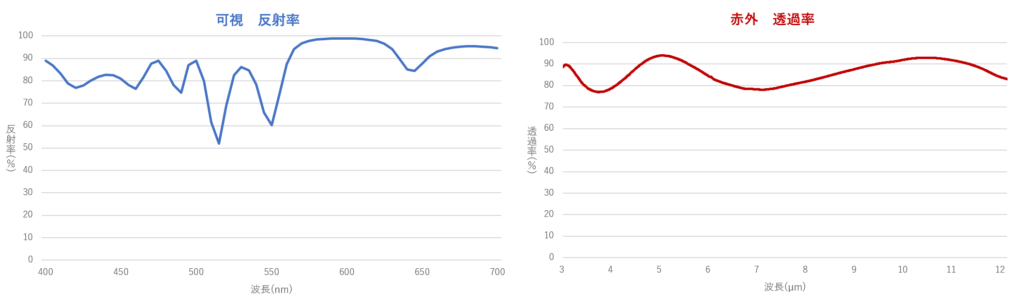

赤外透過 ダイクロイックミラー(可視反射)
可視反射率 | 平均80%@400-700nm |
赤外透過率 | 平均85%@3-12µm |
基板 | Ge |
その他仕様 |
入射角45°設計、有効径:90%以上、S/D=60/40 平行度:3分、面精度:1/4 waves @633nm |
寸法ラインナップ |
①直径:25.4+0/-0.2mm、板厚:2+0/-0.2mm ②直径:25.4+0/-0.2mm、板厚:3+0/-0.2mm ③直径:50.8+0/-0.2mm、板厚:2+0/-0.2mm ④直径:50.8+0/-0.2mm、板厚:3+0/-0.2mm |
※仕様は予告なく変更となる場合がございます。ご了承ください。
