天文・サイエンス向け高感度SWIRカメラ Ninoxシリーズ

超高感度SCD社製検出器を採用し、-15℃の冷却で低暗電流と長時間の露出が可能な高感度・低ノイズのサイエンス用途向けSWIRカメラ。
-80℃冷却により更なる低読出しノイズ、低暗電流、5分までの長時間露光が可能となった、超高感度モデル(検出器は他社製)も登場しました。

天文観測やバイオ(in vivo)イメージングなど、微弱な光をとらえるアプリケーションに適したシリーズです。

カタログダウンロード

特長

Ninox 640 SUNEW!

  • 画素フォーマット:640 x 512(VGA) 画素ピッチ:15μm
  • -80℃真空冷却
  • 冷却により非常に低い暗電流(<300 e/p/s)を実現

    – 長時間露光(~300sec)が可能

  • 低読み出しノイズ <56e-(High Gain)・低暗電流

    – SWIRカメラで業界最高レベルの感度

  • 広ダイナミックレンジ 56dB(Low Gain)
  • グローバルシャッター方式
  • 16 bit CameraLinkインターフェース
  • 外部トリガー入力標準装備
  • 独自の高度な真空封止技術(PentaVac™ Vacuum Technology)

    – 冷却機能・イメージセンサ性能を保護

ninox640su製品画像

Ninox 1280

  • 画素フォーマット:1280 x 1024(SXGA) 画素ピッチ:10μm
  • 低読み出しノイズ <50e-(High Gain)
  • 非常に広ダイナミックレンジ 69dB(Low Gain)
  • -15℃冷却(TEC)で2,000 e/p/s(Typical)の低暗電流

Ninox 640 II

  • 画素フォーマット:640 x 512(VGA) 画素ピッチ:15μm
  • 非常に低い読み出しノイズ <18e- Typical(High Gain)
  • 非常に広ダイナミックレンジ 73dB(Low Gain)
  • -15℃冷却(TEC)で1,500 e/p/s(Typical)の低暗電流
  • 超高感度SCD社製InGaAs検出器を採用
  • 可視~SWIR(0.4~1.7μm)の広域に感度有
  • 3 point NUC・AGC
  • CameraLinkインターフェース
  • グローバルシャッター方式
  • 外部トリガー入力標準装備
  • 水冷オプションあり(TEC冷却補助)
ninox640製品画像

ページ上部(目次)へ戻る▲

アプリケーション

ninoxアプリケーション
  • 天体観測
  • レーザービーム・プロファイラー
  • ハイパースペクトラル
  • 半導体ウエハ検査
  • ソーラーセル検査
  • NIR II蛍光バイオ(in vivo)イメージング
  • 高温サーモグラフィー
  • 顕微分析

    バイオ・メディカル関連

    蛍光分析・ラマン分光

  • 真贋識別

ページ上部(目次)へ戻る▲

機器構成例

すぐにお使いいただけるよう、撮影・観察開始に必要な機器・アクセサリが一式揃った状態で納品可能です。

下図のようなセットアップでのご使用はもちろん、Cマウント対応の望遠鏡への取付けも可能です。

機器構成図

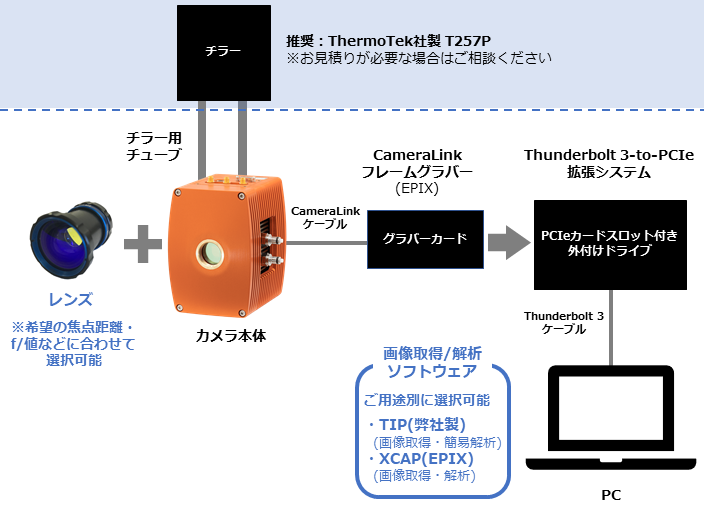

NINOX 640 SU

NINOX SU機器構成

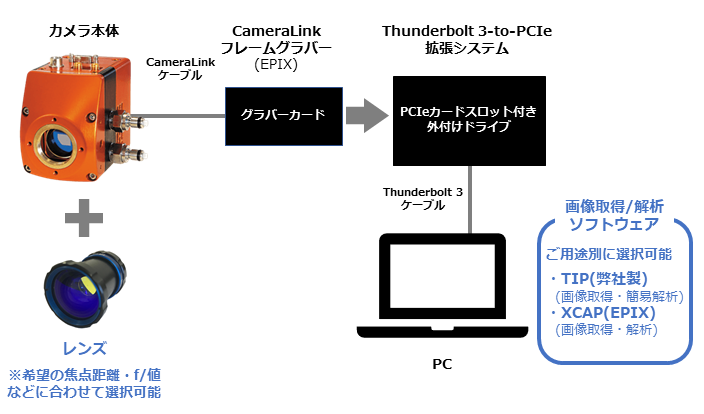

NINOX 640 II/1280

NINOX機器構成

※水冷も可能ですのでご検討の際はご相談ください。

(撮影環境によりTECだけでは安定した冷却が難しい場合補助的にご利用いただけます。)

構成品

青字部分に関しましてはご用途、ご希望仕様に合わせご提案いたします。

  • カメラ本体
  • レンズ
  • グラバーカード
  • CameraLinkケーブル
  • PCIeカードスロット付き外付けドライブ
  • Thunderbolt 3 ケーブル
  • PC
  • ソフトウェア

※各構成品詳細・数量等はご選択されるモデル、ご使用環境等により異なります。詳しくはお問い合わせください。

ページ上部(目次)へ戻る▲

仕様

モデル Ninox 640 II Ninox 640 SU Ninox 1280
検出器

InGaAs PIN Photodiode

(SCD社製)

InGaAs PIN Photodiode

InGaAs PIN Photodiode

(SCD社製)

測定波長 0.4—1.7µm 0.9—1.7µm 0.4—1.7µm
素子ピッチ 15µm x 15µm 10µm x 10µm
画素数 640 x 512 1280 x 1024
ノイズ(RMS) Low Gain : <175e- (150e- typical)
High Gain : <22e- (18e- typical)
Low Gain : <98e-(Typical <85e-)
High Gain : <56e-(Typical <50e-)
Low Gain : <190e- (160e- typical)
High Gain : <50e- (47e- typical)
量子効率 >90%@1.3µm 80%@1.5µm >90%@1.3µm
Pixel Well Depth

Low Gain : 650Ke-

High Gain : 10Ke-

Low Gain : 110ke-

High Gain : 35Ke-

Low Gain : 450Ke-

High Gain : 10Ke-

Pixel Operability >99.5%
Dark Current (e/p/s) <1,500 @ -15℃ (750 typical) <300 @-80℃ <4,000 @ -15℃ (2000 typical)
Digital Output Format

14bit CameraLink

(Base Configuration)

16 bit CameraLink

(Base configuration)

12bit CameraLink

(Medium Configuration)

露光時間 Low Gain : 10µs~26.8s
High Gain : 100µs~26.8s

15µs~300 sec

Low Gain : 20µs~10s
High Gain : 40µs~8ms
Shutter mode Global shutter
フレームレート ~120Hz ~100Hz 10~60Hz
ダイナミックレンジ Low Gain : 73dB
High Gain : 55dB
Low Gain : 62dB
High Gain : 56dB
Low Gain : 69dB
High Gain : 47dB
トリガーI/F トリガーIn/Out:TTL level
冷却

TEC(-15℃、ΔT=35℃)

※水冷オプションあり

-80℃液体冷却

TEC(-15℃、ΔT=35℃)

※水冷オプションあり

イメージ補正

3point NUC(offset, gain & Dark)

+pixel補正

2point NUC(offset & gain)

+pixel補正

3point NUC(offset, gain & Dark)

+pixel補正

コントロール機能 露光時間、intelligent AGC、NUC、Gamma、Pk/Av、TEC、ROI 露光時間、NUC、TEC、 露光時間、intelligent AGC、NUC、Gamma、Pk/Av、TEC、ROI
レンズマウント C mount(SWIRレンズ選択可能)
電源、消費電力

12VDC±5%

(<10W w TEC ON、NUC ON)

12VDC±10%

(<120 w TEC ON、NUC ON)

12VDC±5%

(8W w TEC ON、NUC ON)

保管温度/動作温度 −30~+60℃/−20~+55℃
寸法/重量 87.30 x 78.86 x 79.30mm/550g 120.9 x 140.2 x 113.1mm/<1.9kg 87.30 x 78.86 x 79.30mm/550g

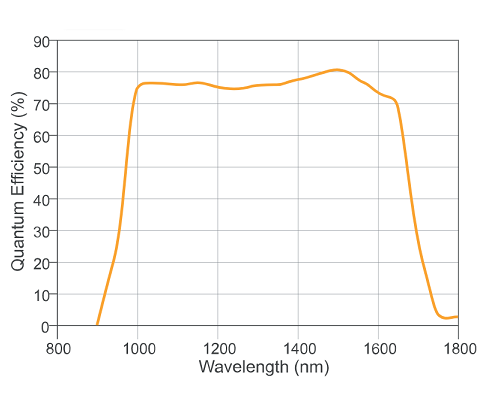

量子効率グラフ ※クリックで拡大(別窓)

量子効率グラフ_ninoxシリーズ
※クリックで拡大(別窓)

量子効率グラフ_ninox640SU
※クリックで拡大(別窓)

量子効率グラフ_ninoxシリーズ

※上記仕様は予告なく変更される場合があります。
