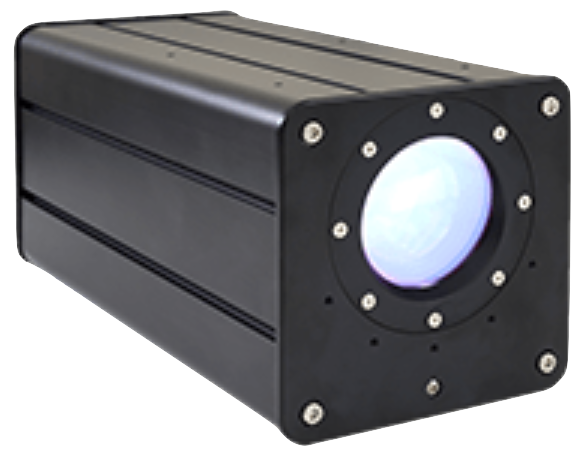

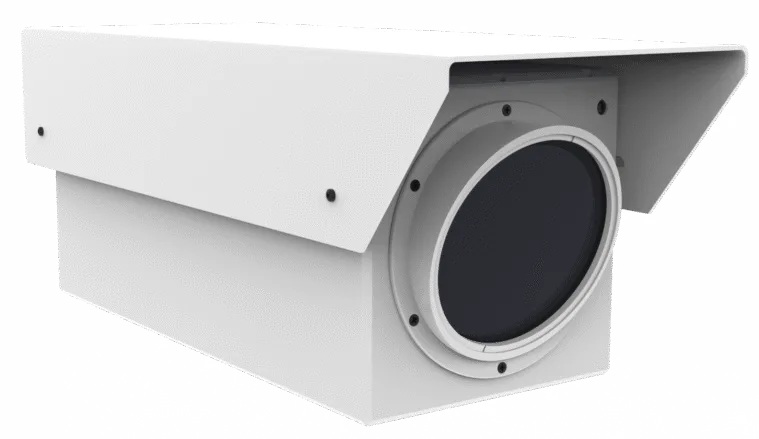

遠方監視向け近赤外(SWIR)カメラ MAGNOLIA

640×512画素の高感度InGaAs素子(0.9-1.7μm)を採用したズームレンズ搭載SWIRカメラ。
窒素パージ、シーリング処理された堅牢な筐体にパッケージされており、RS-232/422インターフェースによるリモート制御が可能です。
遠方監視システムや、携行型、またはフィールド設置型トラッキングシステム等の各種セキュリティシステムへの組込に適しています。
1280×1024画素や、本ページに記載のないレンズ等、異なる仕様でも対応できる場合がございますので、ご希望仕様がございましたらお気軽にご相談ください。

特長

本製品でのデモ撮影映像 3.5km/700m zoom in/out

レンズ: RP社製15-300mm(F/2.8-4.3) 近赤外(SWIR)ズームレンズ LOTUS

本製品での5km先のデモ撮影映像

(画素数1280×720のモデルを使用)

レンズ: RP社製2視野切替近赤外(SWIR)ズームレンズ TETRA(400mm(F/5)/900mm(F/11)

  • RP社製高性能連続ズームレンズ搭載(電動フォーカス・電動ズーム)
  • NUCやGammaなどのイメージエンハンスメント機能
  • リモート制御可能
  • 窒素パージ済
  • 堅牢設計
  • オプションでデジタル出力(CameraLink)可

仕様

SWIRカメラ仕様・性能
ディテクタ InGaAs
画素数 640×512
画素ピッチ 15µm
読み出しノイズ

Low Gain <195e | High Gain <50e

量子効率

>73% @1.064µm・78% @1.55µm

Pixel well depth

700Ke Low Gain | 15Ke High Gain

Pixel Operability

>99.5%

ダイナミックレンジ

14 bit

露光時間

1µs ~ 1フレーム

シャッターモード

グローバルシャッター

TEC

可(ON/OFF制御可能)

画像補正

3 point NUC + pixel correction

画像制御

露光・AGC・NUC・Gamma・TEC&ROI

システム仕様・性能

ビデオフォーマット

NTSC / PAL

(オプションでCameraLinkデジタル出力可能)

通信プロトコル

RS-232/RS/422 Full Duplex

Baud rate 115,200(ohther rates available)

電源入力

14-32VDC・35W

平均値

制御

遠隔制御可

フォーカス/ズーム制御

遠隔制御可

重量

お問い合わせください。

寸法

MAGNOLIA/300 460(L)×140(W)×140(H) mm(コネクタ類を除く)

MAGNOLIA/500 600(L)×215(W)×215(H) mm(コネクタ類を除く)

マウント/レンズインターフェース

お問い合わせください。

動作温度 | 保管温度

-20~+55 ℃ | -30~+60 ℃

衝撃・振動

MIL-STD-810E

シーリング

IP66/67



選択可能レンズ



CORAL(30~300mm)

catalog button small

CROCUS(50~500mm)

catalog button small

焦点距離 30~300mm 50~500mm
F値 F/2.85~4.5 F/5.0
FOV

NFOV(望遠) 1.83(H)×1.47(V)°

WFOV(広角) 18.2(H)×14.6(V)°

NFOV(望遠) 1.1(H)×0.88(V)°

WFOV(広角) 11(H)×8.8(V)°

波長 0.9~1.7µm 0.9~1.7µm

ズームによるボアサイトずれ

(NFOVからWFOV・

WFOVからNFOV)

~半径10ピクセル(ディテクタ上) ~半径10ピクセル(ディテクタ上)
ボアサイト保持精度 ~半径3ピクセル(ディテクタ上) ~半径3ピクセル(ディテクタ上)
フォーカス/ズーム機構 電動、遠隔制御可能 電動、遠隔制御可能
透過率 Average >83% Average >80%

型番

ご希望の仕様がお決まりの場合は以下の型番からお選びいただき、お知らせください。

MAGNOLIA/300-P レンズ CORAL(30-300mm)・出力  PAL
MAGNOLIA/300-N レンズ CORAL(30-300mm)・出力  NTSC
MAGNOLIA/500-P レンズ CROCUS(50-500mm)・出力  PAL
MAGNOLIA/500-N レンズ CROCUS(50-500mm)・出力  NTSC

※製品仕様は予告なく変更される場合があります。
