【結像・集光用レンズ】
ガス分析、炎検知、放射温度計などの各種計測器の光学系や、中赤外カメラに最適なサファイアレンズです。
紫外・可視から5μm付近まで反射防止コート無しでも高い透過率があります。キズや水にも強く耐環境性に優れた素材です。
結像・集光用でなく、放射温度計や赤外カメラ用「のぞき窓」「保護窓」については、『窓・ウインドウ』をご参照ください。
製品情報PRODUCT INFO
- ホーム
- 製品情報
- 光部品・モジュール
- 窓・フィルタ・レンズ
- 赤外レンズ（結像・集光用）
- サファイア(Al2O3)レンズ (透過波長帯：0.17～6.5μm)
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- 分光測定
- 赤外カメラ
- レーザー距離計
- 防衛用途関連製品
- その他計測機器・装置
光部品・モジュール
- 光源
-
窓・フィルタ・レンズ
- 赤外窓・ウインドウ
-
赤外レンズ（結像・集光用）
- ゲルマニウム(Ge)レンズ (透過波長帯1.8～23μm)
- シリコン(Si)レンズ (透過波長帯：1.2～15μm / 25～300μm)
- サファイア(Al2O3)レンズ (透過波長帯：0.17～6.5μm)
- フッ化カルシウム(CaF2)レンズ (透過波長帯：0.13～12μm)
- フッ化バリウム(BaF2)レンズ (透過波長帯：0.15～12μm)
- セレン化亜鉛(ZnSe)レンズ (透過波長帯：0.5～22μm)
- 硫化亜鉛(ZnS)レンズ (透過波長帯：0.37～14μm)
- カルコゲナイドガラスレンズ (透過波長帯：0.75～14μm)
- ダイヤモンドレンズ (透過波長帯：220nm～THz・マイクロ波)
- 赤外ビューポート（フランジ付）
- 光学フィルタ
- 赤外カメラレンズ
- センサ（検出器）
- 周辺光学系
- 赤外分光用 試料基板
- ガスセンサ（濃度測定モジュール）
光学部品向け非接触検査・評価装置
その他光学機器・部品
サファイア(Al2O3)レンズ (透過波長帯：0.17～6.5μm)
特長
- キズ・水に強く、厳しい環境での使用に最適。メンテナンスも容易。
- 反射防止コートなしでも80%以上の高透過率。
- 可視も透過するので、目視での装置内部観察や可視レーザーマーカーによる測定位置の視認も同時にできます。

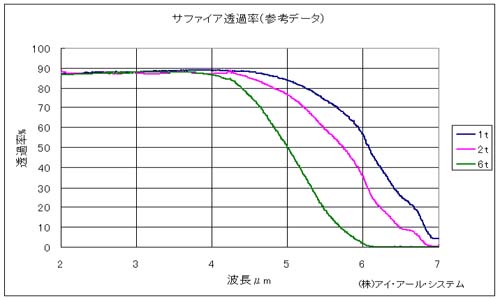

＊分光透過特性は、厚み、メーカー、ロットにより異なります。
用途
- NDIRガス計測
- 炎検知器
- 放射温度計
- 中赤外カメラレンズ
在庫品・お見積り
- 一部、短納期・低価格でご購入いただける在庫品がございます。
- ご希望の製品が在庫品リストにない場合、下記項目をご指定の上お見積りをご依頼ください。
・レンズ形状：平凸、平凹、メニスカス、非球面、穴あき
・レンズ直径：
・中心厚：
・焦点距離（もしくは曲率半径）：
・数量：
・その他ご希望の詳細仕様（コバ厚、各種公差等）
- 結像・集光用でなく、放射温度計や赤外カメラ用「のぞき窓」「保護窓」については、『窓・ウインドウ』をご参照ください。
