CH4 / メタンセンサ

NDIR(非分散赤外線吸収法)のメタン/CH4センサです。

【主なアプリケーション】
・バイオガス生成
・可燃性ガス漏洩検知
・プロセスガス管理
・燃焼ガス管理

カタログダウンロード

FLOW EVO(通気タイプ)

ガスセンサ

通気タイプ(FLOW EVO)【マニュアル(英文/参考和訳)】

ガスのinlet/outletをもってガスセル内を通気させるタイプの装置で、供給や排気の配管からバイパスして使用したり、吸気システムを持つ測定装置に組み込んだりするもの。

  • ラインナップ一覧

型番をクリックしてデータシートをご参照ください。【データシートガイド(参考和訳)】

型番 測定レンジ(最大濃度) 検出下限(3σ) メーカ較正時ゼロガス

MultiSense

mirSense社製 別製品(光音響式)

500 ppm < 0.4 ppm N2

F3-042205-05000 ※開発中

2000 ppm ≤ 20 ppm N2
F3-042505-05000 5000 ppm ≤ 50 ppm N2
F3-042106-05000
10000 ppm ≤ 50 ppm N2
F3-042256-05004
2.5 Vol.-% ≤ 0.015 Vol.-% N2
F3-042506-05000 5 Vol.-% ≤ 0.03 Vol.-% N2
F3-042107-05000 10 Vol.-% ≤ 0.05 Vol.-% N2
F3-042157-05000
15 Vol.-% ≤ 0.1 Vol.-% N2
F3-042507-05000 50 Vol.-% ≤ 0.2 Vol.-% N2
F3-043507-05000 50 Vol.-% ≤ 0.2 Vol.-%

CO2

(バイオガス向け)

F3-042108-05000 100 Vol.-% ≤ 0.2 Vol.-% N2
F3-043108-05000 100 Vol.-% ≤ 0.2 Vol.-%

CO2

(バイオガス向け)



  • ガスチューブコネクタの寸法

標準:3/5mm(内径3mm/外径5mm)

無償で4/6mm(内径4mm/外径6mm)に変更可能です。事前にご相談ください。

BASIC EVO(拡散タイプ)

ガスセンサ

拡散タイプ(BASIC EVO) 【マニュアル(英文)】

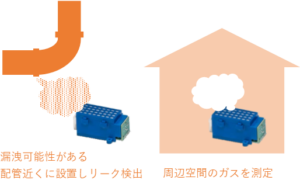

室内換気やビニールハウス内の濃度管理などの空間におけるガス濃度のモニタリングや、漏洩可能性のある箇所の近くに設置して検出を行うタイプ。

  • ラインナップ一覧

型番をクリックしてデータシートをご参照ください。【データシートガイド(参考和訳)】

型番 測定レンジ(最大濃度) 検出下限(3σ) メーカ較正時ゼロガス
B3-042446-00000 4.4 Vol.-% ≤ 0.025 Vol.-% N2

ハウジング付き拡散タイプ(TRANSMITTER EVO)

【マニュアル(英文/参考和訳)】

BASIC EVOにIP54のハウジングが付いたタイプ。現場へのスムーズな導入を実現。

  • ラインナップ一覧
型番 測定レンジ(最大濃度) 検出下限(3σ) メーカ較正時ゼロガス
T4-042446-00000 4.4 Vol.-% ≤ 0.025 Vol.-% N2

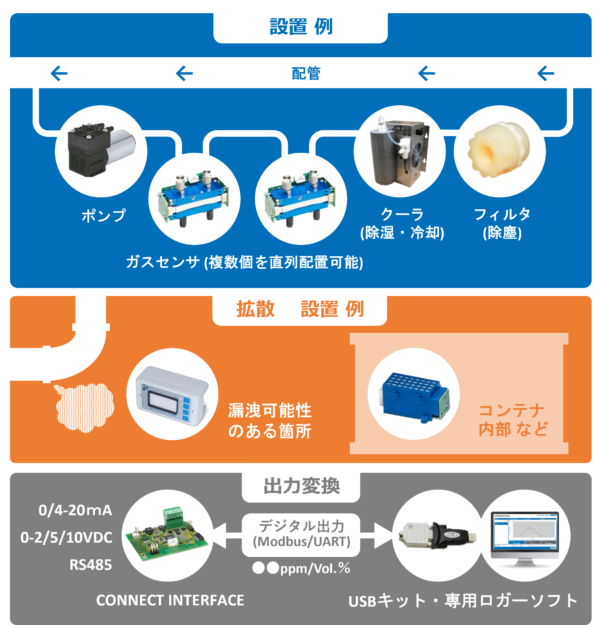

セットアップ例

アクセサリ

高精度な測定と、センサ保護のためサンプルガスの前処理が必要な場合がございます。

ガスセンサのデータシートに記載の測定ガス要件を満たさない項目がある場合、

ユーザ側でアクセサリをご用意いただくか、smartGAS社のアクセサリをお選びください。



ガス前処理 データ取得
・ポンプ(標準要件:0.1~1.0L / min)
・除湿 (標準要件:露点5 ℃未満)
・冷却 (標準要件:-20~ +50 ℃)
・除塵 (標準要件:≤100 μg / m3、 ≤1 μm)
・アナログ変換      (標準はデジタル出力)
・PC接続用USBキット    (給電・シグナル取得)
・ロガーソフト      (濃度表示・ロギング)
・キャリブレーションソフト(ユーザ側で濃度較正)



アクセサリの詳細は「ガスセンサ用 アクセサリ」ページをご覧ください。

ラボ向け ガス分析計

通気タイプのガスセンサは、装置化した「ガス分析計」としての供給も可能です。



他ガスのセンサとあわせての組込みも可能です。

詳細は下記製品ページをご覧いただくか、お気軽にお問い合わせください。

マルチガス分析計ANAREX
