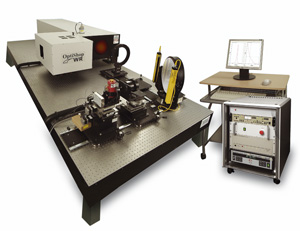

CI Systems社のOPTISHOPを使用すれば、レンズのMTFや透過率、さらに焦点距離、収差、歪みの測定が可能です。赤外レンズの製造メーカのみならず、赤外レンズを使用する赤外カメラのメーカやユーザの方にも、簡単に測定ができます。
製品情報PRODUCT INFO
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス（光学部品）
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8～23μm)
- シリコン(Si)窓 (1.2～15μm)
- サファイア(Al2O3)窓 (0.17～6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13～12μm)
- フッ化バリウム(BaF2)窓 (0.15～12μm)
- セレン化亜鉛(ZnSe)窓 (0.5～22μm)
- 硫化亜鉛(ZnS)窓 (0.37～14μm)
- カルコゲナイドガラス窓 (0.75～14μm)
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット/スフィア
- 光学フィルタ
- 赤外単レンズ（結像・集光用）
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー（フレキシブル導波管）
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ（検出器）
- 紫外線センサ・UV照度計
-
ガスセンサ・ガス分析計
- ガス濃度計 ANAREX
- 高精度 NDIR ガスセンサ
- 排ガスセンサ（CO2、CO、NO、SO2）
- PAS ガスセンサ（C2H4、NO、NH3）
- 加熱滅菌インキュベータ用 CO2/炭酸ガスセンサ
- CO2 / 二酸化炭素 炭酸ガスセンサ
- CO / 一酸化炭素センサ
- CH4 / メタンセンサ
- C2H4 / エチレンセンサ
- N2O / 亜酸化窒素(一酸化二窒素)センサ
- NO / 一酸化窒素センサ
- SO2 / 二酸化硫黄センサ
- NH3 / アンモニアセンサ
- SF6 / 六フッ化硫黄センサ
- フロンセンサ（冷媒ガス）
- SO2F2 / CH3Br 燻蒸ガスセンサ
- ガスセンサ用 アクセサリ
- ガスセンサ Q&A
- ダイヤモンド製品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympic（Sierra-Olympic Technologies Inc.）
- StingRay（Div. of G&H）
赤外レンズMTF測定装置
概要
コリメータで投影したスリットパターンを供試レンズで結像します。供試レンズの焦点面に置かれた赤外ディテクタ（スリットマスク付き）をスキャンすることにより、ラインスプレッドファンクション（LSF）を測定します。このLSFをフーリエ変換し、レンズのMTFを求めます。
軸外や、デフォーカス時のMTFも測定可能です。また、レンズの透過率や、焦点距離、収差、歪みの測定ができます。
可視～赤外までの様々な波長、φ250mmまでの大口径のレンズの測定が可能です。
- 簡単な測定
- ディテクタの出力信号を見ながら簡単に光軸調整
- 光軸の再調整なしでMTF測定と透過率測定を切替
- 分かりやすいソフトウェア操作
- 様々な波長の測定が可能
- ブロードバンドな赤外光源とバンドパスフィルタの組合わせ
- 可視～遠赤外まで対応した反射型コリメータ
- 幅広い波長感度を持つInSb/MCTディテクタ採用
- 可視～近赤外測定への拡張が可能
仕様
| OPTISHOP | 仕様 | 備考 |
|---|---|---|
| 測定値 | ||
| 測定項目 | MTF | 軸上、軸外サジタル タンジェンシャルフォーカス デフォーカス |
| 透過率 | ||
| 焦点距離 | EFL、BFL、FFL | |
| 直線歪み、非点収差、像面湾曲 | ||
| MTF精度 | 2.5％以下 | |
| MTF再現性 | 1.5％以下 | |
| 透過率精度 | 2％以下 | |
| 供試レンズ | ||
| Fナンバー | F/1.0以上 8～12μm F/1.3以上 3～5μm |
|
| 口径 | 1～10インチ | |
| 波長帯 | 3～5μm、8～14μm | 可視、近赤外も可 |
| 使用コリメータ （CI Systems社製 METSシリーズ） | ||
| 焦点距離 | 70インチ | 120インチへ変更可 |
| 口径 | 12インチ | 変更可 |
| 波長 | 0.4～15μm | |
*上記仕様は予告無く変更される場合があります。
その他モデル
簡易的な低価格なモデルもあります。また、特注も可能です。詳細はお問合せ下さい。
