ImageIR® 6300 Z

【新製品】光学ズーム式冷却サーモグラフィ


InfraTec社のハイエンドサーモグラフィ ImageIR®シリーズにズームモデルが登場しました。
フルレンジ放射温度較正仕様なので、測定対象ごとに複数のレンズを購入するコストや、交換する手間が不要に!
最先端のHOT検出器(XBn技術)を採用し、小型・軽量・低消費電力。
ドローンや航空機への搭載にも適したコンパクトなデザインです。

カタログダウンロード

2024年3月: 無料Webinar(英語) -ズーム機能を使用したサーマルイメージングの無限の柔軟性 開催

開催日程: 2024年3月20日(水祝) 18:00~20:00(日本時間)
詳細、お申込み方法等はこちらからご覧ください。


2023年10月: 無料Webinar(英語) -ズーム機能を使用したサーマルイメージングの無限の柔軟性 開催

開催日程: 2023年10月26日(木) 17:00~19:00(日本時間)
詳細、お申込み方法等はこちらからご覧ください。


製品紹介動画(※実際にPCBを撮影する様子)

特長

InfraTec 640×512画素アイコン

高解像度画素フォーマット

640×512画素・10μmピッチ、先進的なXBn検出器採用

InfraTec 6300Z 測定精度

高測定精度

どんな画角でも温度測定精度±2%

InfraTec 6300Z 電動フォーカス

電動フォーカス

精密で素早く、遠隔制御可能。オートフォーカス機能も。

InfraTec 6300Z ズームレンズ

光学ズームレンズ

15~115mm / 25~170mm、2種の7.5倍ズームレンズから選択可能

InfraTec 6300Z ビニング

高速(ビニング)モード(オプション)

ビニング技術により高速化・温度分解能向上

InfraTec 6300Z 長寿命クーラー

長寿命クーラー

動作時間が長くなり、メンテナンス性が向上

フルレンジ温度較正済の光学ズームサーモグラフィ

空撮を行うとき、レーザー加工プロセスをモニタリングするとき、または小さなデバイスの電子部品を観察するとき、-これまではそれぞれ別のレンズが必要なうえ、レンズごとにサーモグラフィの較正が必要でした。ImageIR® 6300 Zでは、ソフトウェア上で画角を変更するだけで幅広い測定シーン、対象物に対応できます。
ImageIR® 6300 Zは、ズームレンズの焦点距離範囲すべてでラジオメトリック較正されているため、画角を変えても±2%の高い温度精度で測定可能。光学ズームなのでどの画角でも高画質の熱画像を取得できます。また、電動フォーカスのため、ソフトウェア上で簡単に画角の制御やオートフォーカスが可能です。

HOT検出器(XBn技術)採用、SWaP(小型・軽量・省電力)モデル

“H”igher “O”peration “T”emperature -HOT検出器はInSbなどの通常の冷却式赤外線検出器と比較して高温で動作するため、冷却部(クーラー)の小型化・省電力化を実現しました。これは、ImageIR® 6300 Z全体の消費電力や寸法、重量の削減につながっています。また、HOT検出器ではクーラーを小型化するだけでなく、長寿命化も実現しているため、クーラー交換によるタイムロスやコストを削減することができます。ドローンや航空機への組込や、連続でオペレーションするシステムへの組込にも適したデザインです。

GigE I/F・IRBIS®ソフトウェア、使いやすい制御系

他のImageIR®シリーズのモデル同様、GigEインターフェースで、InfraTec製の専用ソフトウェア『IRBIS®シリーズ』を使って制御、解析を行うことができます。ユーザーフレンドリな操作や同社の他のサーモグラフィとのデータ互換性が維持できます。

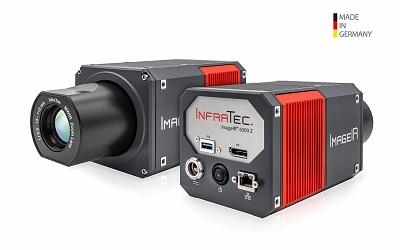

ImageIR® 6300 Z 製品外観

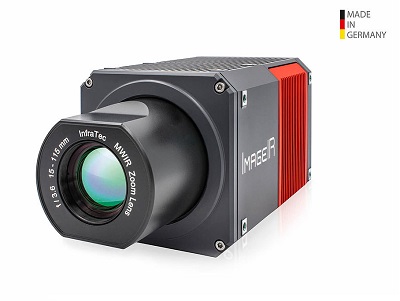

ImageIR® 6300 Z 製品イメージ

サイズ感

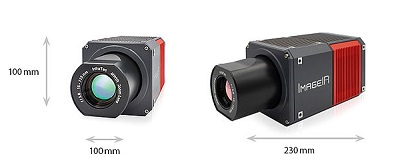

ImageIR® 6300 Z サイズ感イメージ

他のモデルを見る 製品詳細・仕様を見る ご質問、お見積り、技術相談

ImageIR®総合ページ

データシート

お問い合わせ >

アプリケーション

ImageIR® 6300 Z アプリケーションイメージ(風車)

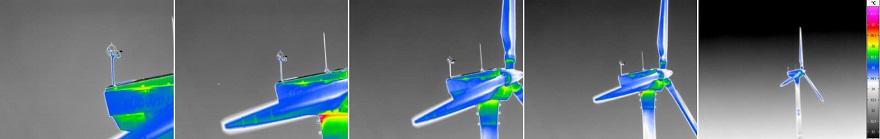

異なる画角で撮影した風力タービンの赤外画像

空撮のような広範囲撮影から小さな電子部品の観察まで、
 -ワーキングディスタンス・画角を柔軟に変えることのできるので幅広いシーンで活躍します。

アプリケーション例

  • 研究開発
  • ドローン、航空機搭載:空撮での検査、モニタリング
  • 品質保証
  • 製品試験、材料試験
  • 各種組込用途など

適用分野

電子部品空撮サーモグラフィレーザー加工3Dプリンタ(AM技術)関連接着・シーリング材料金属(冶金)化学ガラス樹脂セキュリティ航空オートモーティブ 他
その他、セキュリティ用途、医薬品研究開発、環境フィールドスタディ、アクティブサーモグラフィ、熱最適化など

顕微レンズやフィルターホイールの使用や、もっと画素数の多いモデル、高速なモデルをご検討ですか?
上記用途では、他のImageIR®シリーズのモデルやシステムソリューションが適合する場合もあります。
ImageIR®シリーズ総合ページや採用事例集、システムソリューションのページも併せてご覧ください。

採用事例・アプリケーションノート

システムソリューション・パッケージ

他のモデルを見る 製品詳細・仕様を見る ご質問、お見積り、技術相談

ImageIR®総合ページ

データシート

お問い合わせ >

仕様

モデル ImageIR® 6300 Z
波長範囲 (3.6 … 4.15) µm
ピクセルピッチ 10 µm
検出器 XBn
フォーマット (640 x 512)
画像取得 スナップショット
読み出しモード ITR / IWR
絞り f/3.6
検出器の冷却 スターリングクーラー
測定温度範囲 (-10 … 600) °C
温度測定精度 ± 2 °C or ± 2 %
温度分解能@30℃ 0.03 K
フレームレート ~180Hz(高速(ビニング)モード使用時:~600Hz*)
フォーカス 電動:手動または自動*
フォーカシング時間 <2.0秒
レンズ焦点距離 (15 … 115) mm / (25…170) mm; (7.5×光学ズーム)
ズーム設定時間 <2.0秒
FOV (24.5 × 20)° … (3.2 × 2.5)° / (16.3 × 13)° … (2.15 × 1.7)°
ワーキングディスタンス (0.05 … 2.5) m / (0.1 … 10) m
ダイナミックレンジ 14 bit
積分時間 (1 … 40,000) μs
インターフェース GigE
トリガー 1 IN/1 OUT
三脚アダプタ 1/4″ カメラ三脚ネジ穴
電源 12 V DC
保管温度、動作温度 (-40 … 70) °C、 (-20 … 50) °C
保護等級 IP54、 IP65*
寸法;重量 (230 × 100 × 100) mm / (265 × 100 × 100) mm; 2.0 kg
その他機能 統合された画像処理と取得、Webインターフェースを介した制御、
高速(ビニング)モード*
画像取得・解析ソフトウェア IRBIS®3, IRBIS®3 view, IRBIS®3 plus*, IRBIS®3 professional*, IRBIS®3 control*, IRBIS®3 online*, IRBIS®3 process*, IRBIS®3 active*, IRBIS®3 mosaic*, IRBIS®3 vision*

*機種による

他のモデルを見る 製品詳細・仕様を見る ご質問、お見積り、技術相談

ImageIR®総合ページ

データシート

お問い合わせ >

※ 仕様は予告なく変更される場合があります。

With kind support of InfraTec GmbH (www.InfraTec.de)
