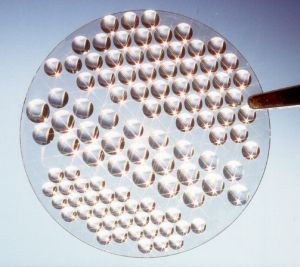

ダイヤモンドレンズ (220nm～THz・マイクロ波)
ダイヤモンドレンズは厚みの限界があるため、曲率半径に制限があります。形状は平凸・平凹の2種で、焦点距離は5～1000mmです。CVDダイヤモンド（単結晶・多結晶）は220nmからテラヘルツ・ミリ波・マイクロ波までの非常に広い波長帯を 透過する物質です。また、優れた硬度・熱伝導性・化学的安定性・耐磨耗性をもち、他の物質では耐えられない 過酷な環境で光学的観察・測定を可能にします。ATRプリズムへの加工や、10.6umCO2レーザー用のARコートも 可能です。更に高い熱伝導率を利用した放熱用基板としての利用も可能で、各種の基礎実験などにも活用の幅が 広がります。
特長
- 広い透過帯域での高い透過率
- 高硬度
- 高い熱伝導性（銅の約5倍）
- 絶縁性
- 化学的安定性（硫酸や硝酸等の酸性サンプルも測定可能）
- 高い耐放射線性
- 毒性がなく、ZnSe(セレン化亜鉛)より高出力のレーザーを入射が可能。

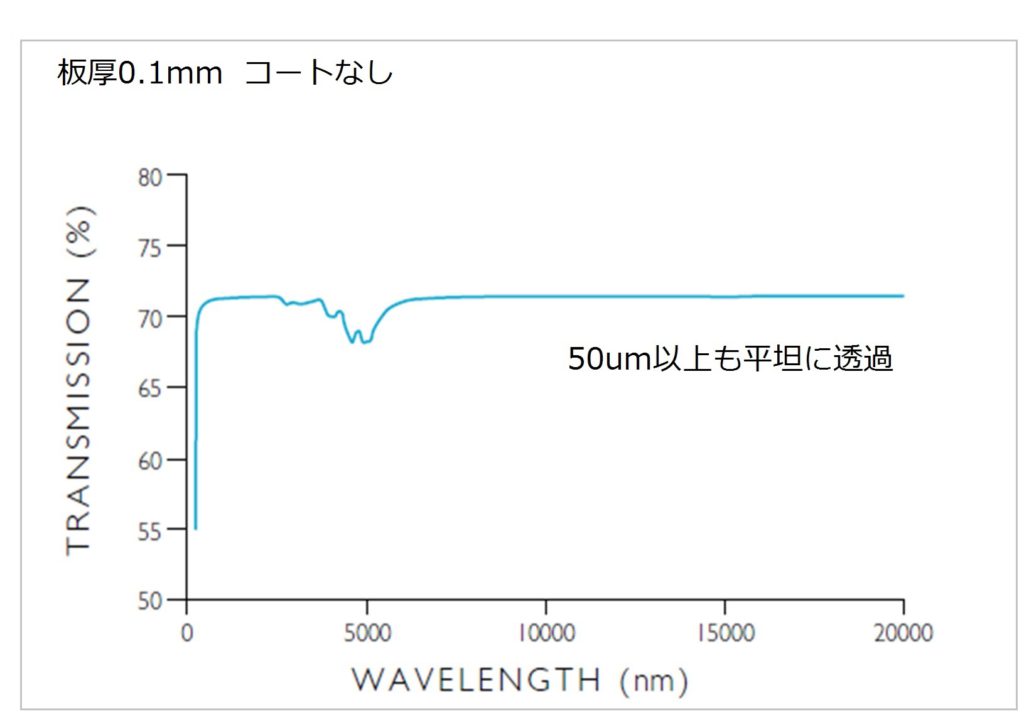

＊分光透過特性は、メーカー、ロット、厚みにより変動することがあります。
