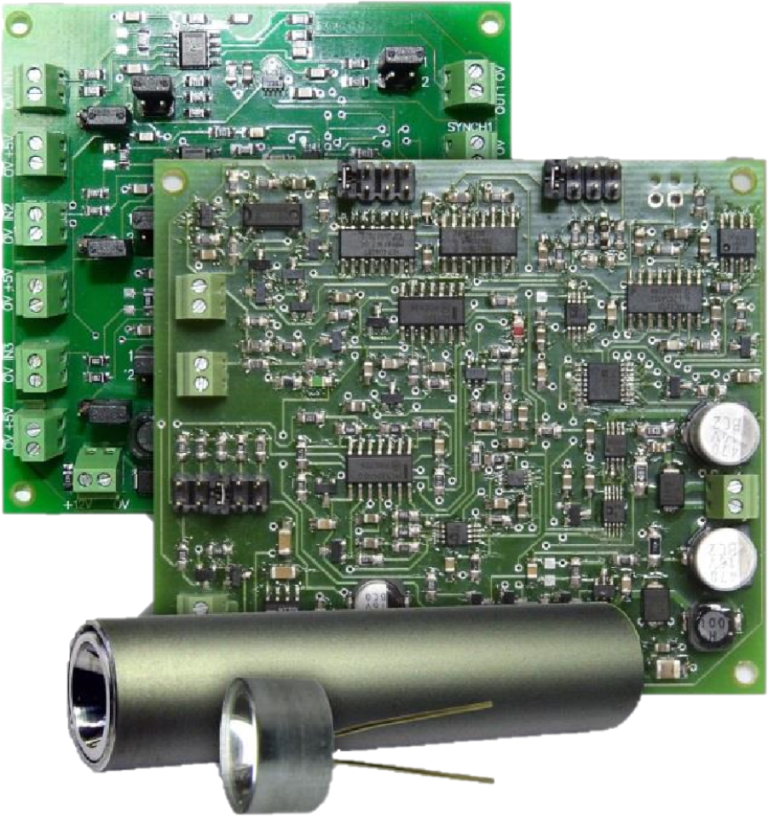

近～中赤外LED評価キット(UDK)は近～中赤外線 LEDとPDを任意波長で選択可能な汎用評価キットです。
NDIRなどの赤外測定に必要な光学部品・ドライバが含まれており、簡単かつ迅速に試験を開始できます。
製品情報PRODUCT INFO
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- 分光測定
- 赤外カメラ
- ガス検知カメラ
- レーザー距離計
- 防衛用途関連製品
- その他計測機器・装置
光部品・モジュール
- 光源
-
窓・フィルタ・レンズ
- 赤外窓・ウインドウ
-
赤外レンズ（結像・集光用）
- ゲルマニウム(Ge)レンズ (透過波長帯1.8～23μm)
- シリコン(Si)レンズ (透過波長帯：1.2～15μm / 25～300μm)
- サファイア(Al2O3)レンズ (透過波長帯：0.17～6.5μm)
- フッ化カルシウム(CaF2)レンズ (透過波長帯：0.13～12μm)
- フッ化バリウム(BaF2)レンズ (透過波長帯：0.15～12μm)
- セレン化亜鉛(ZnSe)レンズ (透過波長帯：0.5～22μm)
- 硫化亜鉛(ZnS)レンズ (透過波長帯：0.37～14μm)
- カルコゲナイドガラスレンズ (透過波長帯：0.75～14μm)
- ダイヤモンドレンズ (透過波長帯：220nm～THz・マイクロ波)
- 赤外ビューポート（フランジ付）
- 光学フィルタ
- 赤外カメラレンズ
- センサ（検出器）
- 周辺光学系
- 赤外分光用 試料基板
- ガスセンサ（濃度測定モジュール）
光学部品向け非接触検査・評価装置
その他光学機器・部品
LED評価キット

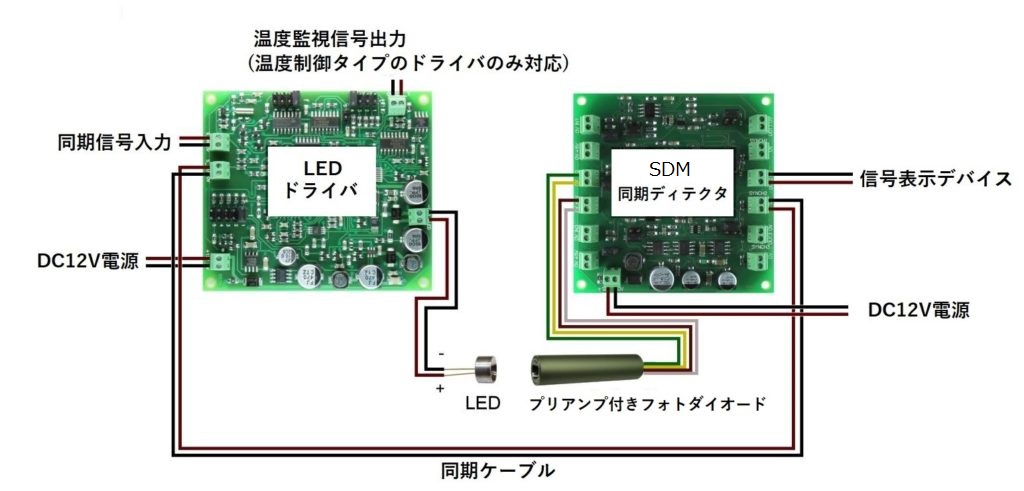

製品内容
- 近～中赤外LED（任意の製品を選択可能）
- プリアンプ付フォトダイオード （任意の製品を選択可能)
- LEDドライバ（D-41i/D-51i/mD-1p/mD-1cから選択）
- SDM 同期ディテクタ
- アクリルガラス光学セル (オプションで追加可能)
型式選択例
| 重視項目 |
LED |
プリアンプ付きPD （フォトダイオード） |
ドライバ |
|---|---|---|---|
|
低価格 （最もシンプルなモデル） |
LmsXXLED （3.4µmの場合、Lms34LED） |
1.3~2.4µm：Lms24PD-03-R-PA 2.5~3.4µm：Lms36PD-03-R-PA 3.5~3.7µm：Lms41PD-03-R-PA 3.8~4.3µm：Lms43PD-03-R-PA |
パルス発光(2kHz)：mD-1p パルス発光(0.5/1/2/4 kHz)：D-41i QCW発光：mD-1c |
|
ハイパワー・高感度 （2.7/2.8/3.4/3.8/4.3µmのみ） |
LmsXXLED-CG |
2.7~3.4µm：Lms36PD-05-CG-R-PA 3.8~4.3µm：Lms43PD-05-CG-R-PA |
パルス発光(2kHz)：mD-1p パルス発光(0.5/1/2/4 kHz)：D-41i QCW発光：mD-1c |
|
指向性 （反射ミラー付きモデル） |
LmsXXLED-R |
1.3~2.4µm：Lms24PD-03-R-PA 2.5~3.4µm：Lms36PD-03-R-PA 3.5~3.7µm：Lms41PD-03-R-PA 3.8~4.3µm：Lms43PD-03-R-PA |
パルス発光(2kHz)：mD-1p パルス発光(0.5/1/2/4 kHz)：D-41i QCW発光：mD-1c |
|
指向性・素子の保護 （反射ミラー・窓付きモデル） |
LmsXXLED-RW |
1.3~2.4µm：Lms24PD-03-RW-PA 2.5~3.4µm：Lms36PD-03-RW-PA 3.5~3.7µm：Lms41PD-03-RW-PA 3.8~4.3µm：Lms43PD-03-RW-PA |
パルス発光(2kHz)：mD-1p パルス発光(0.5/1/2/4 kHz)：D-41i QCW発光：mD-1c |
選択可能なLED/PD/LEDドライバ

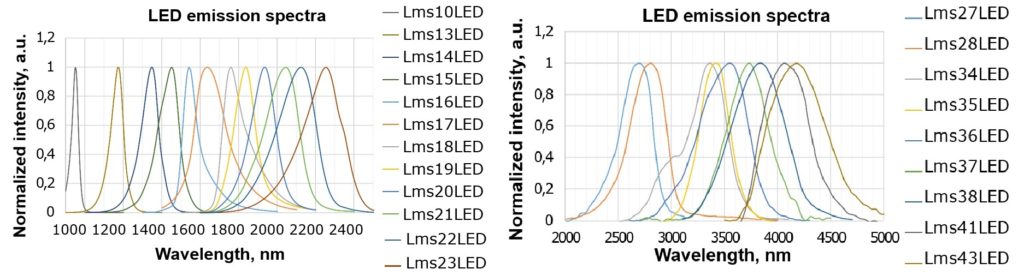

- 近～中赤外LED
TO-18パッケージ(サーモクーラ・サーミスタ無し、反射ミラー/キャップ、窓有り/無し選択可能)
詳細はLED製品ページをご参照ください。
- フォトダイオード(PD)
TO-18パッケージ(サーモクーラ・サーミスタ無し、反射ミラー/キャップ、窓有り/無し選択可能)
詳細は対応フォトダイオードリスト(285KB)をご参照ください。
- LEDドライバ
標準ドライバ(D-41i)、温度制御機能付きドライバ(D-51i)、低価格ミニドライバ(ｍD-1c、ｍD-1p)より選択可能。
詳細はLEDドライバ製品ページをご参照ください。
