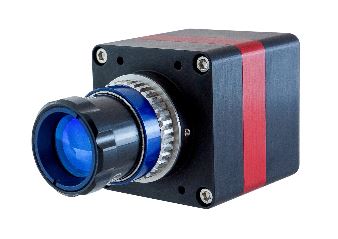

監視・検査向け高感度高画素SWIRカメラ Owl 1280

—新製品—

待望のSXGA 10μm画素InGaAs カメラ。
超高感度SCD社製検出器を採用し、低照度撮影や高感度撮影に対応可能。可視からも感度を有し、幅広いアプリケーションに対応可能。 コンパクトな設計で低消費電力も実現。

カタログダウンロード

特長

  • 超高感度SCD社製InGaAs検出器採用(一部機種を除く)
  • 画素数:1280 x 1024・画素ピッチ:10µm
  • 0.4~1.7μm、可視~SWIR(近赤外)の広域感度
  • 読み出しノイズ Low Gain : <180e(160e typical) / High Gain : <50e(28e typical)
  • 広ダイナミックレンジ Low Gain : 69dB / High Gain : 51dB
  • 3 point NUC、AGCなどの先進的な画像補正機能
  • フレームレート10~60Hz
  • Camaeralinkインターフェース
  • 小型、低消費電力

アプリケーション

多画素を活かした日中、夜間の遠距離監視をはじめ、様々なサイエンス用途にもお使いいただけます。

owl1280アプリケーション

監視用途

  • 低照度監視
  • 煙、靄を透過しての監視
  • レーザー検知(860、1064、1550nm)
  • 航空機ポッド
  • ハンドヘルドゴーグル
  • レーザーレンジファインダー

サイエンス用途

  • 天文観測
  • ビームプロファイラー
  • ハイパースペクトル
  • 半導体ウエハ検査
  • ソーラーセル検査
  • 高温サーモグラフィー

ページ上部(目次)へ戻る▲

機器構成例

すぐにお使いいただけるよう、撮影・観察開始に必要な機器・アクセサリが一式揃った状態で納品可能です。

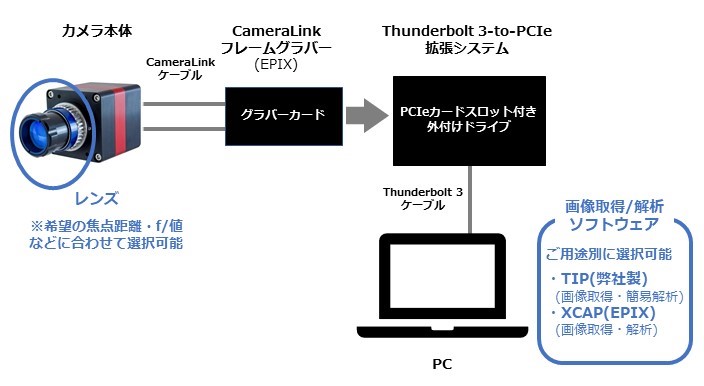

機器構成図

Owl1280機器構成

構成品

青字部分に関しましてはご用途、ご希望仕様に合わせご提案いたします。

  • カメラ本体
  • レンズ
  • グラバーカード
  • CameraLinkケーブル(2本)
  • PCIeカードスロット付き外付けドライブ
  • Thunderbolt 3 ケーブル
  • PC
  • ソフトウェア

※各構成品詳細・数量等はご選択されるモデル、ご使用環境等により異なります。詳しくはお問い合わせください。

ページ上部(目次)へ戻る▲

仕様

項目 仕様
検出器 InGaAs
測定波長 0.4—1.7µm
素子ピッチ 10µm
画素数 1280×1024
ノイズ(RMS) Low Gain : <190e-(typical:160e−)
High Gain : <50e-(typical:47e−)
量子効率 Peak>90%@1.3µm
Pixel Well Depth

Low Gain : 450Ke−

High Gain : 10Ke−

Pixel Operability >99.5%
Dark Current(e/p/s) <19,000 @ 15℃
Digital Output Format 12bit CameraLink(Medium Configuration)
露光時間

Low Gain : 20µs~92.5ms

High Gain : 40µs~86.5ms

Shutter mode Global shutter
フレームレート 10~60Hz
ダイナミックレンジ Low Gain : 69dB
High Gain : 49dB
トリガーI/F トリガーIn/Out:TTL level
電子冷却
イメージ補正 3point NUC(offset,gain&Dark)+pixel補正
コントロール機能 露光時間、intelligent AGC、NUC、Gamma、Pk/Av、TEC、ALC、ROI
レンズマウント

Cマウント or M42(SWIRレンズ選択可能)

電源、消費電力 DC12V±0.5V(<8W with TEC ON, NUC ON)
保管温度、動作温度 −30~+60℃、−20~+55℃
寸法、重量 50 × 50 × 67.60mm、247g(レンズ含まず)
量子効率グラフ 量子効率グラフ_owlシリーズ

※上記仕様は予告無く変更される場合があります。
