SiCフォトダイオード内蔵 UVセンサプローブ

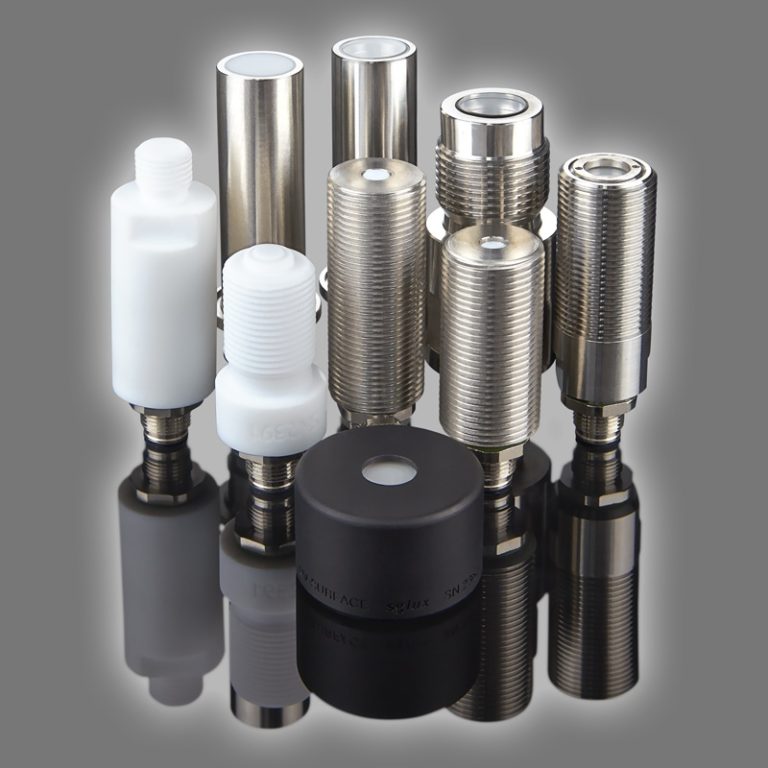

ドイツ・sglux社製のSiCフォトダイオード を内蔵したUVセンサプローブです。SiC(炭化ケイ素)フォトダイオードは、高耐久・低暗電流・低温度依存で可視光不感(紫外線のみを検出する)の高性能なUVセンサです。UVセンサプローブは測定波長、感度、出力形式、ハウジングなどを自由にカスタムでき、各アプリケーションに最適なセンサをご提供します。

・最小1.8pW/cm² ~ 最大20W/cm²の紫外線を検出(※)
・ブロードバンドUV、UVA、UVB、UVC向け波長帯ラインナップ
・防水ハウジングなどの豊富なラインナップ
・PTBトレーサブルな較正(キャリブレーション)が可能

※単一のプローブで全ての範囲をカバーできるわけではありません。

アプリケーション

■ 水浄化/殺菌用UVランプ・LEDの出力モニタリング

■ UVキュアリング(硬化/乾燥/接着)用光源の出力モニタリング

■ 太陽UV照射モニタリング(UVインデックス計測)

■ 炎検知

■ 紫外線照射量モニタリングによる労働現場の安全管理(リスクアセスメント)

■鉄道向けアーク検知

■ 各種実験・計測



UVC殺菌用途についてはこちらのページもご覧ください。

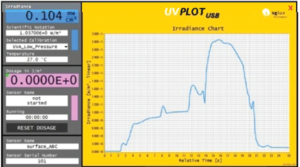

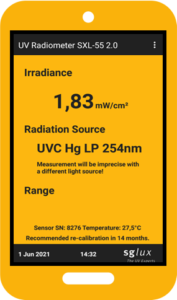

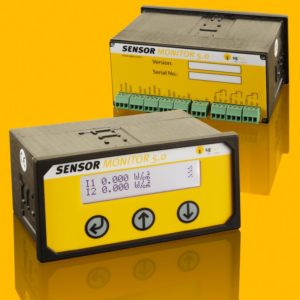

こちらのデバイスにプローブを接続すれば、放射照度計として紫外線の光強度を測定できます。

特長

低劣化・長寿命

  高耐久な自社製SiCフォトダイオードを使用

カスタム性

  測定波長、感度、出力形式、ハウジングなどを自由にカスタム可能

コンパクト

  各パッケージ(ハウジング)にアンプ、EMI対策、デジタル変換回路を内蔵

低暗電流・低ノイズ

  SiC自体の低暗電流に加えて、パッケージ内部で信号を増幅させるため更に低ノイズ

コスト削減に貢献

  開発・製造プロセスを簡略化可能

豊富なラインナップ

  各アプリケーションに特化した様々なハウジング

PTBトレーサブルな較正(キャリブレーション)が可能

  オプションで較正を行えば、より信頼性の高いセンサとして使用可能

最少1個から低価格・短納期で販売

購入前後のサポート充実

様々な用途に応用可能な標準モデル

 放射照度計に最適「UV-Surface





  主にsglux社製の放射照度計と組み合わせて使用される自立式センサプローブ。

  物体表面への紫外線照射の測定に最適。



 【主なアプリケーション】

   ・放射照度計と組み合わせて使用

   ・UV照度測定





シンプルでベーシックなメタルハウジング「UV-Air





  基本的な機能を備えた標準モデル。

  sglux社の全てのプローブの中で最も安価。

  ボディがM22x1.5のネジとなっているため、装置などへの取り付けが簡単。



 【主なアプリケーション】

   ・各種UV強度測定





シンプルな小型メタルハウジング「TOCON-probe





  プリアンプ内蔵SiCフォトダイオード「TOCON」シリーズのために用意されたハウジング。

  出力形式は0-5Vに限定されるものの、その分コンパクトになったのが特長。

  ボディがM12x1のネジとなっているため、装置などへの取り付けが簡単。



 【主なアプリケーション】

   ・各種UV強度測定

UVC殺菌用モデル

UVC殺菌光源のモニタリングに最適「UV-Sanitize新製品





  殺菌用UVC光源の継続的なモニタリングのためにデザインされたモデル。

  殺菌システムや自動殺菌ロボットへの組込に最適。

  PTFEハウジングで水や汚れに強い。



 【主なアプリケーション】

   ・殺菌用UV光源モニタリング

   ・殺菌対象位置でのUV照度測定



特集ページ:UVC殺菌光源向け 紫外線センサ

水処理用モデル・防水モデル

水処理用UV光源のモニタリングに最適「UV-Water-PTFE





  PTFEハウジングで高い耐水圧性(10bar)を備えたプローブ。

  ボディにG1/4ネジが付いているため、取り付けが簡単。

  オプションでSubmersible(浸水可能)仕様にアップグレードが可能。



 【主なアプリケーション】

   ・水処理用UV光源モニタリング





水処理用 防水メタルハウジング「UV-Water-G3/4″





  上記のUV-Water-PTFE同様、高い耐水圧性(10bar)を備えるプローブ。

  頑丈なメタル製で、使用環境によりUV-Water-PTFEと選択可能。

  ボディにG3/4ネジが付いているため、取り付けが簡単。

  オプションでSubmersible(浸水可能)仕様にアップグレードが可能。



 【主なアプリケーション】

   ・水処理用UV光源モニタリング



DVGW(ドイツガス水道技術科学協会)認定「UV-DVGW





  DVGW W294-3(2006)規格に適合した、視野角40°のメタル製プローブ。

  同規格に適合する水処理システムへの組込に最適。



 【主なアプリケーション】

   ・水処理用UV光源モニタリング







ÖNORM(オーストリア規格協会)認定「UV-ÖNORM





  DVGW W294-3(2006)及びÖNORM M 5873規格に適合した、視野角160°のメタル製プローブ。

  同規格に適合する水処理システムへの組込に最適。



 【主なアプリケーション】

   ・水処理用UV光源モニタリング



キュアリング用モデル・高耐熱モデル

キュアリング用UV光源のモニタリングに最適「UV-Cure





  高出力UV光源のモニタリングに最適。

  温度センサと多孔質石英製ディフューザーを内蔵。

  ボディがM22x1.5のネジとなっているため、装置などへの取り付けが簡単。



 【主なアプリケーション】

   ・キュアリング用UV光源モニタリング





炉内への設置に最適「UV-Cure-HT





  最高170℃の環境温度下で使用可能なプローブ。

  使用には外付けアンプ回路が必要。 →メーカー純正アンプ回路はこちら

  ボディがM22x1.5のネジとなっているため、装置などへの取り付けが簡単。



 【主なアプリケーション】

   ・キュアリング用UV光源モニタリング

鉄道向け パンタグラフ離線アーク検知用モデル

パンタグラフ離線アーク検知に特化「UV-Arc





  離線アークの測定方法について定められたEN 50317規格に適合した防水プローブ。

  EN 45545適合の難燃性を持つケーブルが付属。

  ボディがG3/4のネジとなっているため、装置などへの取り付けが簡単。



 【主なアプリケーション】

   ・離線アーク検知

角度特性に特徴を持つモデル

横方向の感度を強化「UV-Radial





  横方向の感度を強化したプローブ。 →角度特性データ

  PTFEハウジングで高い防水性。

  ボディがM20x1.5のネジとなっているため、装置などへの取り付けが簡単。

  オプションでSubmersible(浸水可能)仕様にアップグレードが可能。



 【主なアプリケーション】

   ・複数のUV光源(アレイ)の測定



コサイン補正済み「UV-Cosine





  コサイン補正されているため照度測定に最適。 →角度特性データ

  PTFEハウジングで高い防水性。

  ボディがM20x1.5のネジとなっているため、装置などへの取り付けが簡単。

  オプションでSubmersible(浸水可能)仕様にアップグレードが可能。



 【主なアプリケーション】

   ・UV照度測定

標準仕様

通常は測定波長、測定レンジ、出力形式を下記表内のパラメータから選択する形になりますが、

それ以外でもご希望に合わせたカスタムを行っております。

測定レンジの最適化などは無償でカスタムできるケースもありますので、お気軽にご相談ください。

一部の防水プローブは有償オプションで浸水可能グレードにすることが可能です。





測定波長

測定レンジ

出力形式

重量

動作温度

保管温度

湿度

DL

UV-Surface

Broadband UV

UVA

UVB

UVC

UV-Index

Blue light

UV+VIS

1nW~1uW/cm2

20mW~20W/cm2

(アナログ)



100uW~20W/cm2

(デジタル)

0~5V

4~20mA

CAN bus

USB

56g

-20~

+80℃

-40~

+80℃

80%以下

結露なきこと

データシート

UV-Air

同上

同上

同上

80g  同上  同上  同上

データシート

TOCON-Probe

同上

1.8pW~1.8nW/cm2

18mW~18W/cm2

0~5V

30g

-25~

+85℃

 -40~

+100℃

 同上

データシート

UV-Sanitize

UVC

1nW~1uW/cm2

20mW~20W/cm2

0~5V

4~20mA

27g

-25~

+80℃

-40~

+80℃

N/A

データシート

UV-Water-PTFE

Broadband UV

UVA

UVB

UVC

UV-Index

Blue light

UV+VIS

1nW~1uW/cm2

20mW~20W/cm2

(アナログ)



100uW~20W/cm2

(デジタル)

0~5V

4~20mA

CAN bus

USB

60g

-20~

+40℃

同上

80%以下

結露なきこと

データシート

UV-Water-G3/4″

同上

同上

同上

195g

-20~

+80℃

同上

同上

データシート

UV-DVGW

UVC

設置先に最適化

同上

120g

同上

同上

同上

データシート

UV-ÖNORM

同上

同上

同上

同上 同上 同上 同上

データシート

UV-Cure

同上

1nW~1uW/cm2

20mW~20W/cm2

(アナログ)



100uW~20W/cm2

(デジタル)

同上

140g 同上 同上 同上

データシート

UV-Cure-HT

同上

N/A

(アンプ回路非内蔵)

1nA~1uA程度

140g

-55~

+170℃

-55~

+170℃

同上

データシート

UV-Arc

UVC+

最大400uW/cm2

0~5V

4~20mA

195g

-20~

+80℃

-40~

+80℃

同上

データシート

UV-Radial

Broadband UV

UVA

UVB

UVC

UV-Index

Blue light

UV+VIS

1nW~1uW/cm2

20mW~20W/cm2

(アナログ)



100uW~20W/cm2

(デジタル)

0~5V

4~20mA

CAN bus

USB

27g

-25~

+40℃

同上

IP65

(コネクタ側)



IP68

(センサ側)

データシート

UV-Cosine

同上

同上

同上

同上

-25~

+80℃

同上

同上

データシート
