※ 受注停止中（2023年5月再開予定） ※
UV、VIS、IR用の汎用光源ドライバです。
連続発光、DC~MHzのパルス発光の制御が可能で、熱型赤外光源、LED、LDいずれにもお使いいただける汎用モデルです。
付属のソフトウェアを用いてPC上で簡単に制御でき、USB給電も可能です。
製品情報PRODUCT INFO
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス（光学部品）
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8～23μm)
- シリコン(Si)窓 (1.2～15μm)
- サファイア(Al2O3)窓 (0.17～6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13～12μm)
- フッ化バリウム(BaF2)窓 (0.15～12μm)
- セレン化亜鉛(ZnSe)窓 (0.5～22μm)
- 硫化亜鉛(ZnS)窓 (0.37～14μm)
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- カルコゲナイドガラス窓 (0.75～14μm)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット/スフィア
- 光学フィルタ
- 赤外単レンズ（結像・集光用）
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー（フレキシブル導波管）
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ（検出器）
- 紫外線センサ・UV照度計
-
ガスセンサ・ガス分析計
- ガス濃度計 ANAREX
- 高精度 NDIR ガスセンサ
- 排ガスセンサ（CO2、CO、NO、SO2）
- PAS ガスセンサ（C2H4、NO、NH3）
- 加熱滅菌インキュベータ用 CO2/炭酸ガスセンサ
- CO2 / 二酸化炭素 炭酸ガスセンサ
- CO / 一酸化炭素センサ
- CH4 / メタンセンサ
- C2H4 / エチレンセンサ
- N2O / 亜酸化窒素(一酸化二窒素)センサ
- NO / 一酸化窒素センサ
- SO2 / 二酸化硫黄センサ
- NH3 / アンモニアセンサ
- SF6 / 六フッ化硫黄センサ
- フロンセンサ（冷媒ガス）
- SO2F2 / CH3Br 燻蒸ガスセンサ
- ガスセンサ用 アクセサリ
- ガスセンサ Q&A
- ダイヤモンド製品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympia（Sierra-Olympia Technologies Inc.）
- StingRay（Div. of G&H）

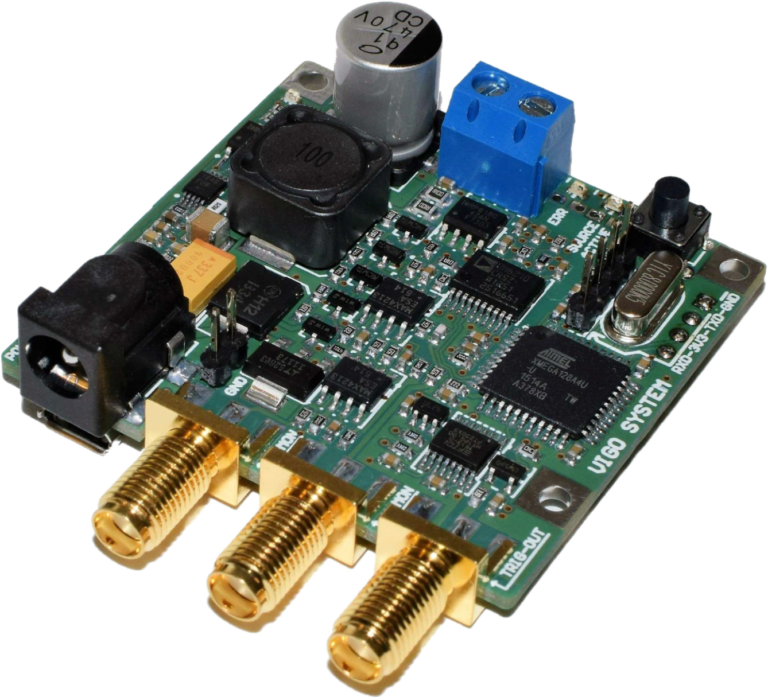

光源ドライバ（熱型/LED/LD）
仕様
| 電源接続 |
PCからのUSB給電（+5…+6V）又はDCジャックコネクタ接続 |
|---|---|
| 電源電力（平均） |
USB給電：最大1.5W DCジャックコネクタ：最大10W |
| 供給電圧（調整可能範囲） |
0.5~25V、4095段階 電源電圧(ADC)監視機能付き |
| 供給電流（最大） | 10A（20Vおよびパルス幅100nsのQCLでテスト） |
| 制御方法 |
PC上の専用ソフトウェア、テキストプロトコル |

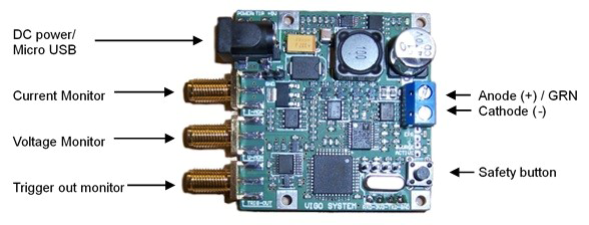

| コネクタ |
トリガ出力：SMA 出力電流モニタ：SMA 出力電圧モニタ：SMA 電源供給：PC給電用 micro-USBコネクタ DCジャックコネクタ 2.5/5.5 |
| 寸法 | W60xH50xD15mm |

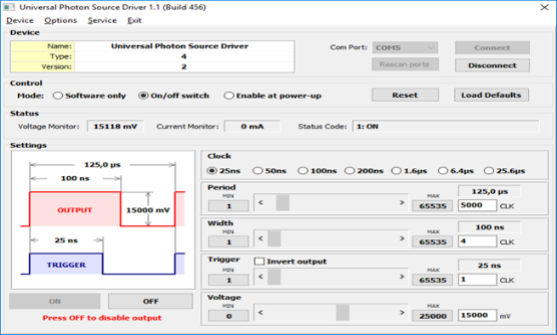

付属ソフトウェア
- マスタークロック周期/周波数の選択
| メインクロック | 出力信号 | ||
|---|---|---|---|
| 周期 | 周波数 |
周期（最高） |
周波数（最低） |
| 25ns | 40MHz | 1.638ms | 610Hz |
| 50ms | 20MHz | 3.27ms | 3.5Hz |
| 100ns | 10MHz | 6.55ms | 152Hz |
| 200ns | 5MHz | 13.1ms | 76.3Hz |
| 1600ns | 0.625MHz | 104ms | 9.54Hz |
| 6.4µs | 156.25kHz | 420ms | 2.38Hz |
| 25.6µs | 39.0625kHz |
1.677s |
0.594Hz |
- パルス繰り返し周期：マスタークロックの1~65535倍の範囲で調整可能
- パルス持続時間：マスタークロックの1~65535倍の範囲で調整可能
パルス持続時間が周期より高い場合、光源は連続発光になります。
- 駆動信号の昇降時間<3 ns
- パルスジッター：6ns pp
- 赤外光源のパルス （持続時間：マスタークロックの1~65535倍の範囲で調整可能）
- 供給電源モニタリング
- 光源平均電流モニタリング（時定数100ms）
