ロックインアンプ

単相アナログロックインアンプ 410

対応周波数 10Hz~100kHz
ゲイン 3μV~1V
アウトプット時定数 100μs~30s

入力シングルチャンネル

入力

高インピーダンス

低インピーダンス差動

フロントパネルBNC経由のシングルエンド

入力感度 3μV〜1V(1V出力時) 1/3/10ステップで切替
入力インピーダンス 10¹²W//1nF、DC結合
最大入力

±16V(入力保護回路が動作開始するまで)

※入力BNCは、静電放電による損傷についてテスト済みです

ゲイン精度 1%
ゲイン安定性 200ppm/°C
ダイナミック・リザーブ 60dB(最大信号入力ノイズ電圧10Vで制限)
機能

差動入力またはシングルエンド入力

出力信号表示用のアナログメーター

出力オフセット制御

1Fおよび2F基準信号動作

90°ステップおよび微細位相制御

デモジュレータ
信号入力段の出力は、入力信号を回復するために非常に広帯域の復調器を使用して処理されます。
ローパスフィルター

復調器からの出力は、1次ローパスフィルタを通過し、増幅されてからフロントパネルのBNCを介して出力されます。

時定数

1/3/10ステップで100μs〜30s

出力

+/- 1 V出力はフルスケール入力に対応します。短絡保護機能内蔵

オフセット

最大1倍のフルスケール、オン/オフ切り替え可能

リファレンスチャンネル

周波数

10 Hz〜100 kHz

入力インピーダンス

5.6M AC結合

トリガ

正弦波 – 100mV rms(min)(最大15V)パルス-5V

20:1〜1:20の範囲のマーク対スペース比

取得時間

最大10秒

位相制御

90°ステップ+0°〜100°の範囲でのファインシフト

位相ドリフト

0.1°/℃

全般仕様

電源

115 Vac、230 Vac 50-60Hz、最大10VA

外寸

440(W)×87(H)×190(D)mm

使用/保管温度範囲

0-50℃

規格

Electrostatic Discharge

BS EN 61000-4-2 Level 2

Surge

BS EN 61000-4-5 Level 3

Burst & Transient

BS EN 61000-4-4 Level 2

RF Emissions

BS EN 50081-2

RF Immunity

BS EN 61000-4-3 / BS EN 50082-2

Low Voltage Directive

BS EN 61010-1

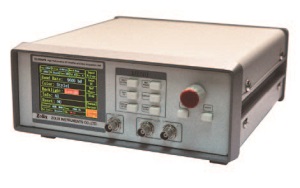

単相デジタルロックインアンプ DCS500PA

対応周波数 50mHz~120kHz
ゲイン 3nV~1V
アウトプット時定数 10μs~30s

入力チャンネル

入力

シングルエンドまたは差動

入力感度

1nV〜1V、1/2/5シーケンス

入力インピーダンス  -10 MΩ//25 pF、ACまたはDC結合、電流 -1 kΩから仮想グランドへ
最大入力 106 or 108 V/A
CMRR ~10kHz>100dB、6dB/oct減少
ダイナミックリザーブ >100 dB
ゲイン精度 0.2%(標準値)最大1%
ノイズ 1kHzで10nV/√Hz、1kHzで0.13pA/√Hz、100Hzで0.013pA/√Hz
ラインフィルタ 50/60Hzおよび100/120Hz
グランド BNCシールドは、1kΩを介して接地またはフロートして接地可能
デモジュレータ
デジタル出力の安定性 いずれの設定でもゼロドリフトなし
表示の安定性 いずれの設定でもゼロドリフトなし
アナログ出力の安定性 すべてのダイナミック設定で<5ppm/°C
高調波除去比 -90dB
時定数 10μs〜3ks(<200Hz)、10μs〜30s(>200Hz)(6、12、18、24dB/octロールオフ)
同期フィルタ 20Hz以下で使用可能
内部発振器
周波数範囲 50 mHz〜120 kHz
周波数確度 25ppm + 30μHz
周波数分解能 1mHz
周波数歪み -80dBc(f<10kHz)、-70dBc(f>10kHz)
振幅 0.10 Vrms〜1 Vrms
周波数精度 1%
周波数安定性 50ppm/°C
出力 正弦波、50 Ω出力インピーダンス
ローパスフィルター

復調器からの出力は、1次ローパスフィルタを通過し、増幅されてからフロントパネルのBNCを介して出力されます。

時定数

1/3/10ステップで100μs〜30s

出力

+/- 1 V出力はフルスケール入力に対応します。短絡保護機能内蔵

オフセット

最大1倍のフルスケール、オン/オフ切り替え可能

リファレンスチャンネル

周波数

50 mHz〜120 kHz

リファレンス入力

TTLまたは正弦波

入力インピーダンス

1MΩ/25pF

位相分解能

0.01°刻み

絶対位相分解能

<1°

相対位相分解能

<0.01°

ゲイン精度

0.2%(標準値)最大1%

内部リファレンスの位相ノイズ

合成、1kHzで0.0001°rms

外部リファレンスの位相ノイズ

1kHzで0.005°rms(100ms時定数、12dB/oct)

高調波検出

2F、3F …nF〜120kHz(n<32,767)

アクイジション時間

内部リファレンス – 瞬時アクイジション

外部リファレンス – 2 サイクル + 5 ms または 40 ms のいずれか大きい方

全般仕様

電源

220/240 V AC、50/60 Hz、30 W

外寸

259(W)×115(H)×320(D)mm

重量

3.2 kg

表示

画面

3.5インチ、320 x 240 TFT

表示数

表示データの4チャネル(X、Y、R、θ)

表示形式

数値読み出し

出力

CH1およびCH2

関数

X、Y、R、θ

振幅

+/- 5 V

インピーダンス

100 Ω

インターフェイス

RS232およびRS232からUSBへのインターフェース。すべての機器機能は、USBインターフェースを介して制御および読み出し可能。

2相アナログロックインアンプ 420

対応周波数 10Hz~100kHz
ゲイン 3μV~1V
アウトプット時定数 100μs~30s

入力シングルチャンネル

入力

高インピーダンス

低インピーダンス差動

フロントパネルBNC経由のシングルエンド

入力感度 3μV〜1V(1V出力時) 1/3/10ステップで切替
入力インピーダンス 10¹²W//1nF、DC結合
最大入力

±16V(入力保護回路が動作開始するまで)

※入力BNCは、静電放電による損傷についてテスト済みです

ゲイン精度 1%
ゲイン安定性 200ppm/°C
ダイナミック・リザーブ 60dB(最大信号入力ノイズ電圧10Vで制限)
機能

差動入力またはシングルエンド入力

出力信号表示用のアナログメーター

出力オフセット制御

1Fおよび2F基準信号動作

90°ステップおよび微細位相制御

デモジュレータ
信号入力段の出力は、それぞれ90°離れて動作する2つの超広帯域復調器を使用して処理され、X信号とY信号を生成します。
ローパスフィルター

復調器からのX出力とY出力は、2つの1次ローパスフィルタを通過し、増幅されます。X信号とY信号が組み合わされて、R=(X2+Y2)1/2のモジュラス信号が生成され、フロントパネルのBNCを介して出力されます。

時定数

1/3/10ステップで100μs〜30s

出力

+/- 1 V出力はフルスケール入力に対応します。短絡保護機能内蔵

フロントパネル出力

X、Y、またはR(切替可能)

リアパネル出力

X、Y、Rの個別の出力

オフセット

最大1倍のフルスケール、オン/オフ切り替え可能

リファレンスチャンネル

周波数

10 Hz〜100 kHz

入力インピーダンス

5.6M AC結合

トリガ

正弦波 – 100mV rms(min)(最大15V)パルス-5V

20:1〜1:20の範囲のマーク対スペース比

取得時間

最大10秒

位相制御

90°ステップ+0°〜100°の範囲でのファインシフト

位相ドリフト

0.1°/℃

全般仕様

電源

115 Vac、230 Vac 50-60Hz、最大10VA

外寸

440(W)×87(H)×190(D)mm

使用/保管温度範囲

0-50℃

規格

Electrostatic Discharge

BS EN 61000-4-2 Level 2

Surge

BS EN 61000-4-5 Level 3

Burst & Transient

BS EN 61000-4-4 Level 2

RF Emissions

BS EN 50081-2

RF Immunity

BS EN 61000-4-3 / BS EN 50082-2

Low Voltage Directive

BS EN 61010-1

OEM アナログロックインアンプ

単相(430)、2相(441)のモデルがございます。

詳細はお気軽にお問合せください。
