ゲルマニウム(Ge)窓 (1.8~23μm)
特長
- 8~14μm帯域で深い吸収帯がなく平坦な分光透過特性。
- 屈折率が高くゆるい曲率で短い焦点距離のレンズが作れます。
- 温度上昇に伴う透過率の減衰が顕著な材料です。高温環境でご使用の際は冷却をお勧めします。

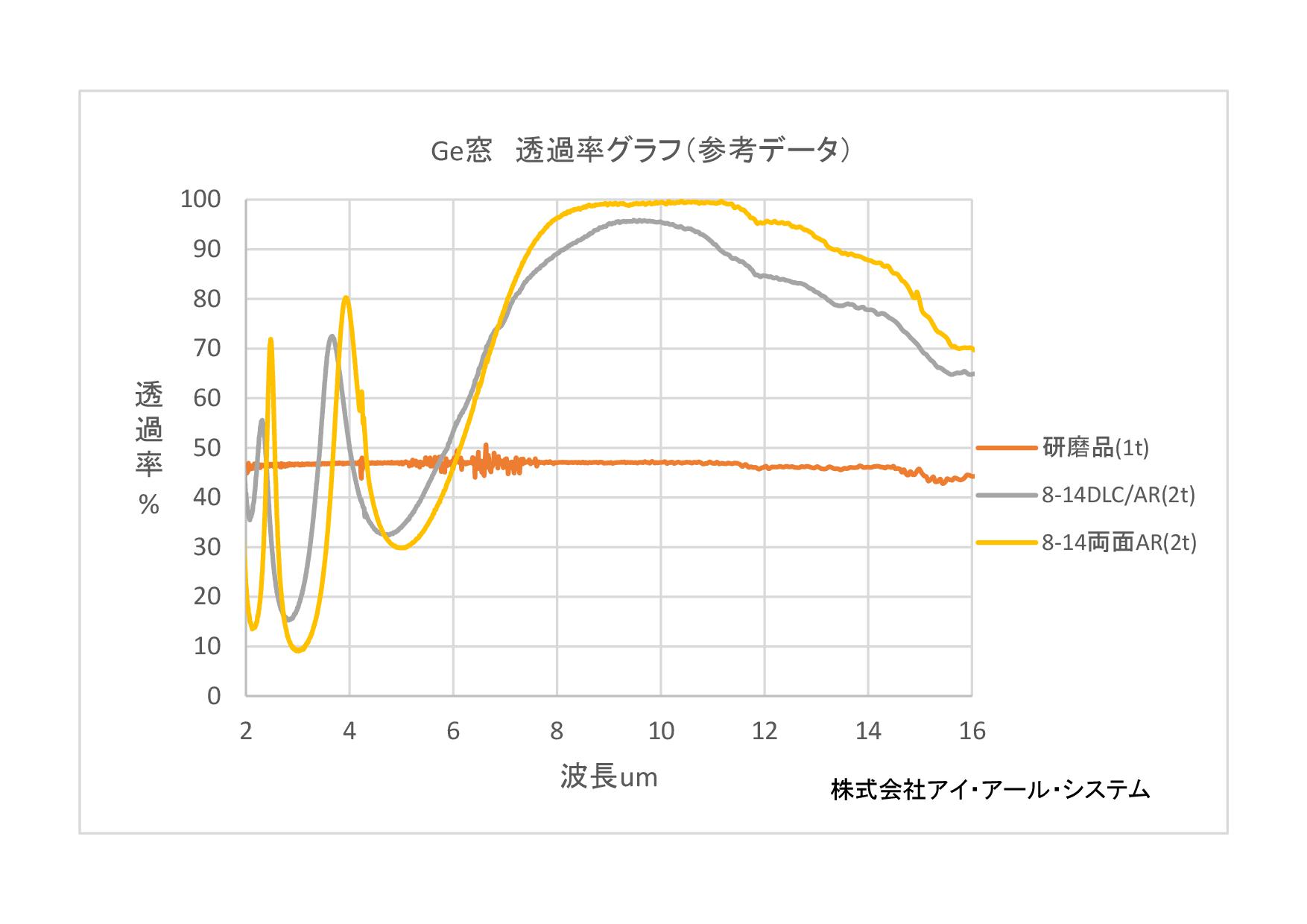

*分光透過特性は、厚み、メーカー、ロットにより異なります。
- コーティングについて
・両面研磨品(コーティング無し):
両面を光学研磨仕上げにします。透過率は46%前後です(厚みにより異なります)。
・AR(反射防止)コーティング:
両面コーティングを施すことで90%以上の透過率を実現します(厚みにより異なります)。
反射によるロスの大きいGe、Siには必須です。熱、摩擦、湿気、酸性・アルカリ性の薬品にはあまり強くないため注意が必要です。
・DLC(ダイヤモンドライクカーボン)コーティング:
耐水性・耐摩耗性に優れたハードコーティングです。屋外や沿岸での使用に最適です。
片面にDLCコート、もう片面にARコートを施すことによって、耐環境性と同時に、高い透過率も実現できます。
耐熱温度限界は300℃程度です。
用途
- NDIRガス計測用セル窓
- 温度計測用の観察窓・のぞき窓(放射温度計、赤外線カメラ)
- 赤外線カメラの保護窓(サーモグラフィ、火山監視カメラ、沿岸監視カメラ、夜間監視カメラ)
- 真空チャンバー観察窓・ビューポート(ビューポートフランジ製作可能)
