高精度 NDIR ガスセンサ

CO2、CO、CH4、C2H4、C3H8、CH3Br、SF6、SO2、SO2F2、冷媒ガスなどの濃度センサ

【smartGAS社製 EVOシリーズ】
smartGAS社はガス計測モジュールの専門メーカです。
標準品でも豊富なガス種・濃度範囲を用意し、様々な現場での安全管理・プロセス管理に貢献します。
複数ガスの同時計測モジュールなど各種カスタムも承ります。

カタログダウンロード

NDIR(非分散赤外線吸収法)とは

ガス計測の手法は様々ありますが、その多くは化学変化などを利用するため、測定対象或いはセンサ自体の変質・変化を引き起してしまいます。
各種ガス特有の赤外線の吸光度を計測するNDIR 方式では、対象ガスにも計測部にも変化を及ぼすことがありません。

また光の吸光度を計測しているため比較的高速な連続測定が可能です。

環境をモニタリングする目的やガスを使用する生産ラインには最適な、クリーンな計測方法です。

smartGAS社製品の特長

  • 豊富な標準ラインナップ
  • 1個から購入可能
  • 高信頼性、高安定性(環境補正アルゴリズムにより、長時間の使用でも低ドリフトを実現)
  • 柔軟なカスタマイズ(複数ガスの同時測定など)

アプリケーション

標準ラインナップ

ガス種をクリックしてガス種別の詳細ページをご確認いただけます。



ガス種 濃度範囲(0~MAX) 測定方式 主なアプリケーション
エチレン / C2H4 200 ppm、1000 ppm、2000ppm 通気 ・果実熟成ホルモンの濃度管理

メタン / CH4

5000 ppm、4.4 Vol.-%、5 Vol.-%、10 Vol.-%、50 Vol.-%、100 Vol.-%

通気

拡散

・バイオガス生成
・可燃性ガス漏洩検知
・プロセスガス管理
・燃焼ガス管理
臭化メチル / CH3Br 5.8 Vol.-%、35 Vol.-% 通気 ・木材燻蒸、害虫駆除

二酸化炭素 / CO2

100 ppm、500 ppm、2000 ppm、5000 ppm、10000 ppm、5 Vol.-%、10 Vol.-%、20 Vol.-%、30 Vol.-%、50 Vol.-%、100 Vol.-%

通気

拡散

・プロセスガス管理
・バイオガス生成
・促成栽培の濃度管理
・室内換気アラーム
・環境モニタリング
・排ガス管理
一酸化炭素 / CO 2000 ppm、5000 ppm、2 Vol.-%、10 Vol.-%、20 Vol.-%、50 Vol.-%、100 Vol.-% 通気 ・プロセスガス管理
・不完全燃焼アラーム
・排ガス管理
フッ化スルフリル / SO2F2 100 ppm、4 Vol.-%、6 Vol.-% 通気 ・木材燻蒸、害虫駆除
亜硫酸ガス / SO2 1000 ppm、2000 ppm 通気 ・排ガス管理
一酸化窒素 / NO 100 ppm、2000 ppm 通気 ・排ガス管理
アンモニア / NH3 200 ppm 通気 ・プロセスガス管理
六フッ化硫黄 / SF6 50 ppm、200 ppm、1000 ppm、1500 ppm、2000 ppm、5000 ppm、100 Vol.-%

通気

拡散

・絶縁ガス
・プロセスガス管理

冷媒ガス (フロン・代替フロン) 1000 ppm、2000 ppm 拡散 ・漏洩検知



※上記仕様は予告なく変更となる場合がございます。詳細は弊社までお問合せください。

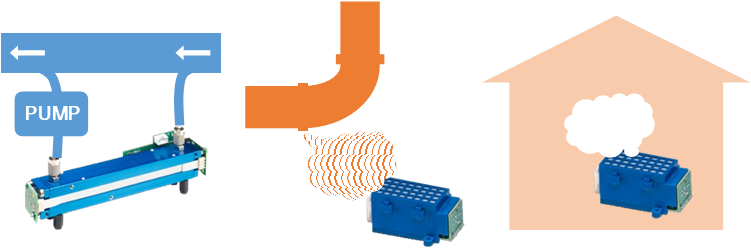

測定方式① 通気タイプ

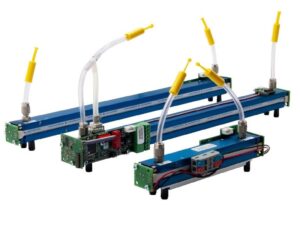

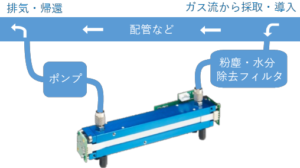

通気タイプ(FLOW EVO)

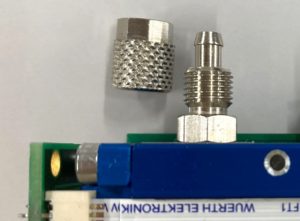

ガスのinlet/outletをもってガスセル内を通気させるタイプの装置で、

供給や排気の配管からバイパスして使用したり、吸気システムを持つ測定装置に組み込んだりするもの。

高耐環境性を実現した筐体設計と小型な基板設計が特徴。

測定方式② 拡散タイプ

拡散タイプ(BASIC EVO)

室内換気やビニールハウス内の濃度管理などの空間におけるガス濃度のモニタリングや、漏洩可能性のある箇所の近くに設置して検出を行うタイプ。

共通仕様(入力電源・出力形式など)

入力電圧

3.3 – 6 V DC

出力

デジタル(Modbus ASCII / RTU via UART, autobaud, autoframe)

起動時間

起動時間:2分以内、フルスペック:30分以内

環境条件

【FLOW EVO】動作温度:-20~+40℃、保管温度:-20~+60℃

【BASIC EVO】動作温度: 0~+50℃、保管温度:-20~+60℃

周囲気圧:800~1150 hPa、周囲湿度:0~95%相対湿度(結露無きこと)

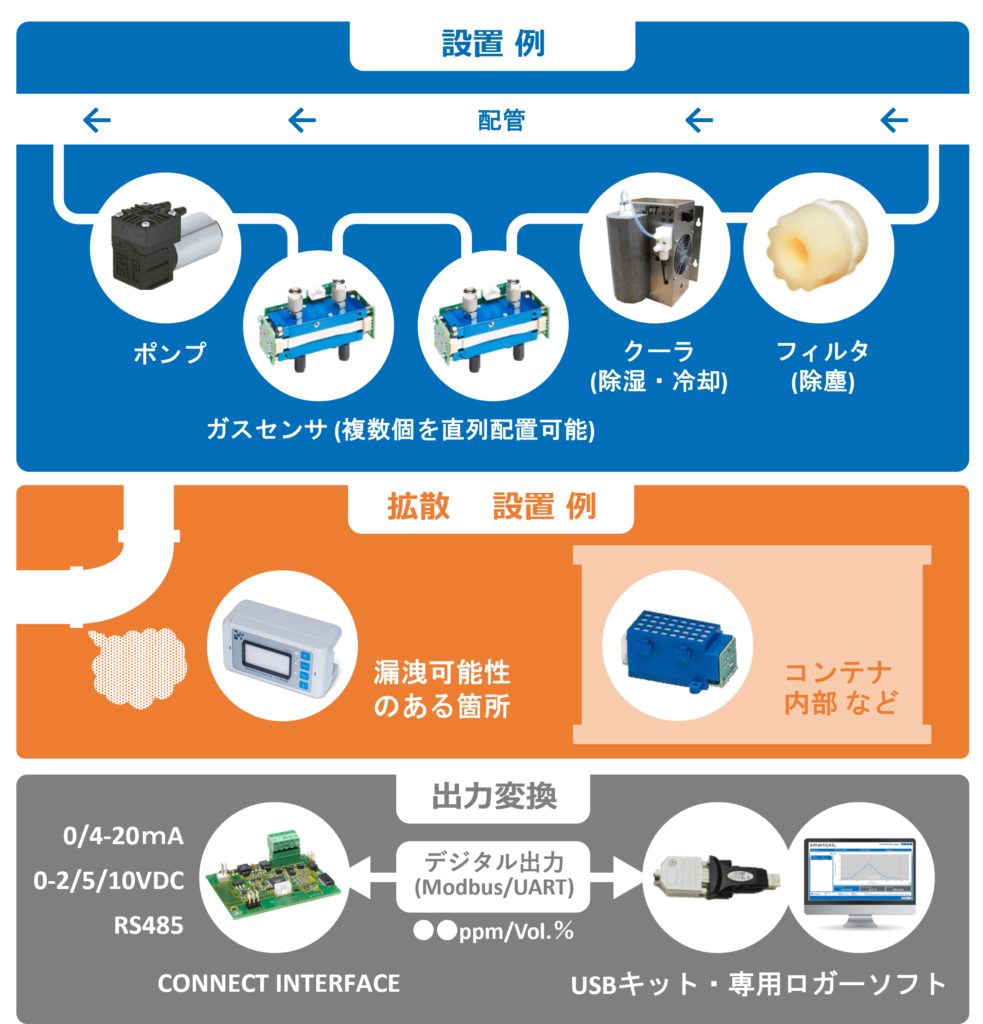

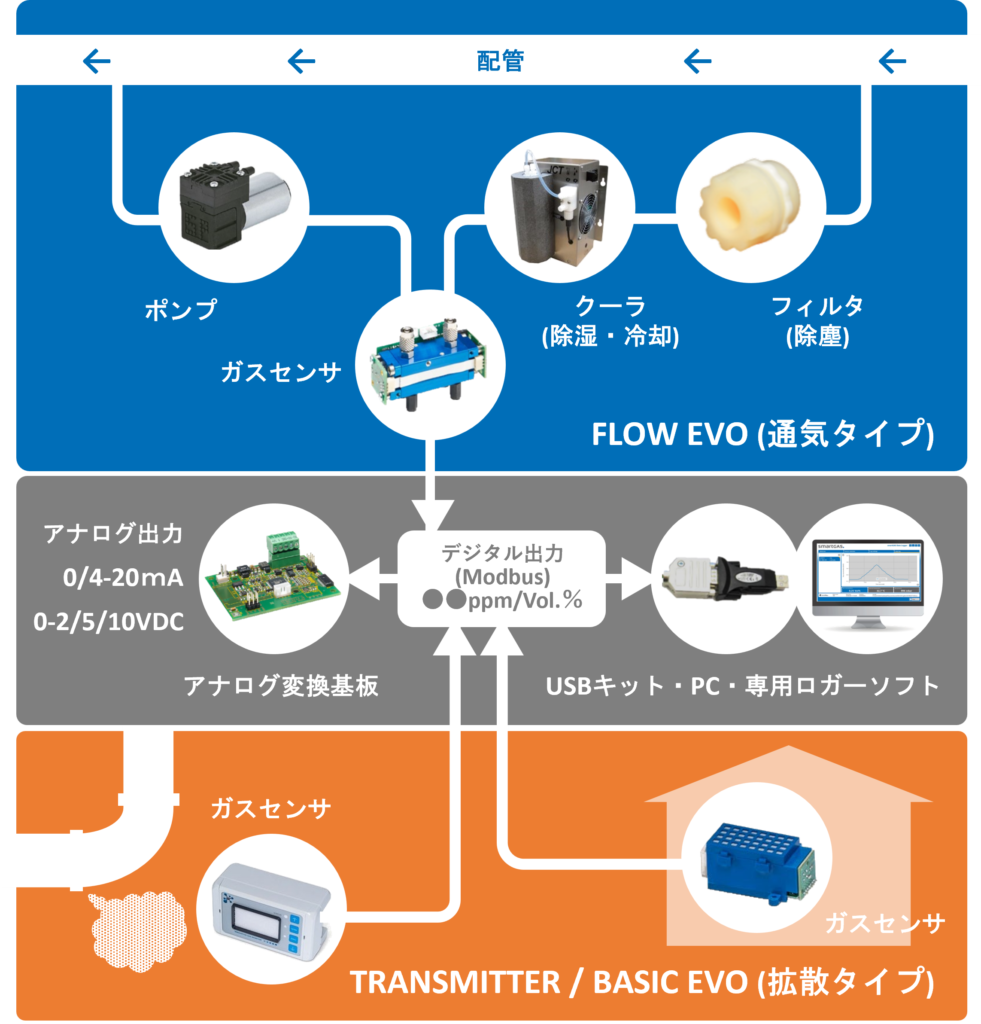

アクセサリ

【BASIC EVO(拡散タイプ)、FLOW EVO(通気タイプ)の両タイプ向け】



 アナログ出力変換アクセサリ(コネクトインターフェイス)

 標準のガス測定モジュールはデジタル出力ですが、

 コネクトインターフェイスをお使いいただくことで

 アナログ出力に変換してお使いいただくことが可能です。



入力電圧

12 – 28 V DC

出力

アナログ(0(4)-20mA (DC), max. 500 Ohm、0-2V / 0-5V / 0-10V (DC))

環境条件

動作温度:-20~+50℃、保管温度:-20~+60℃

周囲気圧:800~1150 hPa、周囲湿度:0~95%相対湿度(結露無きこと)

PC接続 USBキット

smartGAS社製キャリブレーションソフトウェアでのデータ表示、

ガスセンサへの給電が可能なUSBキットのご紹介も可能です。



【FLOW EVO(通気タイプ)向け】

 除塵・除湿フィルタ、ポンプの指定はございませんが、メーカ推奨品をご紹介することも可能です。

除塵・除湿用フィルタ

通気タイプ(FLOW EVO)には除塵・除湿用フィルタは内蔵しておりません。

粉塵の含まれるガスや高湿ガスなどを測定する場合は別でフィルタが必要です。

高温・高湿ガスの測定をお考えの場合、ペルチェガスクーラもご検討ください。

除塵・除湿フィルタ(参考資料)

ガスポンプ

ガス流量がご使用条件に合わない場合、別途ポンプが必要です。

ミディアムエンド向けのミニポンプ、ハイエンド向けポンプのご紹介が可能です。

ミディアムエンド ミニポンプ(データシート)

ハイエンド ポンプ(データシート)

ペルチェガスクーラ

通気タイプ(FLOW EVO)をご使用の際には、別途ポンプが必要です。

ミディアムエンド向けのミニポンプ、ハイエンド向けポンプのご紹介が可能です。

ペルチェガスクーラ(データシート)

使用上の注意事項

  • これらのガスモニタモジュールには、測定ガス中の物理的なコンタミ(粉塵、水滴など)や水分混入(結露原因)を排除する機能は無いため、これらが懸念される環境ではユーザー側で用意すること
  • 内部に使用されている光学部品の一部が消耗品扱いとなるため、製品ごとの寿命について事前に確認のこと

NDIR方式ガス計測について

  • 測定の仕組み

光路に各種ガス特有の赤外吸収がある波長のガスを取り入れ、光の減衰度(吸光度)を測定して濃度に換算します。

吸収の少ない波長も合わせて用いることで、より精度の高い測定を実現します。

  • NDIR方式ガス計測についてもっと知りたい方へ

  NDIR アプリケーションノート(PDF)
