ダイヤモンドはあらゆる材料の中で最高の熱伝導率を持ち、その値は銅の約5倍にあたる約2000W/mKです。
この特性によってダイヤモンドヒートスプレッダ・ヒートシンクは熱管理分野で理想的な性能を発揮します。
特に電気的な絶縁が必要な場合には、比肩する材料が存在しないほどの高性能を誇ります。

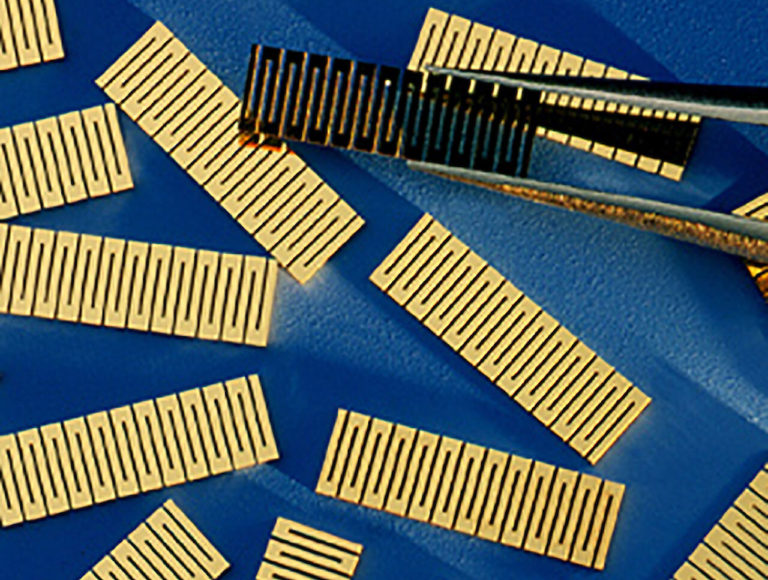

弊社では様々な形状のCVDダイヤモンドヒートスプレッダを販売しています。
密着性の高いメタライズを施せば電子部品を直接はんだ付けすることも可能で、より良好な熱的接触を実現できます。
標準的なヒートスプレッダ以外に、以下のようなカスタムも可能です。
・リソグラフィパターン化されたメタライズ
・上部および下部のメタライズ間の電気的絶縁
・ストレスフリー実装のためのストレスリリーフスリット
※お客様のご希望に沿って製作しておりますので、製作可否や費用に関してはお気軽にお問合せください。
製品情報PRODUCT INFO
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス(光学部品)
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8~23μm)
- シリコン(Si)窓 (1.2~15μm)
- サファイア(Al2O3)窓 (0.17~6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13~12μm)
- フッ化バリウム(BaF2)窓 (0.15~12μm)
- セレン化亜鉛(ZnSe)窓 (0.5~22μm)
- 硫化亜鉛(ZnS)窓 (0.37~14μm)
- ダイヤモンド窓 (220nm~THz・ミリ波・マイクロ波)
- カルコゲナイドガラス窓 (0.75~14μm)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット/スフィア
- 光学フィルタ
- 赤外単レンズ(結像・集光用)
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー(フレキシブル導波管)
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ(検出器)
- 紫外線センサ・UV照度計
- ガスセンサ・ガス分析計
-
ダイヤモンド製品
- ダイヤモンド 真空窓
- CO2レーザ用 ダイヤモンド窓
- マイクロ波・THz用 ダイヤモンド窓
- X線用 ダイヤモンド窓
- ダイヤモンド X線フィルタ
- ダイヤモンド X線反射ターゲット
- ダイヤモンド 透過ターゲット
- CVDダイヤモンド X線ビームモニター
- ダイヤモンドレンズ (220nm~THz・マイクロ波)
- ダイヤモンド ATRプリズム
- ダイヤモンド ブリュースターウィンドウ
- ダイヤモンド ビームスプリッタ
- ダイヤモンドディスク / ダイヤモンドウェハ
- ダイヤモンド リキッドセル
- ダイヤモンド 箔/薄膜
- 超高精度ダイヤモンドボール
- ダイヤモンド製 ドームツイーター
- ダイヤモンド ヒートスプレッダ・ヒートシンク
- ダイヤモンド窓 (220nm~THz・ミリ波・マイクロ波)
- CVDダイヤモンド製 耐摩耗部品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI(Clyde HyperSpectral Imaging and Technology Ltd)
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir(Ophir Optronics Solutions Ltd.)
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD(SemiConductor Devices)
- Sierra-Olympia(Sierra-Olympia Technologies Inc.)
- StingRay(Div. of G&H)
ダイヤモンド ヒートスプレッダ・ヒートシンク
仕様・オプション
寸法 | 最大0.5mm |
---|---|
板厚 | 100〜500 μm(熱源の横方向の寸法による) |
材質 | 熱伝導用、熱伝導率>1800W/mK |
表面仕上げ | ご希望に応じた平坦度、粗さ |
メタライズ |
優れた密着性と濡れ性を備えた金層 要求に応じて、はんだ層(AuSnまたはIn)やリソグラフィまたはシャドウマスクを使用したパターン形成も可能 |
