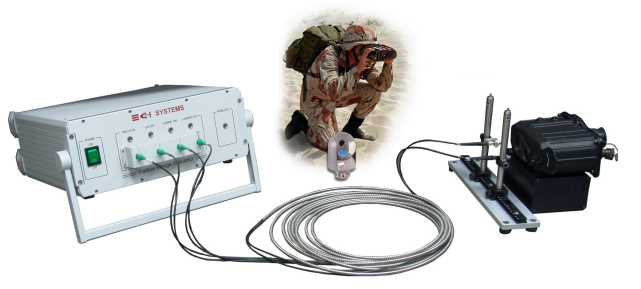

VRSは、レーザレンジファインダ（LRF）の測距の精度や性能を確認する装置です。
LRFから照射されたレーザ光（又は外部の電気トリガ）に対して、距離に応じた時間遅れをつけた光をLRFに戻します。模擬する距離を可変できるだけではなく、様々な状況を模擬した試験が行えます。
静止している目標だけではなく、移動している目標を模擬することも可能です。
複数の距離の目標や、隣接した目標の模擬ができます。 1台で2つの波長に対応可能です。距離以外に、パルスの幅やパワーを設定することができます。
製品情報PRODUCT INFO
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス（光学部品）
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8～23μm)
- シリコン(Si)窓 (1.2～15μm)
- サファイア(Al2O3)窓 (0.17～6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13～12μm)
- フッ化バリウム(BaF2)窓 (0.15～12μm)
- セレン化亜鉛(ZnSe)窓 (0.5～22μm)
- 硫化亜鉛(ZnS)窓 (0.37～14μm)
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- カルコゲナイドガラス窓 (0.75～14μm)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット/スフィア
- 光学フィルタ
- 赤外単レンズ（結像・集光用）
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー（フレキシブル導波管）
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ（検出器）
- 紫外線センサ・UV照度計
-
ガスセンサ・ガス分析計
- ガス濃度計 ANAREX
- 高精度 NDIR ガスセンサ
- 排ガスセンサ（CO2、CO、NO、SO2）
- PAS ガスセンサ（C2H4、NO、NH3）
- 加熱滅菌インキュベータ用 CO2/炭酸ガスセンサ
- CO2 / 二酸化炭素 炭酸ガスセンサ
- CO / 一酸化炭素センサ
- CH4 / メタンセンサ
- C2H4 / エチレンセンサ
- N2O / 亜酸化窒素(一酸化二窒素)センサ
- NO / 一酸化窒素センサ
- SO2 / 二酸化硫黄センサ
- NH3 / アンモニアセンサ
- SF6 / 六フッ化硫黄センサ
- フロンセンサ（冷媒ガス）
- SO2F2 / CH3Br 燻蒸ガスセンサ
- ガスセンサ用 アクセサリ
- ガスセンサ Q&A
- ダイヤモンド製品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympia（Sierra-Olympia Technologies Inc.）
- StingRay（Div. of G&H）
可変レンジシミュレータ VRS
メーカーによる製品紹介ビデオ(CI Systems社)
特徴
- シミュレーションする距離、パルス幅、パワーが設定可能
- 高精度なシミュレーション
- ファイバでのレーザの入出射により、様々な形状のLRFに対応
- ダイナミックモードでは、移動する目標の模擬が可能
- 複数の目標や、隣接した目標の模擬が可能
- 複数の波長に対応
- 光軸確認用の可視LED搭載（オプション）
仕様
| VRS | VRS-EX | |
|---|---|---|
| 波長 | 850～1570nm（1台で最大3波長） | |
| 入力トリガ | 850～1570nmのシングルレーザパルス、TTL | |
| シミュレーション距離 | 120ｍ～30km | 80m～60km |
| 距離分解能 | 1m | 0.5m |
| 距離精度 | ±1m | ±0.5m |
| パルス幅 | 12～80nsec | 6～160nsec |
| パルス幅精度 | ±1nsec | |
| 出力レーザパワー | 20mW（オプションで変更可能） | |
| 出力パワーのダイナミックレンジ | 20dB（ノンリニア）電子制御 （ユーザが光学フィルタを追加可能） |
|
| 出力パワーの分解能 | 0.1dB | |
| 通信 | RS232 | |
| スタティックモード（静止目標）の 模擬可能な目標数 |
最大2目標 | 最大3目標 |
| ダイナミックモード（移動目標）の 模擬可能な目標数 |
最大2目標（最大4.8kHz） | |
| アライメント用レーザ | 630nm | |
| サイズ | 19インチラックマウント対応3U | |
| 入力電源 | 110/220VAC、1.25A | |
| 仕様温度範囲 | 0～40℃ | |
上記仕様は予告無く変更する場合があります。
