不可視長距離レーザー距離計モジュール(1.5µｍ)

アプリケーション
Noptel製レーザー距離計
JENOPTIK製レーザー距離計
測定レンジ比較

各種装備品に組み込みやすい、モジュールタイプのレーザー距離計です。防衛用途向けに設計されているので、小型・軽量で長距離測定を行えます。装備品の種類に合わせて、携行目的とした小型・乾電池駆動タイプから、遠方から飛来するミサイルの捕捉用の長距離・高速駆動タイプまで、様々な距離計モジュールを取り揃えています。

アプリケーション

狙撃用ライフルのガンサイト
ターゲットロケータ
マルチセンサポッドの距離測定用
遠隔操作射撃システム
ターゲット追跡システム
監視装置
飛行物体までの距離測定
船舶までの距離確認

ページ上部(目次)へ戻る▲

Noptel製レーザー距離計

【総合カタログ】

フィンランドのNoptel社はレーザー測距技術において高い技術力を持ち、長距離・高精度でありながら低SWaP-C（小型軽量・低消費電力・低価格）を達成した製品を提供しています。特にOEM用1.5µm(クラス1)不可視レーザー距離計モジュールは様々な製品ラインナップを有し世界の市場で着実にシェアを伸ばしています。確かな開発力で近年次々と新しいモデルをリリースし、各機種の性能(測定距離など)も向上し続けています。

たった26gの最小機種から測定距離32km(NATOターゲット16km)の遠距離機種まで、豊富なラインナップからご用途にあったモデルをお選びください。

各種モデル・仕様

すべてのモデルの仕様を見るには水平方向にスクロールしてください。(スクロールバーは表下部にございます。)

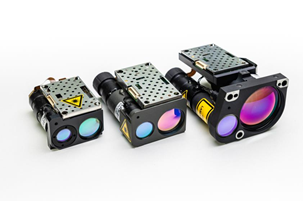

モデル	LRF126	LRF127	LRF200	LRF221	LRF241	LRF421	LRX-20A	LRX-25A	LRX-42A
波長	1.5µm
クラス	Class 1								Class 1/1M
広がり角[mRad]	0.5 × 2.5			1.25 × 1.0	0.8 × 1.0	1.0 × 0.8	0.6	0.35	0.25
全測定範囲	0…4,500 m		0…5,000 m	0…6,000 m		3…12,000 m	32,000m		39,000m
NATOターゲット	1,850 m	2,200 m	2,800 m	3,800 m	4,500 m	6,000 m	8,600 m	12,000 m	17,300 / 17,600 m
人間大ターゲット	―
測定精度	0.01 – 0.5m	0.1 – 1 m	0.01 – 0.5m			0.1 – 1 m	0.01 – 0.5m
測定時間(単発測定モード)	1.1 秒	1.3 秒	1.4 秒	1.8 秒		0.3 – 1.7 秒	1.4 秒	1.5 秒	1.5 / 1.7 秒
測定時間(連続測定モード)	1-200 Hz
ターゲット検知数	3
重量	26 g	27 g	51 g	100 g	150 g	200 g	120 g	136 g	250 g
サイズ[L × W × H]	48 × 34 × 20 mm	48 × 34 × 20 mm	55 × 36 × 26 mm	95 × 50 × 26 mm	120 × 31 × 45 mm	116 × 66 × 52 mm	67 × 48 × 34 mm	88 × 53 × 37 mm	102 × 70 × 51 mm
入力電圧 (85%パフォーマンス)	–	3.3 – 4.4 V				5.0 – 5.9 V	–
入力電圧 (フルパフォーマンス)	3.3 – 5.4 V	4.6 – 5.4 V				6.1 – 30 V	8 – 30 V
消費電力フルパフォーマンススタンバイモード	< 1.8 W < 0.2 W	< 3.3 W < 0.2 W	< 3.0 W < 0.2 W			< 5 W < 0.2 W	< 3.6 W < 0.2 W
起動時間	< 0.3 秒
インターフェース	UART 3.3 V					RS422/RS232/ UART 3.3 V
動作温度	-32 – +65℃						-32 – +60℃

上記仕様は予告無く変更する場合があります。

ギャラリー(アプリケーション例)

デモムービー

ページ上部(目次)へ戻る▲

JENOPTIK製レーザー距離計

【総合カタログ】

JENOPTIK社は1846年創業で測定技術開発において40年以上の経験をもつドイツの光学機器メーカー、ライフサイエンス、産業、医療、自動車交通、防衛など様々な分野向けに製品を提供しており、欧米を中心に世界中で豊富な実績を持っています。

タンクなどの残量測定、車両検知、その他工業用の非接触測定・位置調整などに幅広く適用可能なOEM用905nm(クラス1)アイセーフ・レーザー距離計モジュールは最大測定距離150m、250m、270m、3kmのラインナップからご用途にあったモデルをお選びいただけます。

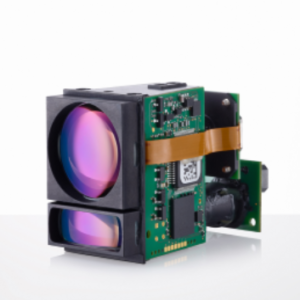

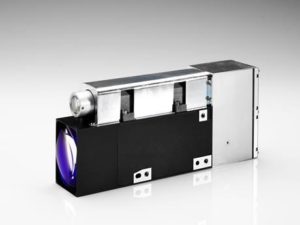

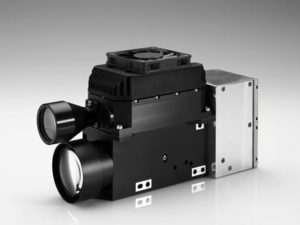

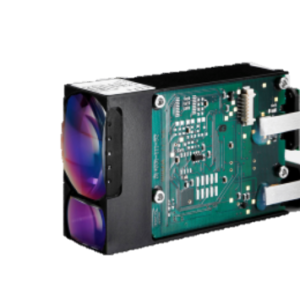

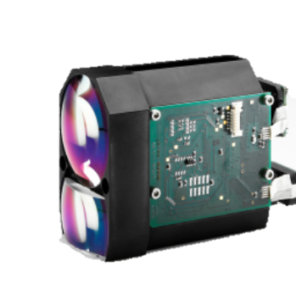

モデル	DLEM 20 SE	DLEM 20	DLEM 30	DLEM 45	ELM 10k	ELEM-DP 10k
波長	1550nm				1540nm
クラス	Class 1				Class 1M
広がり角[mRad]	0.8		0.7		0.6	0.5
全測定範囲	10…3,000 m	10…5,000 m	10…14,000 m	10…20,000 m	50…40,000 m
NATOターゲット	≧1,200 m	≧3,000 m	≧4,500 m	≧6,000 m	≧12,000 m
人間大ターゲット	≧1000 m	≧2,000 m	≧2,750 m	≧3,750 m	―
測定精度	≦± 1 m	≦± 0.5 m	≦± 1 m		<± 0.5 m
測定分解能	0.1 m				―	1 m
測定時間	0.025～3秒				―
ターゲット検知数	最大5ターゲット
重量	≦33g	≦33g	≦95g	≦160g	≦940g	≦1,600g
*サイズ[LWH]*	502234	502234	972550	1104660	2104090	22360124
入力電圧	2～5.5VDC		4～16VDC		24VDC	18～32V
消費電力	≦2W	≦1.8W	≦2W		―	≦8A @20Hz
インターフェース	UART				CAN-Bus (option : RS485/RS232C)
動作温度	-40～+80℃				-40～+70℃
