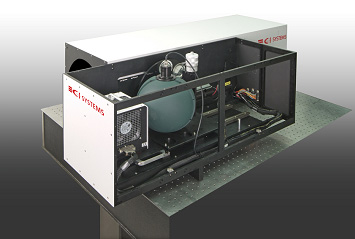

METSは軸外し放物面鏡を用いた大型のコリメータです。
黒体炉を使用して赤外線カメラの試験をすることはもちろん、可視光源、レーザ試験装置などを組み込むことにより、マルチセンサ(赤外、可視、レーザ)を搭載した装置(ポッド等)の総合的な試験が可能です。
大口径、長焦点距離のコリメータなので、大型、望遠のポッド、ペイロードの試験に最適です。
複数のターゲットを取り付けられる電動ターゲットホイールが組み込まれていますので、様々な試験が連続して行えます。

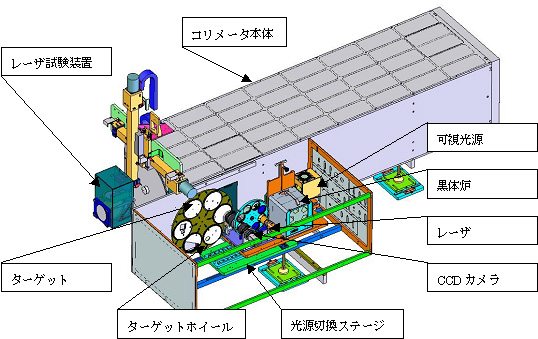

光源切換ステージを使用すると、黒体炉、レーザなど、色々な光源を簡単に選択でき、効率的な試験が行えます。
製品情報PRODUCT INFO
- ホーム
- 製品情報
- 赤外線計測機器・装置
- 赤外センサ、カメラの試験
- 赤外線カメラ評価装置・コリメーター
- 防衛用
- 赤外線カメラ評価装置・コリメーター
- 大型コリメータMETS
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- 分光測定
- 防衛用
- 赤外カメラ
- その他計測機器・装置
光部品
- 発光デバイス
-
光学素子
- 赤外窓
-
赤外レンズ
- ゲルマニウム(Ge)レンズ (透過波長帯1.8～23μm)
- シリコン(Si)レンズ (透過波長帯：1.2～15μm / 25～300μm)
- サファイア(Al2O3)レンズ (透過波長帯：0.17～6.5μm)
- フッ化カルシウム(CaF2)レンズ (透過波長帯：0.13～12μm)
- フッ化バリウム(BaF2)レンズ (透過波長帯：0.15～12μm)
- セレン化亜鉛(ZnSe)レンズ (透過波長帯：0.5～22μm)
- 硫化亜鉛(ZnS)レンズ (透過波長帯：0.37～14μm)
- カルコゲナイドガラスレンズ (透過波長帯：0.75～14μm)
- ダイヤモンドレンズ (透過波長帯：220nm～THz・マイクロ波)
- 光学フィルタ
- 赤外カメラレンズ
- 赤外ファイバ(中・遠赤外用)
- Winston Cone・CPC(複合放物面集光器)
- 受光デバイス
- 機能ユニット・モジュール
- その他(チョッパ、ミラーなど)
その他光学機器・部品
大型コリメータMETS
特徴
- 大口径:～482.6mm(19インチ)
→ 大型の装置の試験 - 長焦点距離:～3048mm(120インチ)
→ 望遠レンズの試験 - 広視野角:～2.9°→ 望遠・広角と視野角を切り替えられるカメラの試験
操作性
- 電動ターゲットホイール
→ 様々な試験を連続で - 光源切換ステージ
→ 赤外、可視などの連続試験 - 豊富なオプション
→ 赤外、可視、レーザなど総合的な試験 - インバーを用いたアサーマル構造
→ 環境温度が変動しても焦点ずれ無し
アプリケーション
- 赤外線カメラ:
NETD、MRTD、MDTD、MTF、STF、視野角、ディストーションなど - 可視カメラ:
MTF、CTF、SNR、視野角など - レーザ(ディジグネータ、レンジファインダ等):
パルスエネルギ、パルス幅、PRF、ダイバージェンス、レンジシミュレーション、感度など - ボアサイト:
赤外カメラ ― 可視カメラ ― レーザ

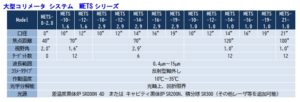

仕様
| Model | METS VS- 8-2.9 |
METS VL- 10-1.0 |
METS S- 10-1.6 |
METS L- 10-2.9 |
METS VL- 12-1.0 |
METS S- 12-1.6 |
METS L- 12-2.9 |
METS VL- 14-1.0 |
METS L- 14-2.9 |
METS L- 16-2.9 |
METS L- 19-2.9 |
METS L- 21-1.0 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 口径 | 8″ | 10″ | 12″ | 14″ | 16″ | 19″ | 21″ | |||||
| 焦点距離 | 40″ | 120″ | 70″ | 120″ | 70″ | 120″ | 70″ | 120″ | ||||
| 視野角 | 2.9° | 1.0° | 1.6° | 2.9° | 1.0° | 1.6° | 2.9° | 1.0° | 2.9° | 1.0° | ||
| ターゲット数 | 8 | 12 | 6 | 12 | 6 | 12 | 6 | 12 | ||||
| 波長範囲 | 0.4μm～15μm | |||||||||||
| コリメータ・タイプ | 反射型軸外し | |||||||||||
| 作動温度 | 10℃～35℃ | |||||||||||
| 光学分解能 | 光軸上、回折限界 | |||||||||||
| ミラー精度 | λ/6(オプションで高精度化も可能) | |||||||||||
| 光源 | 差温度黒体炉SR800R-4D (オプションでキャビティ黒体炉、可視光源、レーザが追加可能) |
|||||||||||
上記仕様は予告無く変更する場合があります。
