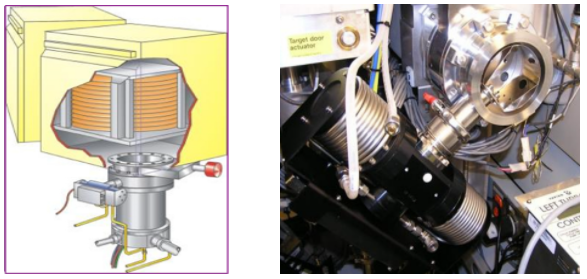

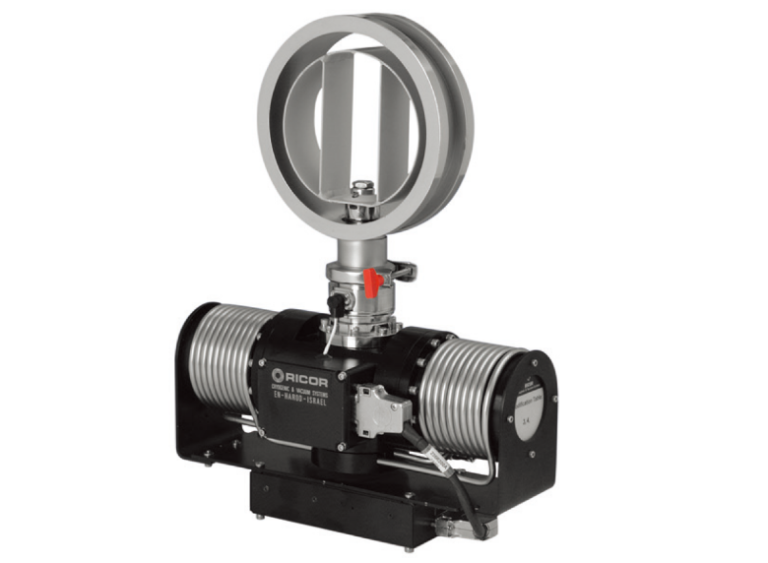

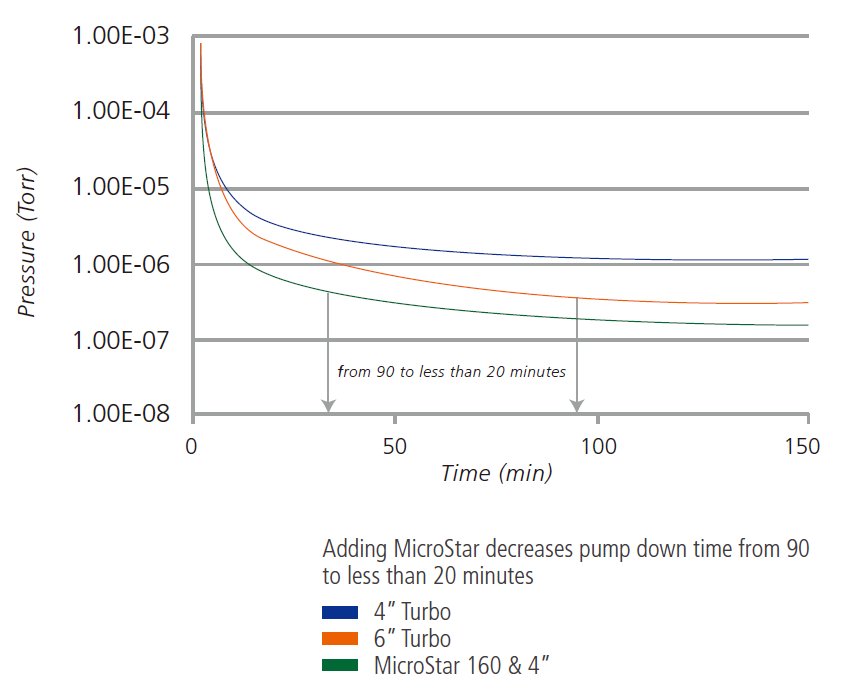

RICOR社製MicroStarはスターリングクーラー方式の真空補助ポンプです。 ターボポンプとの併用で真空度を大幅に改善し真空引き時間も大幅に短縮できます。 GMタイプのクライオポンプと異なり、別置きの大型ヘリウムコンプレッサやヘリウムラインの必要がなく コンパクトで低消費電力を実現しました。 半導体プロセス装置のロードロックチャンバー、 トランスファーチャンバーやプロセスチャンバー、真空蒸着装置の真空補助ポンプとして最適です。
製品情報PRODUCT INFO
- ホーム
- 製品情報
- その他光学機器・部品
- 真空・冷凍機関連製品
- ウォーターベーパークライオポンプ
- ウォーターベーパークライオポンプ
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- 分光測定
- 赤外カメラ
- ガス検知カメラ
- レーザー距離計
- 防衛用途関連製品
- その他計測機器・装置
光部品・モジュール
- 光源
-
窓・フィルタ・レンズ
- 赤外窓・ウインドウ
-
赤外レンズ（結像・集光用）
- ゲルマニウム(Ge)レンズ (透過波長帯1.8～23μm)
- シリコン(Si)レンズ (透過波長帯：1.2～15μm / 25～300μm)
- サファイア(Al2O3)レンズ (透過波長帯：0.17～6.5μm)
- フッ化カルシウム(CaF2)レンズ (透過波長帯：0.13～12μm)
- フッ化バリウム(BaF2)レンズ (透過波長帯：0.15～12μm)
- セレン化亜鉛(ZnSe)レンズ (透過波長帯：0.5～22μm)
- 硫化亜鉛(ZnS)レンズ (透過波長帯：0.37～14μm)
- カルコゲナイドガラスレンズ (透過波長帯：0.75～14μm)
- ダイヤモンドレンズ (透過波長帯：220nm～THz・マイクロ波)
- 赤外ビューポート（フランジ付）
- 光学フィルタ
- 赤外分光用 試料プレート
- 赤外カメラレンズ
- センサ（検出器）
- 周辺光学系
- ガスセンサ・ガス分析計
光学部品向け非接触検査・評価装置
その他光学機器・部品
ウォーターベーパークライオポンプ
アプリケーション
- クラスタツール
ロードロック・チャンバー
トランスファーチャンバー
デガスチャンバー
プロセスチャンバー - 蒸着装置
- PVD、CVD、イオン注入、エッチングなど
仕様
| 方式 | ツインピストン型リニア式スターリングクーラー |
|---|---|
| 冷却能力 | 18W＠120K＠ 23℃環境 7W@ 65K@ 23℃環境 |
| ウォーターベーパー能力 | シェラウドISO100F：1,000L/s シェラウドISO160F：2,000L/s シェラウドISO200F：4,000L/s シェラウドISO250F：7,000L/s |
| リジェネレーション機能 | あり（310K昇温、プロセス時間40分以内） |
| MTTF | ＞30,000h |
| 消費電力 | ＜200W DC52V入力（専用電源あり） |
| クーラー放熱方式 | ヒートシンク＋ファン又は、水冷方式 |
| 重量 | 21kg（ISO250Fの場合) |
| 専用電源 | 入力電圧：90～240VAC、47～63Hz 8A at 90VAC（最大負荷時） 2.6kg |
