中赤外～遠赤外まで幅広い波長範囲を測定可能なサーモパイルセンサです。
非接触温度測定用サーモパイルセンサ
ガス検知用サーモパイルセンサ
ご用途に合わせ、ガスバンドのフィルタ付き、レンズ付きなど
高機能な製品をそろえております。まずはお気軽にご相談ください。
製品情報PRODUCT INFO
- ホーム
- 製品情報
- 光部品・モジュール
- センサ（検出器）
- 赤外線センサ（熱型/量子型）
- サーモパイルセンサ（2-16µm）
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- 分光測定
- 赤外カメラ
- ガス検知カメラ
- レーザー距離計
- 防衛用途関連製品
- その他計測機器・装置
光部品・モジュール
- 光源
-
窓・フィルタ・レンズ
- 赤外窓・ウインドウ
-
赤外レンズ（結像・集光用）
- ゲルマニウム(Ge)レンズ (透過波長帯1.8～23μm)
- シリコン(Si)レンズ (透過波長帯：1.2～15μm / 25～300μm)
- サファイア(Al2O3)レンズ (透過波長帯：0.17～6.5μm)
- フッ化カルシウム(CaF2)レンズ (透過波長帯：0.13～12μm)
- フッ化バリウム(BaF2)レンズ (透過波長帯：0.15～12μm)
- セレン化亜鉛(ZnSe)レンズ (透過波長帯：0.5～22μm)
- 硫化亜鉛(ZnS)レンズ (透過波長帯：0.37～14μm)
- カルコゲナイドガラスレンズ (透過波長帯：0.75～14μm)
- ダイヤモンドレンズ (透過波長帯：220nm～THz・マイクロ波)
- 赤外ビューポート（フランジ付）
- 光学フィルタ
- 赤外分光用 試料プレート
- 赤外カメラレンズ
- センサ（検出器）
- 周辺光学系
- ガスセンサ・ガス分析計
光学部品向け非接触検査・評価装置
その他光学機器・部品
サーモパイルセンサ（2-16µm）
アプリケーション
- ガス分析(HC、CO、CO2など)
- 非接触温度測定

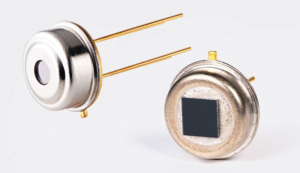

非接触 温度測定用 サーモパイルセンサ
- 単素子サーモパイルセンサ
データシートは型番をクリックしてご覧ください。
| 型番 |
素子 有効面積 |
視野角 | パッケージ | 動作温度 | 主な用途、◆特長 |
|---|---|---|---|---|---|
| TS1x80B-A-D0.75-1-Kr-B1 | φ0.5mm | – | TO39 | -20～+85℃ | 工業用放射温度計 |
| TS1x80B-A-D0.75-1-Kr-180 | φ0.5mm | – | -20～+180℃ |
工業用放射温度計 ◆高耐熱の特別モデル |
|
| 0.9mm2 | 20° |
TO46 (サーミスタ内蔵) |
-20～+100℃ |
ひたい式体温計 ◆光学レンズ付き |
|
| OTP-638D2 | φ0.545mm | 90° | 耳式体温計、放射温度計 | ||
| OTP-628D2 | φ0.545mm | 90° |
耳式体温計、放射温度計 ◆CAN内部に迷光防止コート付き |
||
| OTP-678D4 | 0.76mm2 | 90° | |||
| φ0.545mm | 100° | ||||
| φ0.545mm | 55° |
TO5 (サーミスタ内蔵) |
-20～+100℃ |
耳式体温計、放射温度計 ◆CAN内部に迷光防止コート付き |
|
| φ0.7mm | 55° | ||||
| φ0.7mm | 20° |
ひたい式体温計、放射温度計 ◆光学レンズ、IRフィルタ付き |
|||
|
測定温度範囲： 周辺温度-20～+85℃ 対象温度-20～+420℃ |
温調機能付き家電製品 ◆較正済、温度情報(℃)をI2C出力 |
||||
上記仕様は予告なく変更となる場合がございます。仕様詳細についてはお気軽にお問合せください。

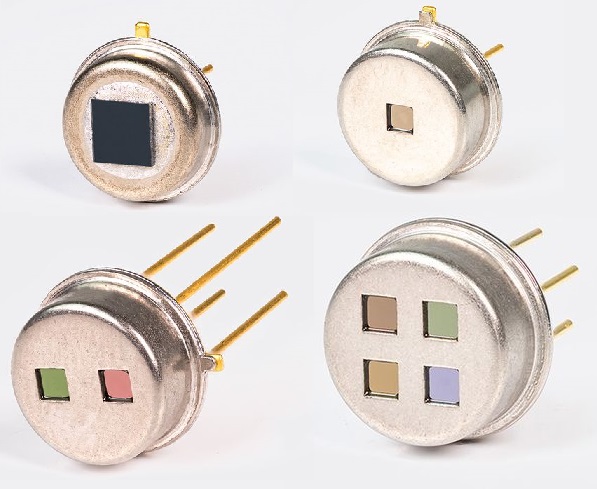

ガス計測用 サーモパイルセンサ
- 単素子サーモパイルセンサ
全型番サーミスタ内蔵。ガスバンドフィルタ付きの単素子サーモパイルセンサです。
| 型番 |
開口径 |
パッケージ | 動作温度 | 対象ガス | データシート |
|---|---|---|---|---|---|
| TS1x200B-A-S1.5-1-Kr-E1 | 1.5ｘ1.5mm |
TO39 (Krガス封入) |
-20～+85℃ | CO2 |
|
| TS1x200B-A-S1.5-1-Kr-F1 | CO | ||||
| TS1x200B-A-S1.5-1-Kr-G2 | HC | ||||
| TS1x200B-A-S1.5-1-Kr-H1 | SO2 | ||||
| TS1x200B-A-S1.5-1-Kr-J1 | SF6 | ||||
| TS1x200B-A-S1.5-1-Kr-D2 | Reference | ||||
| OGS-401F2 | φ2.5 |
TO5 |
– | CO2 | OGS-401F2 |
| OGS-402F2 | φ2.5 |
TO46 |
CO2 | OGS-402F2 | |
| OGS-401F4 | φ2.5 |
TO5 |
CH4 | OGS-401F4 |
- 2chサーモパイルセンサ
全型番サーミスタ内蔵。ガスバンド/リファレンス用フィルタ付きの2chサーモパイルセンサです。
ターゲットガスの吸収がない波長（リファレンス）を用いることで、より高精度な測定を実現します。
| 型番 |
開口径 |
パッケージ | 動作温度 | 対象ガス | データシート |
|---|---|---|---|---|---|
| TS2x200B-A-S1.5-1-Kr-E1/D2 |
1.5ｘ1.5mm |
TO39 (Krガス封入) |
-20～+85℃ | CO2 |
|
| TS2x200B-A-S1.5-1-Kr-G2/D | HC | ||||
| TS2x200B-A-S1.5-1-Kr-F1/D2 | CO | ||||
| TS2x200B-A-S1.5-1-Kr-H1/D2 | SO2 | ||||
| TS2x200B-A-S1.5-1-Kr-J1/D2 | SF6 | ||||
| TS2x200B-A-S1.5-1-N2-H1/D2 |
TO39 (N2ガス封入) |
SO2 | |||
| TS2x200B-A-S1.5-1-N2-J1/D2 | SF6 | ||||
| OGS-335 | φ1.5mm | TO5 | – | CO2 | OGS-335 |
| OGS-335F4 | CH4 | OGS-335F4 | |||
| OGS-335 SF6 | SF6 | OGS-335 SF6 |
- 4chサーモパイルセンサ
サーミスタ内蔵。ガスバンド/リファレンス用フィルタをお選びいただける4chサーモパイルセンサです。
リファレンス波長測定でより高精度、複数ガスの同時測定を実現します。
| 型番 |
開口径 |
パッケージ | 動作温度 | 対象ガス | データシート |
|---|---|---|---|---|---|
| TS4x200B-A-S1.5-1-Kr-XX |
1.5ｘ1.5mm |
TO39 (Krガス封入) |
-20～+85℃ |
ご要望による。 例）麻酔ガス バイオガス(CO2/CH4) 細胞培養(CO2/H2O) C2H5OH 排ガス(SO2/NO/CO) 保全(CO2/CO/CH4) |
|
上記仕様は予告なく変更となる場合がございます。仕様詳細についてはお気軽にお問合せください。
サーモパイルアレイセンサ
- ラインアレイ（ガス分析、分光分析用）
データシートは型番をクリックしてご覧ください。
| 型番 |
素子数 |
素子面積 |
Specific Detectivity D* (cmHz1/2/W) |
備考、主な用途 |
|---|---|---|---|---|
|
|
64 |
0.45ｘ1.5 mm2 （0.5mmピッチ） |
typ. 1.08 x 109 ※ |
ガス分析、赤外分光分析 ◆ARコート付きGe窓、キセノンガス封入 |
※on air without windows, Blackbody T=500 K; E=38 W/m2. at Tamb=25 ℃. filling gas Xenon, assumed window transmission
- 二次元アレイ（温度測定用）
データシートは型番をクリックしてご覧ください。
| 型番 |
素子数 |
視野角 | 測定温度範囲 | 備考、主な用途 |
|---|---|---|---|---|
|
|
8ｘ8＝64 |
ｘ＝48° ｙ＝48° |
周辺温度-20～+85℃ 対象温度-20～+120℃ |
ホームセキュリティ、ジェスチャ検知 ◆較正済、温度情報(℃)をI2C出力 |
|
|
16ｘ16＝256 |
ｘ＝72° ｙ＝72° |
周辺温度-20～+60℃ 対象温度-15～+110℃ |
温調機能付き家電製品、侵入検知 ◆較正済、温度情報(℃)をI2C出力 |
上記仕様は予告なく変更となる場合がございます。仕様詳細についてはお気軽にお問合せください。
