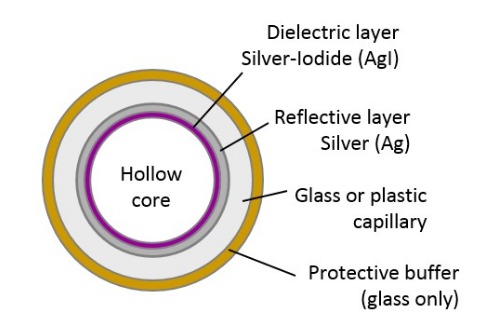

中空導波管(Hollow Core Waveguide、HCW)は、ガラスの中空キャピラリ内に銀の反射コートを施したもので、中実のファイバと同じようにフレキシブルな導波管として、非常に広い波長帯域に用いることが出来ます。
NAが比較的小さいことからあまり熱的現象の観察やイメージングには適しませんが、中実ファイバのような界面でのフレネル減衰などは生じず非常に高透過率(>80%)を持つので、QCLやCO2レーザなどに代表されるレーザの高効率伝送に適しており、また中空であることを活かしたガスセルのような転用なども可能です。
製品情報PRODUCT INFO
- ホーム
- 製品情報
- 光部品・モジュール
- オプティクス（光学部品）
- 赤外ファイバー（フレキシブル導波管）
- 中空導波管(HCW)
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス（光学部品）
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8～23μm)
- シリコン(Si)窓 (1.2～15μm)
- サファイア(Al2O3)窓 (0.17～6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13～12μm)
- フッ化バリウム(BaF2)窓 (0.15～12μm)
- セレン化亜鉛(ZnSe)窓 (0.5～22μm)
- 硫化亜鉛(ZnS)窓 (0.37～14μm)
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- カルコゲナイドガラス窓 (0.75～14μm)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット
- 光学フィルタ
- 赤外単レンズ（結像・集光用）
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー（フレキシブル導波管）
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ（検出器）
- 紫外線センサ・UV照度計
- ガスセンサ・ガス分析計
-
ダイヤモンド製品
- ダイヤモンド 真空窓
- CO2レーザ用 ダイヤモンド窓
- マイクロ波・THz用 ダイヤモンド窓
- X線用 ダイヤモンド窓
- ダイヤモンド X線フィルタ
- ダイヤモンド X線反射ターゲット
- ダイヤモンド 透過ターゲット
- CVDダイヤモンド X線ビームモニター
- ダイヤモンドレンズ (220nm～THz・マイクロ波)
- ダイヤモンド ATRプリズム
- ダイヤモンド ブリュースターウィンドウ
- ダイヤモンド ビームスプリッタ
- ダイヤモンドディスク / ダイヤモンドウェハ
- ダイヤモンド リキッドセル
- ダイヤモンド 箔/薄膜
- 超高精度ダイヤモンドボール
- ダイヤモンド製 ドームツイーター
- ダイヤモンド ヒートスプレッダ・ヒートシンク
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- CVDダイヤモンド製 耐摩耗部品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympia（Sierra-Olympia Technologies Inc.）
- StingRay（Div. of G&H）
中空導波管(HCW)
特長

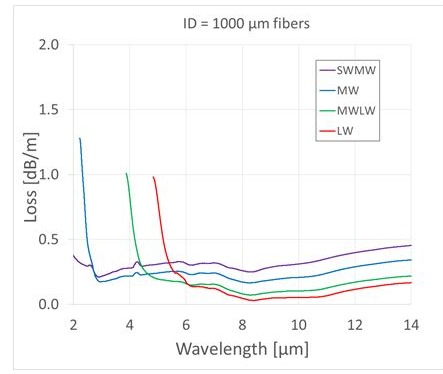

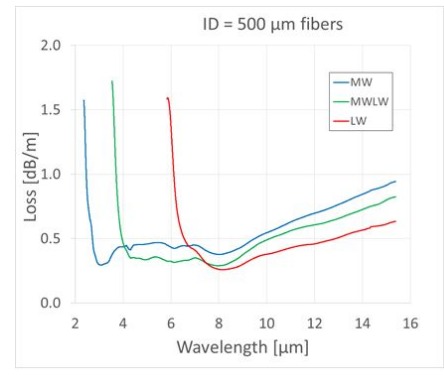

・選べる最適波長(内部コーティング特性)
・選べるコア内径
・レーザのモード(Single、Multi)の最適性も選択出来る

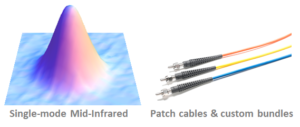

(画像のようなGaussianなSingle modeレーザの伝送も可能)

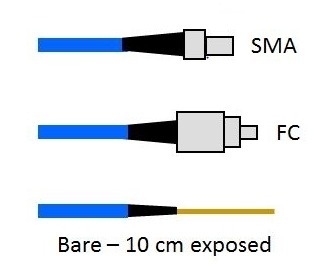

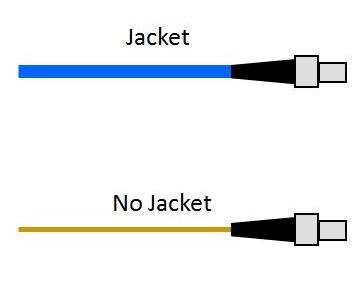

・SMAやFC/(A)PCなどの汎用コネクタとの接続も、コネクタなしのキャピラリのみの提供も可能
用途
・高透過率を活かした、レーザ光の高効率伝送
・フレキシブル性を活かし、入り組んだ構造物を貫いての光伝送

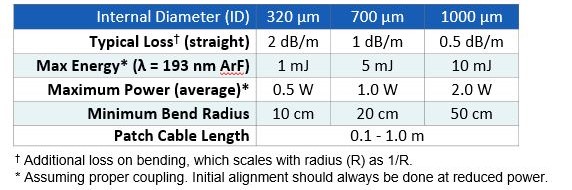

・紫外向けHCW、可視向けHCWなどとの併用あるいはバンドル化
・ガスを通して長光路ガスセルとしての転用 など

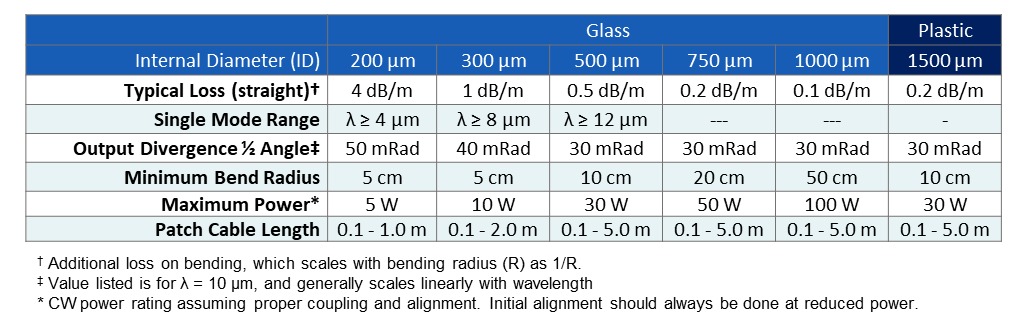

仕様

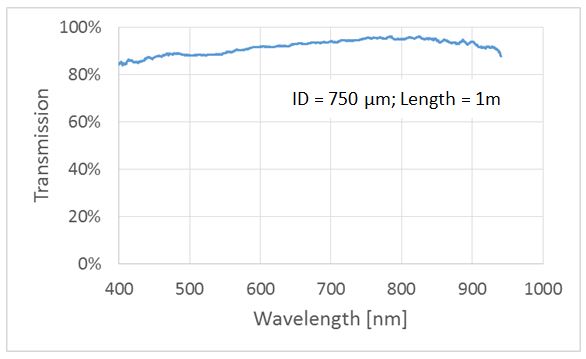

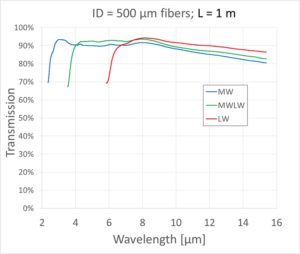

幅広い波長域で高透過率を実現
※さらなる詳細は後日更新させて頂きます、申し訳ございません
取扱い上の注意
ガラスを基材とした、非常に細い内径の中空チューブであるため、以下の点に充分にご注意下さい。
(1) ホコリ・水分(その他の蒸気を含む)などの混入で大きく性能が落ちます
(2) 一般的に中空コアファイバーは他の赤外線ファイバーに比べて丈夫ですが、それでもファイバーの破損には注意が必要です。
特に、内径が大きい（ID > 700 µm）ファイバーは、内径が小さいファイバーに比べて柔軟性が低く、
ファイバーが推奨最小半径を超えて曲がらないように、さらに注意を払う必要があります
